ناودانی منقطع چیست؟ در دنیای ساخت و ساز، انتخاب اجزای مناسب برای مقاومسازی ساختمانها اهمیت بسزایی دارد. یکی از این اجزای کلیدی، ناودانی منقطع یا والپست منقطع است. این مقطع فولادی نقش مهمی در اتصال دیوارها به اسکلت ساختمان و افزایش مقاومت در برابر نیروهای جانبی مثل زلزله و باد دارد.
در این مقاله از کارآهن، به طور کامل به تعریف ناودانی منقطع، انواع آن، کاربردها و نحوه اجرای صحیح آن میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۶ دقیقه
ناودانی منقطع چیست؟

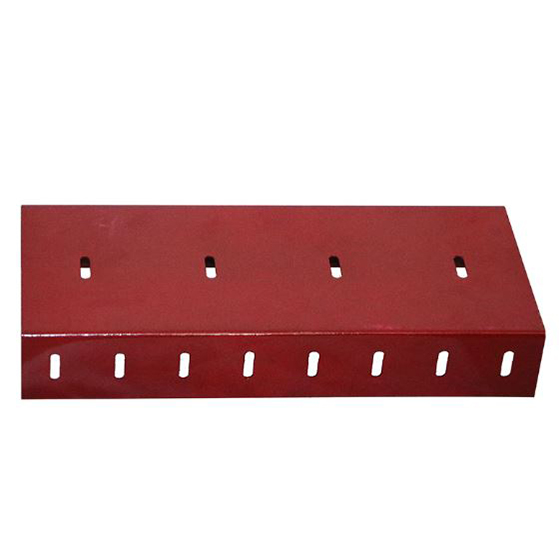

ناودانی منقطع، نوعی پروفیل فولادی سوراخدار است که در دیوارهای غیرسازهای برای مقاومت در برابر نیروهای جانبی به کار میرود. این مقطع با اتصال دیوار به اسکلت فلزی ساختمان، از تخریب و کمانش دیوار جلوگیری میکند. استفاده از ناودانی منقطع در ساختمانسازی به طور کامل مطابق با آییننامه۲۸۰۰ مقررات ملی ساختمان الزامی است.
انواع ناودانی منقطع
ناودانی منقطع دارای انواع مختلفی است که هر کدام بسته به شرایط ساختمان و ابعاد دیوار انتخاب میشوند:
۱- وال پست عمودی
این نوع ناودانی زمانی استفاده میشود که طول دیوار از ۴ متر فراتر برود یا ضخامت دیوار کم باشد. وال پست عمودی به کاهش خمش و افزایش مقاومت دیوار در برابر بارهای عمودی کمک میکند.
۲- وال پست افقی
در دیوارهایی که ارتفاع آنها بیش از ۳/۵ متر باشد یا ضخامت دیوار کمتر از ارتفاع باشد، والپست افقی مناسبتر است. این نوع ناودانی از کمانش دیوار در اثر نیروهای جانبی جلوگیری میکند.
مزایا و معایب ناودانی منقطع
استفاده از ناودانی منقطع در ساختمانسازی به خاطر ویژگیهای فنی و مقاومت بالا،یکی از رایجترین اقدامات در مقاومسازی دیوارها است. البته مانند هر ماده ساختمانی دیگر، این مقطع فولادی نیز دارای مزایا و معایبی است که در ادامه به آنها میپردازیم.
مزایا
- افزایش مقاومت دیوارها ناودانی منقطع با اتصال دیوار به اسکلت ساختمان، مقاومت آنها در برابر نیروهای جانبی مثل زلزله و باد را به خوبی افزایش میدهد.
- کاهش خطر کمانش دیوار این مقطع فولادی از کمانش دیوارهای غیرسازهای در اثر فشارهای جانبی جلوگیری میکند.
- قابلیت عبور کابل و تهویه بهدلیل سوراخهایی که در بدنه ناودانی منقطع وجود دارد، میتوان از آن برای عبور کابلهای برق و لولههای تهویه استفاده کرد.
- کاهش وزن سازه ناودانی منقطع بهدلیل وجود سوراخهایی در بدنه، نسبت به ناودانی معمولی سبکتر است که این مسئله میتواند در کاهش بار کلی ساختمان موثر باشد.
- اجباری بودن در آییننامهها استفاده از ناودانی منقطع در ساختمانسازی مطابق با آییننامه۲۸۰۰ الزامی است که نشان از اهمیت و ضرورت آن در ساخت ساختمانهای ایمن میدهد.
معایب
- نیاز به دقت در اجرای فنی اجرای ناودانی منقطع باید به صورت کاملا اصولی و با رعایت نکات فنی انجام شود. در غیر این صورت، ممکن است عملکرد مطلوبی نداشته باشد.
- نیاز به تخصص در نصب بهدلیل طراحی خاص و وجود سوراخها، نصب ناودانی منقطع نیاز به دانش فنی بیشتری نسبت به ناودانی معمولی دارد.
- کمرفتگی در بازار ناودانی منقطع نسبت به ناودانی معمولی کمتر در بازاریافت میشود و به صورت سفارشی تولید میگردد.
- قیمت نسبتا بالاتر به دلیل فرآیند تولید خاص و طراحی سوراخدار، قیمت ناودانی منقطع کمی بالاتر از ناودانی معمولی است.
- نیاز به اتصالات و میخهای خاص برای اتصال ناودانی منقطع به دیوار یا ستون، ممکن است نیاز به میخهای چرخشی یا اتصالات خاص باشد که میتواند هزینههای اجرایی را افزایش دهد.
کاربردهای ناودانی منقطع
ناودانی منقطع در ساختمانسازی به منظور اتصال دیوارهای غیرسازهای به اسکلت فلزی به کار میرود. این مقطع فولادی نیروهای وارده از دیوارها را به اسکلت ساختمان منتقل کرده و از تخریب سازه جلوگیری میکند. همچنین، ناودانی منقطع در اتصال دیوار به دیوار برشی و انتقال نیروهای زلزله به سازه اصلی نقش مهمی ایفا میکند.
نحوه اجرای ناودانی منقطع
اجرای این نوع ناودانی باید به صورت کاملا اصولی و با رعایت نکات فنی انجام شود. مراحل اصلی اجرای آن عبارتند از:
اتصال ناودانی به ستونهای ساختمان با استفاده از میلگرد- استفاده از انکربولت و نبشیکشی برای اتصال- مهار دیوار به دیوار برشی با عبور میلگرد از سوراخهای قابهمچنین، در زمان اجرای ناودانی منقطع، فاصله بین دیوار و ستون باید با مواد انعطافپذیری مثل پلی استایرن پر شود.
نکات طلایی در اجرای ناودانی منقطع
برای اطمینان از عملکرد بهتر ناودانی منقطع، باید به موارد زیر توجه کرد:
- در هر متر دیوار یک عدد ناودانی نصب شود.
- خط نصب را قبل از شروع کار تعیین کنید.
- از میخهای چرخشی برای اتصال استفاده کنید.
- فاصله یک متری زیر و روی ستون را برای نصب ناودانی در نظر بگیرید.
- در سازههای بتنی از ضربه زدن به دیوار خودداری کنید.
تفاوت ناودانی معمولی و ناودانی منقطع
ناودانی منقطع با ناودانی معمولی از نظر ساختاری و کاربردی متفاوت است. همچنین ناودانی معمولی سطح یکپارچه دارد و برای ساخت سوله و اسکلت فلزی مناسب است؛ در حالی که ناودانی منقطع دارای سوراخهایی است که امکان عبور کابل و تهویه را فراهم میکند.
| ویژگیها | ناودانی معمولی | ناودانی منقطع |
| ساختار فیزیکی | بدون سوراخ | سوراخدار |
| وزن | بیشتر | کمتر |
| قیمت | ارزانتر | کمی گرانتر |
| کاربرد | ساخت سوله و اسکلت فلزی | عبور کابل و تهویه |
| دسترسی در بازار | گسترده | کمتر و سفارشی |
کلام آخر
استفاده از ناودانی منقطع در ساختمانسازی یک اقدام ضروری و حیاتی است. این مقطع فولادی نقش کلیدی در مقاومسازی دیوارها و اتصال آنها به اسکلت ساختمان دارد. با رعایت نکات فنی و اجرای صحیح، میتوان از پایداری و ایمنی ساختمان در برابر نیروهای طبیعی مثل زلزله و باد اطمینان حاصل کرد. همچنین، انتخاب انواع مناسب ناودانی منقطع بر اساس ابعاد و شرایط دیوار، به بهبود کیفیت کلی سازه کمک میکند.
در کل، ناودانی منقطع یکی از بهترین راهحلها برای افزایش مقاومت ساختمانها در برابر نیروهای جانبی است. این مقطع فولادی نه تنها ایمنی ساختمان را افزایش میدهد بلکه عمر مفید سازه را نیز به خوبی تضمین میکند. بنابراین، همراهی با متخصصان مجرب در انتخاب و اجرای ناودانی منقطع،گامی مهم در ساخت ساختمانهای مقاوم و پایدار است.
سوالات متداول
چرا ناودانی منقطع در ساختمانسازی مهم است؟
ناودانی منقطع با اتصال دیوار به اسکلت ساختمان، از تخریب دیوار در برابر نیروهای جانبی مثل زلزله و باد جلوگیری میکند.
انواع ناودانی منقطع چیست؟
ناودانی منقطع دارای دو نوع عمودی و افقی است که بسته به ابعاد دیوار انتخاب میشود.
نحوه اجرای ناودانی منقطع چگونه است؟
ناودانی منقطع با استفاده از میلگرد، انکربولت و نبشیکشی به ستونهای ساختمان متصل میشود.
ناودانی منقطع چه تفاوتی با ناودانی معمولی دارد؟
ناودانی منقطع دارای سوراخهایی است که امکان عبور کابل و تهویه را فراهم میکند؛ در حالی که ناودانی معمولی سطح یکپارچه دارد.
آیا استفاده از ناودانی منقطع در ساختمانسازی الزامی است؟
بله، استفاده از ناودانی منقطع در ساختمانسازی مطابق با آییننامه ۲
