در پروژه‌های عمرانی، صنعتی و ساختمانی، لوله‌ها یکی از اجزای حیاتی هستند که نقش مستقیم در عملکرد و ایمنی سیستم‌ها دارند. از انتقال آب و گاز گرفته تا ساخت سازه‌های فلزی، انتخاب نوع لوله مناسب می‌تواند کیفیت کل پروژه را تعیین کند. در میان انواع لوله‌های فولادی، لوله ERW یا Electric Resistance Welded جایگاهی ویژه دارد؛ زیرا علاوه بر استحکام بالا، هزینه تولید کمتری نسبت به لوله‌های بدون درز مانند مانیسمان دارد.
در این مقاله، فرآیند ساخت، استانداردهای تولید، مزایا و کاربردهای لوله ERW را بررسی می‌کنیم و در نهایت به تفاوت آن با لوله مانیسمان و عوامل موثر بر قیمت این دو نوع لوله خواهیم پرداخت. برای اطلاع از قیمت روز آهن می‌توانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۶ دقیقه

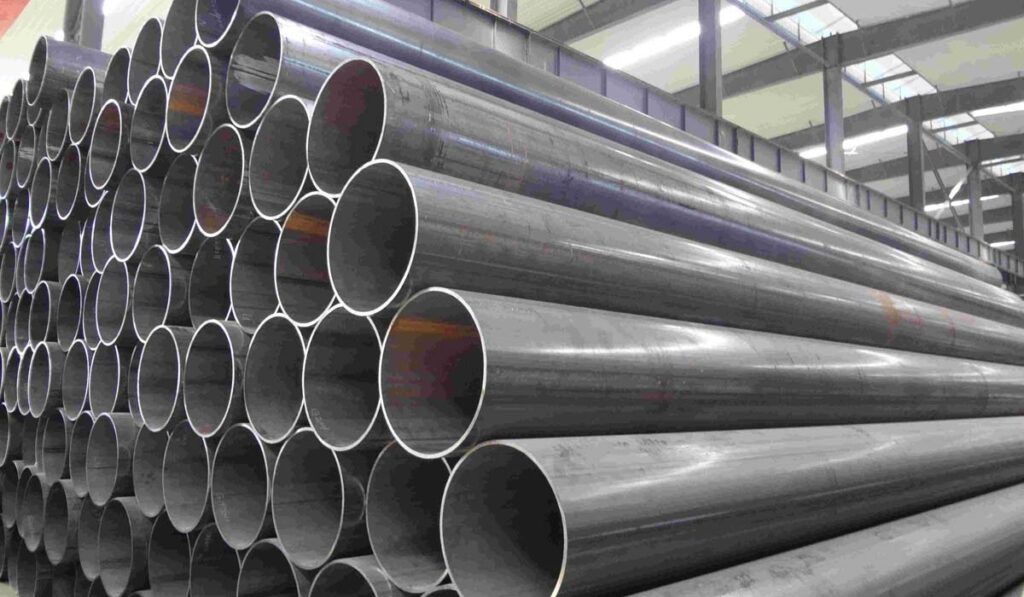

لوله ERW چیست؟
این محصول نوعی لوله فولادی درزدار است که از جوشکاری مقاومت الکتریکی برای اتصال لبه‌های ورق فولادی استفاده می‌کند. در این فرآیند، ورق فولاد ابتدا به شکل استوانه‌ای خم می‌شود و سپس لبه‌های آن با جریان برق ذوب و یکپارچه می‌شوند. مهم‌ترین ویژگی این روش، عدم استفاده از الکترود یا مواد پرکننده است. در نتیجه، درز جوش کاملا هم‌جنس با فلز پایه است و از نظر استحکام مکانیکی، عملکردی نزدیک به لوله‌های بدون درز دارد.
مراحل تولید لوله ERW عبارتند از:
- برش نوار فولادی به عرض مورد نیاز
- شکل‌دهی تدریجی ورق توسط غلتک‌ها
- جوشکاری مقاومت الکتریکی با فرکانس بالا
- حذف زائده‌های داخلی و خارجی جوش
- عملیات حرارتی (نرماله‌سازی) پس از جوش
- تست فشار، آزمون جریان گردابی و بازرسی نهایی
این فرآیندها باعث می‌شود لوله نهایی دارای سطحی صاف، ابعاد دقیق و کیفیتی یکنواخت باشد که در پروژه‌های عمرانی و صنعتی به‌راحتی مورد استفاده قرار گیرد.
استانداردهای تولید لوله ERW
برای اطمینان از کیفیت و عملکرد، تولید لوله‌های ERW بر اساس استانداردهای بین‌المللی انجام می‌شود. در ایران نیز استاندارد ISIRI 3574 و BS EN 10255 برای تولید لوله‌های ساختمانی و تاسیساتی کاربرد دارند. رعایت این استانداردها تضمین می‌کند که محصول نهایی از نظر ضخامت، مقاومت کششی و تست فشار، کاملاً مطابق الزامات ایمنی باشد.
مهم‌ترین استانداردهای جهانی عبارتند از:
- ASTM A53: مخصوص لوله‌های فولادی کربنی برای انتقال آب، بخار و هوا
- API 5L: مورد استفاده در خطوط انتقال نفت و گاز، با رده‌هایی مانند Gr.B و X52
- EN 10217: استاندارد اروپایی برای لوله‌های جوش‌دار تحت فشار
مزایا و ویژگی‌های لوله ERW
لوله‌های ERW به دلیل ترکیب دقت بالا، کیفیت ساخت و قیمت مناسب، به گزینه‌ای پرکاربرد در صنایع مختلف تبدیل شده‌اند. برخی از مزایای مهم آن عبارتند از:
۱- استحکام بالا و جوش یکنواخت
جوش مقاومت الکتریکی باعث ایجاد درزی هم‌جنس با فولاد پایه می‌شود که از نظر استحکام تقریباً مشابه بدنه اصلی است.
۲- دقت ابعادی بالا
تولید با غلتک‌های دقیق باعث می‌شود قطر و ضخامت لوله مطابق با استاندارد باشد.
۳- هزینه کمتر نسبت به لوله مانیسمان
چون از ورق فولادی ساخته می‌شود و نیاز به سوراخکاری ندارد، هزینه تولید و مصرف انرژی در آن پایین‌تر است.
۴- قابلیت پوشش‌دهی و گالوانیزه شدن
سطح صاف داخلی و خارجی لوله باعث می‌شود اجرای پوشش ضد زنگ یا رنگ به سادگی انجام شود.
۵- راندمان بالا در انتقال سیالات
به دلیل سطح صاف داخلی، افت فشار جریان در آن کمتر از بسیاری از انواع لوله‌های جوش‌دار دیگر است.

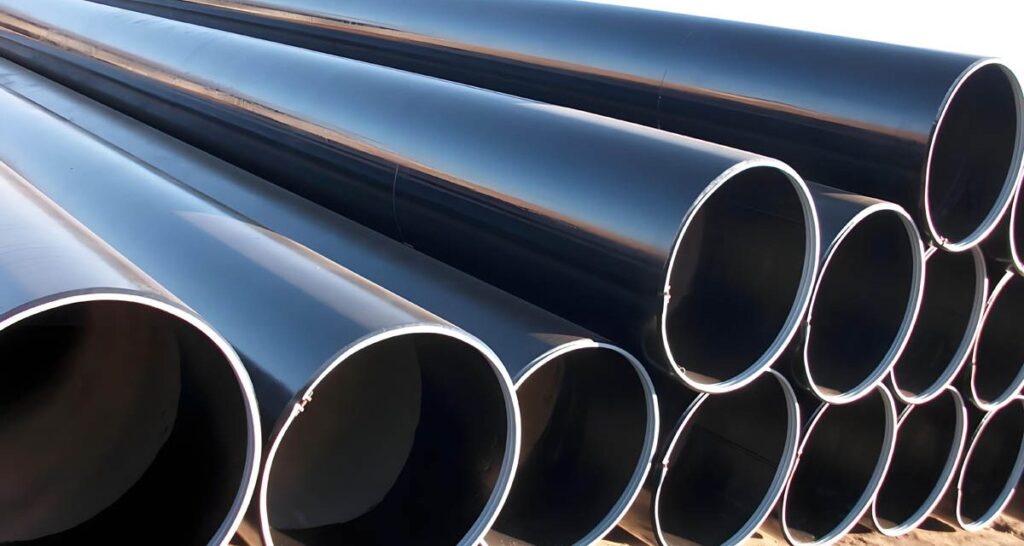

کاربردهای لوله ERW
لوله‌های ERW به دلیل انعطاف‌پذیری و مقاومت مکانیکی بالا، در طیف گسترده‌ای از پروژه‌ها به کار می‌روند.
۱- تاسیسات شهری
در شبکه‌های آب و فاضلاب، خطوط گاز شهری و انتقال سیالات با فشار متوسط از لوله ERW به دلیل قیمت مناسب و دوام بالا استفاده می‌شود.
۲- سازه‌های فلزی و ساختمانی
در ساخت ستون‌ها، تیرها، مهاربندها و اسکلت سوله‌ها، این لوله‌ها نقش موثری در افزایش پایداری سازه دارند.
۳- صنایع خودروسازی و مکانیکی
از لوله ERW برای ساخت شاسی، فریم بدنه، سیستم اگزوز و قطعات صنعتی سبک استفاده می‌شود.
۴- پروژه‌های نفت و گاز
در خطوط انتقال با فشار متوسط و غیر خورنده، لوله ERW گزینه‌ای اقتصادی و مطمئن است.
۵- کاربردهای عمومی
در ساخت نرده‌ها، داربست‌ها، پایه‌های روشنایی و دکل‌های مخابراتی نیز از این نوع لوله استفاده فراوان می‌شود.
تفاوت لوله ERW و لوله مانیسمان
اصلی‌ترین تفاوت میان این دو نوع لوله در روش تولید است.
| ویژگی | لوله ERW | لوله مانیسمان |
| نوع ساخت | درزدار (جوش مقاومتی) | بدون درز (از شمش توپر) |
| استحکام در فشار بالا | متوسط | بسیار بالا |
| کاربرد | پروژه‌های عمرانی، شهری و سازه‌ای | صنایع نفت، گاز و پتروشیمی |
| هزینه تولید | پایین‌تر | بالاتر |
| ظاهر سطح | صاف و صیقلی | زبرتر و ضخیم‌تر |
لوله مانیسمان (Seamless) چون هیچ خط جوشی ندارد، توان تحمل فشار و دمای بالایی دارد و در خطوط انتقال حساس مانند نفت و بخار استفاده می‌شود. در مقابل، لوله ERW به دلیل قیمت مناسب‌تر و تولید سریع‌تر، در پروژه‌های ساختمانی و عمومی کاربرد بیشتری دارد. بنابراین انتخاب میان این دو، به نوع پروژه، فشار کاری و بودجه بستگی دارد.
راهنمای خرید لوله ERW
برای خرید لوله ERW باید چند نکته کلیدی را در نظر گرفت:
- نوع کاربرد: مشخص کنید لوله برای انتقال سیال، ساخت سازه یا کاربرد صنعتی است.
- استاندارد تولید: از تولید مطابق استانداردهای ASTM، API یا EN اطمینان حاصل کنید.
- کیفیت برند: برندهای معتبر دارای گواهی تست کیفیت و خدمات پس از فروش هستند.
- ضخامت و قطر مناسب: انتخاب نادرست ضخامت می‌تواند باعث افت فشار یا ترک در درازمدت شود.
- قیمت به صرفه: در پروژه‌های بزرگ، لوله ERW به‌دلیل قیمت کمتر، گزینه اقتصادی‌تری نسبت به مانیسمان محسوب می‌شود.
کلام آخر
لوله ERW با ترکیب کیفیت بالا، قیمت مناسب و تولید سریع، به یکی از محبوب‌ترین گزینه‌ها در بازار لوله فولادی تبدیل شده است. در حالی که لوله مانیسمان برای فشارهای بالا و شرایط صنعتی سخت‌تر مناسب است، لوله ERW بهترین انتخاب برای پروژه‌های عمرانی، ساختمانی و انتقال سیالات با فشار متوسط محسوب می‌شود. انتخاب آگاهانه بین این دو نوع لوله، نه‌تنها هزینه پروژه را کاهش می‌دهد، بلکه عمر مفید و ایمنی سیستم را افزایش می‌دهد.
سوالات متداول
آیا لوله ERW برای گازرسانی شهری مناسب است؟
بله، لوله‌های ERW با استاندارد API 5L برای فشارهای پایین تا متوسط در شبکه‌های گازرسانی شهری استفاده می‌شوند.
تفاوت اصلی لوله ERW با SAW چیست؟
لوله SAW (جوش زیرپودری) برای قطرهای بزرگ‌تر و فشارهای بالاتر طراحی می‌شود، در حالی که ERW بیشتر در قطر کوچک‌تر و کاربردهای ساختمانی استفاده دارد.
آیا می‌توان لوله ERW را گالوانیزه کرد؟
بله، سطح صاف و یکنواخت این لوله‌ها برای پوشش‌دهی گالوانیزه بسیار مناسب است.
کدام نوع لوله برای فشار بالا بهتر است؟
در فشارهای بالا و دمای زیاد، لوله مانیسمان به‌دلیل نداشتن درز جوش، گزینه بهتری است.

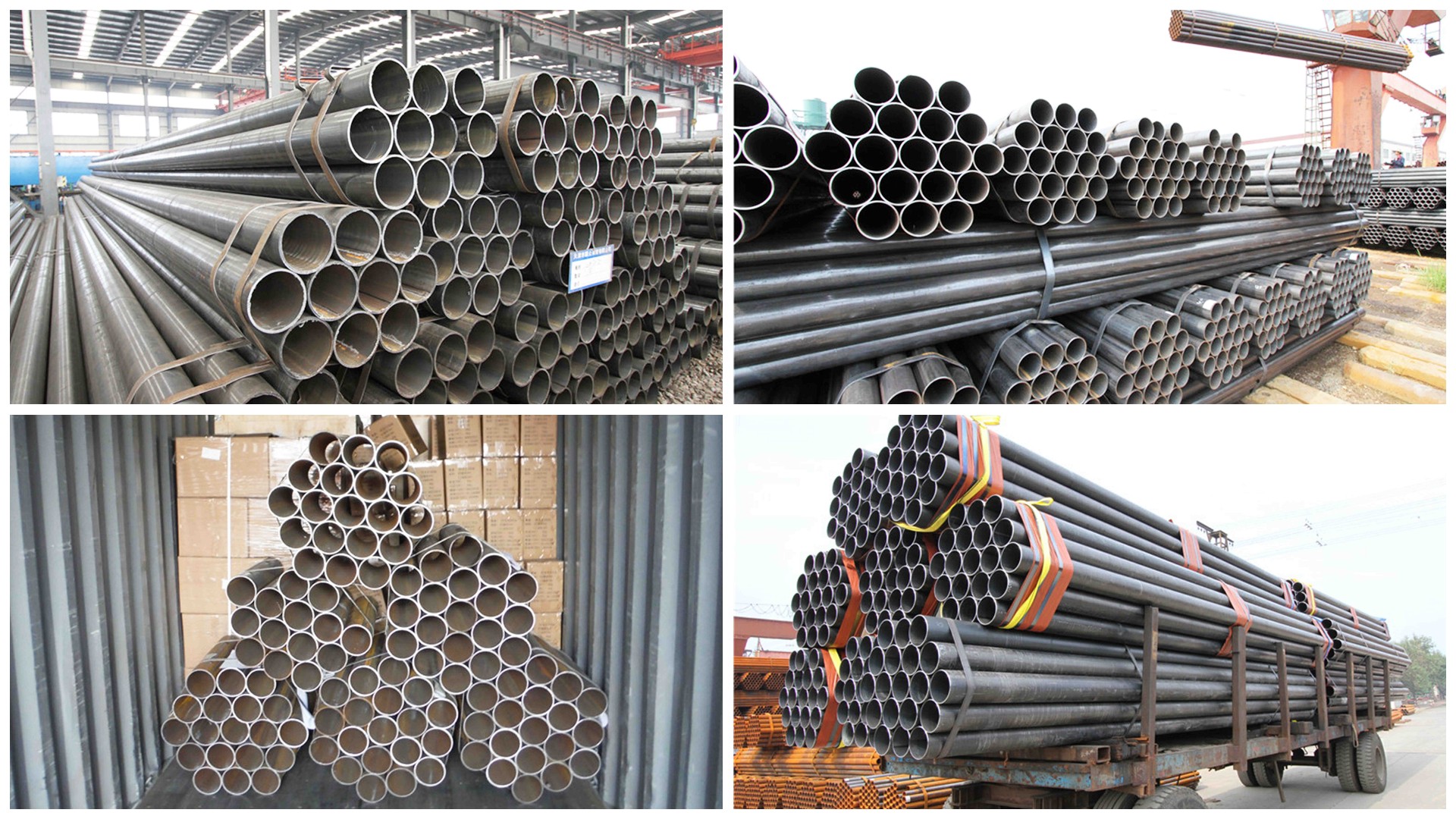

قیمت لوله ERW چگونه تعیین می‌شود؟
قیمت بر اساس ضخامت، قطر، نوع فولاد، استاندارد تولید و برند کارخانه مشخص می‌شود.
