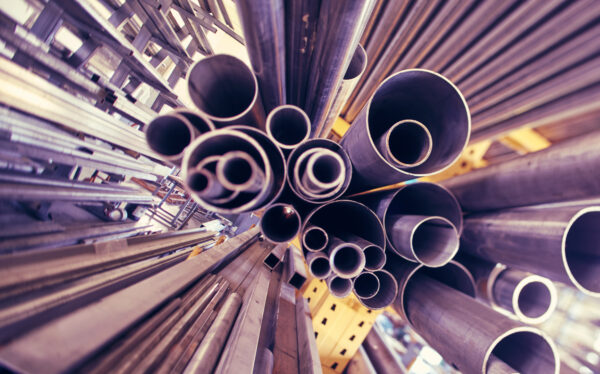

آشنایی با رده لوله یا اسکجول که حرفهایها میدانند. در طراحی و اجرا سیستمهای لولهکشی صنعتی و ساختمانی، یکی از مهمترین عناصر فنی، رده لوله یا اسکجول (Schedule) است. این مفهوم به عنوان معیاری برای تعیین ضخامت دیواره لوله و در نتیجه تحمل فشار و مقاومت مکانیکی آن بهکار میرود. انتخاب نادرست اسکجول میتواند منجر به مشکلاتی مانند نشتی، خرابی سیستم، هزینههای اضافی یا حتی خطرات ایمنی شود.
در این مقاله از کارآهن، به بررسی مفهوم اسکجول، انواع آن، معیارهای ردهبندی و نکات مهم انتخاب در صنایع مختلف میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه
رده لوله یا اسکجول چیست؟
لولههای فلزی به عنوان یکی از اجزای اساسی در سیستمهای انتقال سیالات، نقش حیاتی در صنایع مختلف ایفا میکنند. اما چگونه میتوان اطمینان حاصل کرد که لوله انتخابی قادر به تحمل فشار، دما و شرایط محیطی است؟ اینجا است که مفهوم رده لوله یا اسکجول وارد میشود. اسکجول یک شاخص عددی است که ضخامت دیواره لوله را تعیین میکند و به طور مستقیم بر مقاومت و ایمنی سیستم تاثیر میگذارد.
در ادامه، به طور کامل به مفهوم اسکجول و اهمیت آن در طراحی و اجرا پروژههای صنعتی میپردازیم.
آشنایی با رده لوله یا اسکجول (Schedule)
اسکجول یا رده لوله، یک شاخص عددی است که برای تعیین ضخامت دیواره لوله نسبت به قطر اسمی آن بهکار میرود. این مفهوم با عباراتی مانند SCH یا Schedule در نقشهها و اسناد فنی نمایش داده میشود. با افزایش عدد اسکجول، ضخامت دیواره لوله افزایش مییابد و در نتیجه مقاومت بیشتری نسبت به فشار و ضربه دارد. این شاخص نقش مهمی در اطمینان از ایمنی، دقت و مقرون به صرفه بودن طراحی سیستمهای لولهکشی دارد.
در طراحی فنی، اسکجول به عنوان یکی از اصلیترین عناصر در تعیین ابعاد و خواص مکانیکی لوله بهکار میرود. تولیدکنندگان و مجریان اجرا با توجه به این شاخص، میتوانند ضخامت و مقاومت لوله را بهخوبی تعیین کنند. به همین دلیل، اسکجول یکی از مهمترین عوامل در طراحی ایمن و اقتصادی سیستمهای انتقال سیالات است.
معیارهای ردهبندی لولهها
در تعیین رده لوله، چندین معیار فنی و عملی وجود دارد که ترکیب آنها منجر به انتخاب اسکجول مناسب میشود. مهندسان قبل از انتخاب، شرایط سرویس، نوع سیال و نیازهای نصب را بهخوبی بررسی میکنند.
مهمترین معیارها عبارتند از:
- فشار کاری طراحی (MAWP) و دمای ماکزیمم: این دو عامل تعیینکننده ضخامت دیواره لوله هستند.
- نوع سیال: سیالات خورنده، گازها، بخار یا مایعات با ذرات معلق میتوانند تاثیر متفاوتی بر انتخاب اسکجول داشته باشند.
- قطر اسمی لوله و ضخامت دیواره مورد نیاز: این دو پارامتر به طور مستقیم با اسکجول مرتبط هستند.
- استانداردهای پروژه و دستورالعملهای مشتری: پروژههای مختلف ممکن است الزامات خاصی داشته باشند.
- هزینه مواد و سهولت نصب و جوشکاری: انتخاب اسکجول نیز تحت تأثیر هزینههای اجرایی قرار میگیرد.
انواع رده لوله (اسکجول)
در بازار و اسناد فنی، اسکجولها با اعداد مشخصی شناخته میشوند که هرکدام متناسب با شرایط کاری و نوع کاربرد انتخاب میشوند. برای جلوگیری از ابهام، مهندسان اسکجول را به عنوان معیار اصلی در مشخصات فنی ذکر میکنند.
در ادامه به برخی از رایجترین انواع اسکجول اشاره میکنیم:
- Schedule 5Sو ۱۰S: مناسب برای لولههای با دیواره نازک در سیستمهای کم فشار و مصارف آبرسانی.
- Schedule 40 (STD): پرکاربردترین اسکجول برای کاربردهای عمومی و خانگی.
- Schedule 80 (XS): دارای ضخامت بیشتر برای فشارهای بالاتر یا محیطهای خورنده.
- Schedule 160و XXS: برای کاربردهای فشار بسیار بالا یا خطوط خاص صنعتی.
سایز انواع رده لوله
- Schedule 10: محصولی مقاوم و ضخیم، مناسب تحمل فشار متوسط، استفاده در سیستمهای صنعتی معمولی، ساختار پایدار و مقاوم در برابر فشار و ضربه.
- Schedule 20: ضخامت ۲۰ میلیمتر، طراحی بدون درز و یکدست، مناسب کاربردهای دقیق صنعتی، انتقال سیالات، استحکام یکنواخت و عملکرد پایدار.
- Schedule 40: قطر خارجی ۴۰ میلیمتر، قطر داخلی متنوع، پرمصرف و پرفروش، استفاده گسترده در صنایع مختلف، تطبیقپذیری بالا و محبوبیت در بازار.
- Schedule 60: محصولی بدون درز و جوش، استحکام بالا، مناسب کاربردهای فشار بالا، پروژههای حساس و انتقال سیالات مهم با امنیت کامل.
- Schedule 80: ضخامت زیاد، مقاومت بسیار بالا، کاربرد گسترده در پالایشگاهها و صنایع سنگین، تحمل فشار بالا، ساختار مستحکم و طول عمر طولانی.
- Schedule 100: ضخامت بالا، انواع قطر داخلی متنوع، مناسب پروژههای صنعتی بزرگ، سیستمهای فشار بالا، انعطافپذیری در طراحی و استفادههای تخصصی.
- Schedule 120: افزایش ضخامت همراه با قطر داخلی بیشتر، مناسب سیستمهای بزرگ صنعتی، پروژههای سنگین، ظرفیت انتقال بالا و استحکام قابل اعتماد.
- Schedule 140: استفاده صنعتی گسترده، استحکام بالا، مناسب تحمل فشار زیاد، محیطهای سخت، پروژههای چالشبرانگیز و کاربردهای مستمر و سنگین.
- Schedule 160: بیشترین ضخامت، لولهای امن و مطمئن، استفاده در پروژههای حیاتی، سیستمهای با فشار بسیار بالا و شرایط کاری با ریسک زیاد.
هر یک از این ردهها بر اساس نیازهای خاص طراحی شدهاند و انتخاب آنها بستگی به شرایط پروژه، نوع سیال، فشار کاری و دمای محیط دارد. مهندسان با استفاده از جداول استاندارد و نرمافزارهای طراحی، بهترین گزینه را انتخاب میکنند.
استانداردهای اسکجول لوله
استانداردسازی اسکجولها نقش مهمی در ایجاد هماهنگی میان فرآیند تولید، نصب و بهرهبرداری دارد و باعث میشود مشخصات فنی بهصورت یکپارچه و قابلاعتماد تعریف شوند. به طور کلی، کارخانههای تولیدکننده لوله محصولات خود را براساس این چارچوبهای استاندارد عرضه میکنند تا تطابق کامل با الزامات فنی پروژهها داشته باشند.
سازمانهایی مانند ASTM، ASME و ISO ضوابط مشخصی را برای ابعاد، جنس متریال و آزمونهای کنترلی تدوین کردهاند. از این رو، در زمان ثبت سفارش پروژهها لازم است مرجع استاندارد موردنظر، مانند ASTM A106 یا ASME B36.10M، به همراه اسکجول به صورت دقیق مشخص شود تا تولیدکننده بتواند محصولی منطبق با نیاز پروژه ارائه دهد.
نحوه محاسبه Scheduleلوله
محاسبه اسکجول لوله بر پایه روابط تنش، الزامات طراحی و دادههای استاندارد انجام میشود. مهندسان برای رسیدن به ضخامت دقیق، از جداول ابعادی ASME و محاسبات فشار استفاده میکنند. در این فرآیند، ابتدا شرایط سرویس تعیین شده و سپس ضخامت موردنیاز با مقایسه دادههای استاندارد انتخاب میشود.
- ابتدا فشار طراحی و دمای کاری تعیین میشود. سپس جنس لوله و مقاومت مجاز انتخاب میگردد.
- با استفاده از روابط تنش حلقوی و طولی، ضخامت لازم محاسبه و با جدول اشتال لوله تطبیق داده میشود.
- اگر ضخامت محاسبهشده بین دو اسکجول قرار گیرد، معمولاً اسکجول بالاتر (ضخیمتر) انتخاب میشود تا ضریب ایمنی رعایت شود.
- در عمل مهندسی، نرمافزارها و جداول استاندارد کمک میکنند تا محاسبه سریع و قابل مستند باشد.
نکاتی برای انتخاب دقیق رده لوله در صنایع مختلف
انتخاب صحیح رده لوله نقش مهمی در عملکرد پایدار و ایمن سیستمهای صنعتی دارد. مهندسان هنگام طراحی، اسکجول مناسب را براساس شرایط سرویس، نوع سیال، فشار کاری و هزینه چرخه عمر تجهیزات تعیین میکنند. هدف، رسیدن به نقطهای است که هم ایمنی تامین شود و هم هزینهها به صورت منطقی مدیریت شوند.
- در صنایع نفت و گاز، به دلیل فشار و خورندگی بالاتر، اسکجولهای ضخیمتر یا متریال مقاومتر انتخاب میشوند.
- در تاسیسات آبرسانی و فاضلاب، اسکجول متعادل با توجه به هزینه و طول عمر مناسب است.
برای انتخاب دقیقتر، مهندسان باید:
- شرایط سرویس (فشار، دما، نوع سیال) را به خوبی ثبت کنند.
- هزینه مواد را در کنار هزینه نصب و نگهداری بسنجند.
- با کارخانههای تولیدکننده لوله در مورد تولید سفارشی یا گواهیهای کیفیت مشورت کنند.
- همیشه از جداول مرجع و محاسبات مهندسی استفاده کرده و از انتخاب صرفا بر مبنای تجربه سنتی خودداری کنند.
این نکات به مهندسان کمک میکند تا گزینهای مناسب، ایمن و اقتصادی را برای پروژه خود انتخاب کنند.
رده لوله مناسب، کلید ایمنی و عمر بالا
شناخت دقیق رده لوله و انتخاب اسکجول متناسب با شرایط پروژه، نقش تعیینکنندهای در ایمنی، دوام و بهرهوری سیستمهای انتقال دارد. در نظر گرفتن عواملی مانند فشار کاری، نوع سیال، دمای محیط و الزامات استاندارد، به انتخاب گزینهای منجر میشود که عملکرد پایدار و قابل اعتماد ارائه دهد.
از سوی دیگر، مشاوره با متخصصان و بررسی دقیق مشخصات فنی، احتمال بروز خرابیهای زود هنگام، نشتی و توقفهای ناخواسته را به حداقل میرساند. انتخاب آگاهانه نه تنها باعث افزایش طول عمر تجهیزات میشود، بلکه در بلندمدت هزینههای نگهداری و تعمیرات را نیز به طور محسوسی کاهش میدهد و بهرهبرداری مطمئنتر را در صنایع مختلف تضمین میکند.
کلام آخر
رده لوله یا Schedule یکی از مهمترین پارامترهای فنی در طراحی و اجرا سیستمهای انتقال سیال است. انتخاب اسکجول مناسب نهتنها به عملکرد بهتر سیستم کمک میکند، بلکه ایمنی، دوام و کاهش هزینههای نگهداری را نیز تضمین میکند. با درک صحیح این مفهوم و استفاده از منابع معتبر، میتوانید به بهترین نتیجهگیری در پروژههای خود دست پیدا کنید.
سوالات متداول
اسکجول لوله چیست و چه کاربردی دارد؟
اسکجول یا رده لوله، یک شاخص عددی است که ضخامت دیواره لوله را تعیین میکند. این مفهوم به طور مستقیم بر مقاومت و تحمل فشار لوله تاثیر میگذارد و در طراحی سیستمهای لولهکشی نقش حیاتی دارد.
چگونه میتوان اسکجول مناسب را انتخاب کرد؟
برای انتخاب اسکجول مناسب، باید شرایط سرویس (فشار، دما، نوع سیال)، الزامات استاندارد و هزینههای اجرایی را بهخوبی بررسی کرد. مهندسان از جداول استاندارد و محاسبات مهندسی استفاده میکنند.
Schedule 40 چه کاربردی دارد؟
Schedule 40 یا STD، یکی از پرکاربردترین ردههای لوله است که در کاربردهای عمومی، خانگی و صنایع متوسط استفاده میشود. این لولهها دارای ضخامت مناسبی هستند که میتوانند فشارهای متوسط را تحمل کنند.
چه تفاوتی بین Schedule 80 و Schedule 160 وجود دارد؟
Schedule 80 دارای ضخامت بیشتری نسبت به Schedule 40 است و برای فشارهای بالاتر مناسب است. Schedule 160 نیز ضخیمترین رده لوله است و در پروژههای با فشار بسیار بالا و شرایط خطرناک استفاده میشود.
چرا استانداردها در انتخاب اسکجول مهم هستند؟
استانداردها بهعنوان چارچوبهای فنی، اطمینان حاصل میکنند که لولهها از نظر ابعاد، جنس متریال و مقاومت مکانیکی، منطبق با الزامات پروژه هستند. استفاده از استانداردهای معتبر مانند ASTM یا ASME، ایمنی و کیفیت سیستمهای لولهکشی را تضمین میکند.
