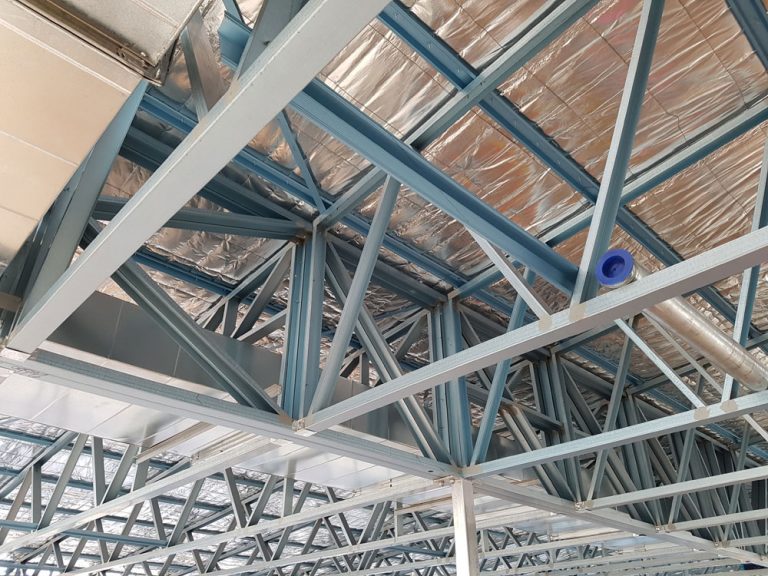

ساخت خرپا با قوطی پروفیل یکی از رایج‌ترین روش‌ها برای مقاوم‌سازی سازه‌های ساختمانی و صنعتی است. خرپا، سازه‌ای مثلثی شکل است که وظیفه توزیع یکنواخت بارهای وارده بر ساختمان را بر عهده دارد. استفاده از پروفیل قوطی در ساخت خرپا علاوه بر افزایش مقاومت، به کاهش هزینه‌ها نیز کمک می‌کند. به همین دلیل، انتخاب پروفیل مناسب و اجرای اصولی خرپا اهمیت زیادی در طول عمر و ایمنی سازه دارد.
در این مقاله به بررسی کامل مراحل طراحی و اجرای خرپا با پروفیل و همچنین نکات کلیدی در انتخاب بهترین مقاطع می‌پردازیم. برای اطلاع از قیمت روز آهن می‌توانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۱۱ دقیقه
خرپا چیست؟
خرپا یک سازه‌ی مهندسی است که با اتصال المان‌های فلزی مانند قوطی پروفیل، تیر یا لوله فولادی به یکدیگر و ایجاد اشکال مثلثی، مستطیلی یا ذوزنقه‌ای ساخته می‌شود. دلیل استفاده از مثلث در طراحی خرپا، توزیع یکنواخت نیرو و افزایش مقاومت در برابر فشار و کشش است. این ویژگی باعث می‌شود خرپا یکی از پرکاربردترین اجزای سازه‌ای در پروژه‌های عمرانی باشد.
از خرپا به طور گسترده در ساخت سقف سوله‌ها، کارخانه‌ها، سالن‌های ورزشی، پل‌ها و پارکینگ‌ها استفاده می‌شود. استحکام بالا در برابر بارهای سنگین، وزن نسبتاً سبک و همچنین هزینه اقتصادی ساخت، این سازه را به گزینه‌ای ایده‌آل برای پروژه‌های کوچک و بزرگ تبدیل کرده است. به همین دلیل امروزه خرپا در اکثر پروژه‌های صنعتی و ساختمانی، جایگزینی مناسب برای تیرهای سنگین سنتی محسوب می‌شود.
بیشتر بخوانید: تفاوت پروفیل و قوطی
قوطی چیست؟
قوطی فولادی (پروفیل قوطی) محصولی توخالی با سطح مقطع مربع یا مستطیل است که از طریق جوشکاری ورق‌های فولادی تولید می‌شود. این مقطع به دلیل شکل هندسی بسته، در برابر نیروهای فشاری و خمشی مقاومت بالایی دارد و همین ویژگی آن را برای کاربردهای متنوع در صنعت ساختمان و سازه‌های فلزی بسیار محبوب کرده است.
پروفیل قوطی در پروژه‌های مختلف از جمله ساخت خرپا، ستون، اسکلت سازه‌ها، تابلوهای تبلیغاتی، در و پنجره‌های فلزی و تجهیزات صنعتی کاربرد دارد. همچنین به دلیل در دسترس بودن، تنوع ابعادی و قیمت مناسب، یکی از پرمصرف‌ترین مقاطع فولادی در بازار آهن‌آلات به شمار می‌رود. استفاده از قوطی باعث افزایش دوام سازه و صرفه‌جویی در هزینه تمام‌شده پروژه می‌شود.
اهمیت ساخت خرپا با قوطی پروفیل چیست؟
خرپاها به دلیل طراحی هندسی مثلثی، یکی از مقاوم‌ترین سازه‌ها در صنعت ساختمان‌سازی محسوب می‌شوند. این ساختار باعث می‌شود نیروهای فشاری، کششی و خمشی به شکل یکنواخت در کل سازه توزیع شوند و از تمرکز تنش در یک نقطه جلوگیری شود. همین ویژگی خرپا را به گزینه‌ای ایده‌آل برای اجرای پروژه‌های بزرگ و کوچک، از سوله و پل گرفته تا سالن‌های ورزشی، تبدیل کرده است.
استفاده از قوطی پروفیل در ساخت خرپا علاوه بر افزایش مقاومت، وزن کلی سازه را نیز کاهش می‌دهد. پروفیل‌های مربع و مستطیلی به دلیل سطح مقطع بسته، در برابر کمانش و پیچش بسیار پایدار هستند و همین موضوع باعث می‌شود خرپا با کمترین وزن، بیشترین ظرفیت باربری را داشته باشد. این مزیت در پروژه‌هایی که سرعت اجرا و کاهش هزینه‌ها اهمیت بالایی دارد، بسیار مؤثر است.
مزیت دیگر خرپا با پروفیل، تحمل بارهای متنوع از جمله بارهای مرده و زنده، نیروهای ناشی از باد و حتی زلزله است. طراحی مهندسی‌شده این سازه‌ها موجب می‌شود در شرایط سخت جوی و لرزه‌ای نیز پایداری خود را حفظ کنند. به همین دلیل، خرپا نه تنها یک سازه اقتصادی و سریع‌الاجراست، بلکه تضمین‌کننده ایمنی و دوام طولانی‌مدت پروژه نیز به شمار می‌رود.
انواع خرپا با قوطی پروفیل
ساخت خرپا با قوطی پروفیل یکی از پرکاربردترین سازه‌های فلزی در پروژه‌های ساختمانی و صنعتی است که به دلیل استحکام بالا و وزن مناسب، برای ساخت سوله، پل، سالن‌های ورزشی و حتی گلخانه‌ها استفاده می‌شود. خرپاها از نظر طراحی هندسی بسیار متنوع هستند (حدود ۷۰ مدل مختلف)، اما به طور کلی می‌توان آن‌ها را در چهار گروه اصلی زیر دسته‌بندی کرد:
۱- خرپا منحنی (طاقی)
خرپاهای منحنی به شکل نیم‌دایره طراحی می‌شوند و یا بر روی زمین و یا روی ستون‌ها نصب می‌گردند. این نوع خرپاها به دلیل ظاهر قوسی و سبک بودن، گزینه‌ای عالی برای ساخت گلخانه‌ها، سوله‌های کوچک و سازه‌های موقت هستند.
۲- خرپا مثلثی
خرپا مثلثی یکی از رایج‌ترین مدل‌ها است که به صورت مثلث متساوی‌الاضلاع طراحی می‌شود. اعضای میانی این خرپا به شکل زیگزاگ به اضلاع اصلی متصل می‌شوند که باعث افزایش مقاومت در برابر بارهای سنگین می‌گردد. از خرپا مثلثی در ساخت پل‌ها، سوله‌ها، سقف ویلاها و پارکینگ‌ها استفاده زیادی می‌شود.
۳- خرپا ذوزنقه‌ای
دهانه خرپا ذوزنقه‌ای نسبت به مدل‌های دیگر بزرگ‌تر است و برای افزایش استحکام، دو ضلع کمکی به آن اضافه می‌شود. هرچند وزن این سازه بیشتر است، اما توان تحمل بار بالاتری دارد. به همین دلیل در پروژه‌های بزرگ مانند کارخانه‌ها، سالن‌های ورزشی، نمایشگاه‌ها، سوله‌های صنعتی و پایانه‌های فرودگاه و راه‌آهن به کار می‌رود.
۴- خرپا مستطیلی
در ادامه بررسی ساخت خرپا با قوطی پروفیل ، خرپا مستطیلی به دلیل طراحی ساده و سرعت بالای ساخت، یکی از متداول‌ترین انواع خرپا با قوطی است. این مدل در ساخت پل‌ها، برج‌ها، کارخانه‌ها و سازه‌های صنعتی استفاده می‌شود و به‌صرفه‌ترین گزینه برای پروژه‌هایی است که نیاز به اجرا در زمان کوتاه دارند.
مراحل طراحی مهندسی خرپا با پروفیل
طراحی مهندسی خرپا با پروفیل شامل محاسبه بارها، انتخاب مقطع مناسب، تعیین دهانه و فاصله، طراحی زاویه‌ها، جزئیات اتصالات و در نهایت کنترل نهایی است. رعایت این مراحل باعث می‌شود خرپا علاوه بر استحکام و ایمنی بالا، از نظر اقتصادی نیز به‌صرفه باشد و طول عمر بالایی داشته باشد.
۱- محاسبه بارهای وارد بر سازه
در اولین مرحله باید بارهای مرده، زنده، بار باد و بار زلزله بر اساس آیین‌نامه‌های معتبر (مانند مقررات ملی ساختمان یا AISC) محاسبه شوند. بار مرده شامل وزن خود خرپا و پوشش سقف است، در حالی که بار زنده به استفاده از سازه (افراد، ماشین‌آلات و تجهیزات) بستگی دارد. بار باد و زلزله نیز بسته به موقعیت جغرافیایی و شرایط اقلیمی پروژه محاسبه می‌شود.
۲- انتخاب پروفیل مناسب
پس از محاسبه بارها، باید نوع و ابعاد پروفیل فولادی انتخاب شود. به طور معمول قوطی پروفیل با ابعاد استاندارد مانند ۶×۶ یا ۸×۴ سانتی‌متر و ضخامت ۲ تا ۴ میلی‌متر برای خرپاهای سبک به کار می‌رود. در پروژه‌های صنعتی سنگین‌تر ممکن است از تیرآهن (IPE)، ناودانی یا ترکیب چند پروفیل استفاده شود.
۳- تعیین دهانه و فاصله خرپاها
دهانه (span) خرپا بر اساس ابعاد پروژه مشخص می‌شود. فاصله خرپاها معمولاً بین ۳ تا ۶ متر است و با توجه به میزان بارگذاری و نوع پوشش سقف تعیین می‌شود. هرچه دهانه بزرگ‌تر باشد، نیاز به پروفیل قوی‌تر یا طراحی ترکیبی افزایش می‌یابد.
۴- طراحی هندسه و زاویه اجزا
نسبت دهانه به عمق خرپا بین ۱۰ تا ۱۵ در نظر گرفته می‌شود. همچنین زاویه اعضای مورب بین ۳۵ تا ۵۵ درجه طراحی می‌شود تا بهترین عملکرد سازه در برابر بارهای کششی و فشاری حاصل شود. انتخاب درست این زوایا باعث کاهش تمرکز نیرو و افزایش پایداری خرپا می‌شود.
۵- بررسی اتصالات و جزئیات اجرایی
اتصالات در خرپا از اهمیت ویژه‌ای برخوردارند. بسته به نوع پروژه، می‌توان از جوشکاری اصولی (طبق AWS D1.1) یا پیچ و مهره‌های مقاوم استفاده کرد. علاوه بر این، باید محل اتصال اعضای اصلی و فرعی خرپا تقویت شود تا از شکست یا کمانش جلوگیری گردد.
۶- کنترل نهایی و بهینه‌سازی
در پایان طراحی، کلیه محاسبات با نرم‌افزارهای تخصصی مانند SAP2000 یا ETABS کنترل می‌شوند تا از ایمنی و اقتصادی بودن طرح اطمینان حاصل گردد. همچنین برای جلوگیری از خوردگی و افزایش عمر مفید خرپا، اجرای پوشش‌های ضدزنگ و رنگ صنعتی الزامی است.
فرآیند ساخت خرپا با قوطی پروفیل
فرآیند ساخت خرپا با قوطی پروفیل شامل طراحی مهندسی، برش دقیق، مونتاژ با اتصالات مطمئن، نصب مهاربندها، پوشش ضدخوردگی و کنترل کیفیت نهایی است. رعایت این مراحل باعث می‌شود خرپا علاوه بر مقاومت بالا، از نظر اقتصادی به صرفه بوده و عمر مفید و طولانی داشته باشد.
۱- تهیه نقشه و مشخصات فنی
قبل از هر اقدامی، طراحی خرپا باید توسط مهندس محاسب انجام شود. در این مرحله ابعاد پروفیل‌ها، محل اتصالات، زاویه اعضا، دهانه و نوع بارگذاری مشخص می‌گردد. نقشه اجرایی به‌عنوان مرجع اصلی ساخت مورد استفاده قرار می‌گیرد.
۲- برش دقیق پروفیل‌ها
قوطی‌های فولادی بر اساس نقشه، با استفاده از دستگاه CNC، اره نواری یا دستگاه برش اتوماتیک با دقت بالا برش داده می‌شوند. برش دقیق باعث می‌شود هنگام مونتاژ، اتصالات کاملاً منطبق باشند و خرپا در نهایت دچار اعوجاج نشود.
۳- مونتاژ اولیه و اتصال قطعات
قطعات برش‌خورده روی فیکسچر یا قالب مخصوص قرار گرفته و به صورت آزمایشی مونتاژ می‌شوند. سپس با پیچ و مهره‌های مقاوم یا در موارد خاص جوشکاری اصولی، اتصالات انجام می‌گیرد. امروزه در بسیاری از پروژه‌ها اتصال پیچ و مهره‌ای به‌جای جوشکاری ترجیح داده می‌شود، زیرا علاوه بر استحکام، امکان دمونتاژ و جابجایی خرپا را نیز فراهم می‌کند.
۴- نصب مهاربند و ضربدری‌ها
برای افزایش پایداری و مقاومت در برابر نیروهای جانبی، از مهاربندهای ضربدری در بخش‌های مختلف خرپا استفاده می‌شود. این اجزا مانع از تغییر شکل خرپا در اثر فشار باد یا زلزله شده و توزیع نیروها را یکنواخت‌تر می‌کنند.
۵- پوشش‌دهی و محافظت در برابر خوردگی
پس از مونتاژ کامل، سطح خرپا باید با ضد زنگ، رنگ صنعتی یا پوشش گالوانیزه گرم پوشش داده شود. این کار باعث افزایش طول عمر خرپا و جلوگیری از زنگ‌زدگی در شرایط رطوبتی یا محیط‌های صنعتی می‌شود. در پروژه‌های حساس، استفاده از رنگ اپوکسی یا گالوانیزه به‌شدت توصیه می‌گردد.
۶- آزمایش و کنترل کیفیت
در پایان، خرپا تحت آزمایش‌های بارگذاری کششی و فشاری قرار می‌گیرد تا از ایمنی و عملکرد صحیح آن اطمینان حاصل شود. همچنین جوش‌ها، پیچ‌ها و اتصالات بررسی می‌شوند تا هیچ نقصی وجود نداشته باشد. کنترل کیفیت نهایی تضمین می‌کند که سازه در شرایط واقعی عملکرد مطلوبی داشته باشد.
مزایا و معایب ساخت خرپا با قوطی پروفیل
خرپا یکی از سازه‌های پرکاربرد در پروژه‌های صنعتی و ساختمانی است که به دلیل طراحی مثلثی شکل خود، استحکام بالایی در برابر نیروهای کششی و فشاری دارد. استفاده از قوطی پروفیل فولادی در ساخت خرپا باعث می‌شود این سازه علاوه بر مقاومت بالا، وزن سبکی هم داشته باشد و اجرای آن سریع و مقرون‌به‌صرفه انجام شود. با این حال، مانند هر روش ساخت دیگری، خرپا با پروفیل نیز در کنار مزایای متعدد، محدودیت‌ها و چالش‌هایی دارد که باید در طراحی و اجرا به آن‌ها توجه کرد. شناخت دقیق مزایا و معایب خرپا با قوطی به مهندسان و پیمانکاران کمک می‌کند تا تصمیمی بهینه برای پروژه‌های مختلف اتخاذ کنند.
مزایا
- وزن سبک و مقاومت بالا
- کاهش هزینه ساخت
- نصب سریع و آسان
- توزیع یکنواخت بار
- دوام و طول عمر بالا
معایب
- نیاز به دقت بالا در طراحی
- احتمال خوردگی در شرایط نامساعد
- هزینه نگهداری و رنگ‌آمیزی دوره‌ای
- نیاز به تجهیزات تخصصی برای ساخت و نصب
استانداردهای ساخت خرپا با قوطی پروفیل
برای ساخت خرپا با قوطی پروفیل رعایت استانداردهای بین‌المللی و ملی ضروری است تا ایمنی و دوام سازه تضمین شود. در سطح جهانی، استانداردهایی مانند ISO 19902 (مربوط به سازه‌های فولادی فراساحلی) و ISO 2408 (برای سیم و کابل فولادی مورد استفاده در خرپا) به کار می‌روند. همچنین در آمریکا آیین‌نامه‌هایی همچون AISC 360-16 برای طراحی سازه‌های فولادی و AWS D1.1 برای جوشکاری سازه‌های فلزی مرجع اصلی مهندسان و پیمانکاران هستند.
در اروپا، طراحی و اجرای خرپا با قوطی پروفیل بر اساس استانداردهای EN 1993 (یوروکد ۳ – طراحی سازه‌های فولادی) و EN 1090 (کنترل کیفیت و اجرای سازه‌های فلزی) انجام می‌شود. در ایران نیز مقررات ملی ساختمان و آیین‌نامه طراحی سازه‌های فلزی به عنوان مرجع رسمی در نظر گرفته شده‌اند. رعایت این آیین‌نامه‌ها در پروژه‌های صنعتی و ساختمانی باعث می‌شود خرپا علاوه بر مقاومت و استحکام بالا، با اصول ایمنی و استاندارد جهانی نیز مطابقت داشته باشد.
کلام آخر
ساخت خرپا با قوطی پروفیل یکی از اقتصادی‌ترین و مطمئن‌ترین روش‌های مقاوم‌سازی سازه‌ها است. با انتخاب درست نوع پروفیل، طراحی دقیق و اجرای اصولی، می‌توان خرپایی ساخت که علاوه بر افزایش مقاومت سازه، هزینه‌های ساخت و نگهداری را کاهش دهد. استفاده از پروفیل‌هایی مانند قوطی ۶×۶، IPE و لوله‌ای، بسته به نوع پروژه و شرایط بارگذاری، بهترین نتیجه را به همراه خواهد داشت.
سوالات متداول
بهترین پروفیل برای ساخت خرپا کدام است؟
قوطی پروفیل مربع و مستطیل بهترین و اقتصادی‌ترین گزینه برای ساخت خرپا هستند؛ چون هم سبک‌اند و هم مقاومت بالایی دارند. برای پروژه‌های سنگین‌تر، می‌توان از ترکیب تیرآهن یا ناودانی در کنار قوطی پروفیل استفاده کرد تا استحکام سازه افزایش پیدا کند.
آیا جوشکاری برای اتصالات خرپا مناسب است؟
جوشکاری ممکن است نقاط اتصال را تضعیف کند. استفاده از پیچ و مهره باکیفیت گزینه بهتری است.
چگونه از خوردگی خرپا جلوگیری کنیم؟
رنگ‌آمیزی ضد زنگ یا گالوانیزه کردن پروفیل بهترین روش برای افزایش دوام خرپا در برابر رطوبت و زنگ‌زدگی است.
خرپای فضاکار چه کاربردی دارد؟
این نوع خرپا در پروژه‌های بزرگ مثل استادیوم‌ها، نمایشگاه‌ها و سازه‌های گنبدی استفاده می‌شود.
آیا ساخت خرپا با پروفیل مقرون‌به‌صرفه است؟
بله، به دلیل وزن سبک، نصب سریع و کاهش مصرف مصالح، ساخت خرپا با پروفیل اقتصادی‌تر از بسیاری روش‌های دیگر است.
