صفحه ستون یا بیس پلیت چیست؟ در دنیای سازه‌های فولادی، هر پیچ، جوش و صفحه‌ای نقش مهمی دارد. در میان آن‌ها، صفحه ستون یا همان بیس پلیت (Base Plate)، به عنوان پل ارتباطی بین ستون فولادی و فونداسیون بتنی شناخته می‌شود. با وجود نقش حیاتی این قطعه، اغلب نادیده گرفته می‌شود. در این مقاله جامع، بررسی می‌کنیم که صفحه ستون یا بیس پلیت چیست، چه کاربردهایی دارد، انواع آن کدام‌اند و چرا شناخت آن برای مهندسین، پیمانکاران و سازندگان ضروری است. برای اطلاع از قیمت روز آهن می‌توانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۱۴ دقیقه
صفحه ستون یا بیس پلیت چیست؟
صفحه ستون، صفحه‌ای ضخیم و تخت از فولاد است که در زیر ستون‌های سازه فولادی قرار می‌گیرد. این قطعه بار ستون را روی سطح وسیع‌تری از بتن پخش می‌کند تا از تمرکز تنش و شکست احتمالی جلوگیری کند. بیس پلیت نه‌تنها باعث پایداری و تثبیت ستون می‌شود، بلکه اتصال تراز و ایمنی بین سازه فولادی و فونداسیون را تضمین می‌کند. در مناطق زلزله‌خیز یا دارای بار سنگین، طراحی دقیق و تقویت‌شده بیس پلیت اهمیت دوچندانی دارد.
بیشتر بخوانید: بهترین تیرآهن برای ستون ساختمان کدام است؟
چرا بیس پلیت مهم است؟
بیس پلیت رابط حیاتی بین فولاد و بتن است و نقش اساسی در انتقال ایمن بار ایفا می‌کند. این قطعه فشار نقطه‌ای را کاهش می‌دهد، عملکرد انکر بولت‌ها را تقویت می‌کند و به تنظیم دقیق سازه کمک می‌کند. بدون یک بیس پلیت مناسب، حتی مستحکم‌ترین سازه‌ها نیز ممکن است دچار نشست، ترک در پی یا ناهماهنگی ساختاری شوند.
صفحه ستون چه نقشی در افزایش ایمنی و انتقال بار سازه دارد؟
صفحه ستون یا بیس پلیت به عنوان رابط کلیدی بین ستون و فونداسیون، تاثیر بسزایی در افزایش ایمنی کل سازه دارد. این صفحه با توزیع یکنواخت بارهای وارد شده از ستون به فونداسیون، از تمرکز تنش در نقاط مشخص جلوگیری می‌کند که این موضوع ریسک شکست ناگهانی یا ترک‌خوردگی را به شدت کاهش می‌دهد. همچنین، صفحه ستون با ایجاد اتصال قوی و پایدار، مانع از جابجایی یا تغییر مکان ستون در برابر نیروهای جانبی مانند زلزله و باد می‌شود و به حفظ تعادل سازه کمک می‌کند.
علاوه بر افزایش ایمنی، صفحه ستون نقش مهمی در انتقال صحیح و موثر بارهای محوری، برشی و خمشی از ستون به فونداسیون ایفا می‌کند. طراحی دقیق و اجرای صحیح صفحه ستون تضمین می‌کند که نیروها به شکل یکنواخت و بدون ایجاد نقاط ضعف به فونداسیون منتقل شوند. این عملکرد به کاهش تنش‌های موضعی، افزایش مقاومت سازه در برابر بارهای دینامیکی و افزایش طول عمر مفید آن کمک می‌کند. به همین دلیل، انتخاب و نصب مناسب صفحه ستون از اولویت‌های اساسی در مهندسی سازه است که تاثیر مستقیمی بر دوام و ایمنی ساختمان دارد.
انواع صفحه ستون یا بیس پلیت
انواع بیس پلیت در سازه‌های فولادی نقش مهمی در انتقال بار و تأمین پایداری سازه ایفا می‌کنند. یکی از رایج‌ترین انواع، بیس پلیت ساده است که به‌صورت یک صفحه تخت فولادی با سوراخ‌هایی برای نصب انکر بولت طراحی می‌شود و در پروژه‌های متداول ساختمانی کاربرد دارد. نوع دیگر، بیس پلیت شیاردار است که با ایجاد شیارهایی در سطح خود، امکان تنظیم دقیق موقعیت ستون و بولت‌ها را فراهم می‌کند؛ این نوع در پروژه‌هایی که نیاز به دقت بالا دارند بسیار مفید است. استفاده از بیس پلیت‌های مختلف باید با در نظر گرفتن میزان بار، نوع خاک، و شرایط محیطی انتخاب شود تا عملکرد سازه بهینه باشد.
از دیگر انواع پرکاربرد می‌توان به بیس پلیت گروتی و بیس پلیت گاست‌دار اشاره کرد. بیس پلیت گروتی برای اتصال محکم‌تر بین ستون و فونداسیون استفاده می‌شود و با قرار گرفتن در بستر گروت، امکان تراز کردن دقیق ستون‌ها را فراهم می‌سازد. در مقابل، بیس پلیت گاست‌دار که دارای تقویت‌کننده‌های جانبی (گاست) است، برای پروژه‌هایی با بار جانبی بالا یا نیاز به پایداری بیشتر طراحی می‌شود. شناخت انواع صفحه ستون یا بیس پلیت و کاربردهای آن‌ها نقش مهمی در طراحی سازه‌های مقاوم و ایمن ایفا می‌کند.
بیشتر بخوانید: قیمت روز ورق فولادی

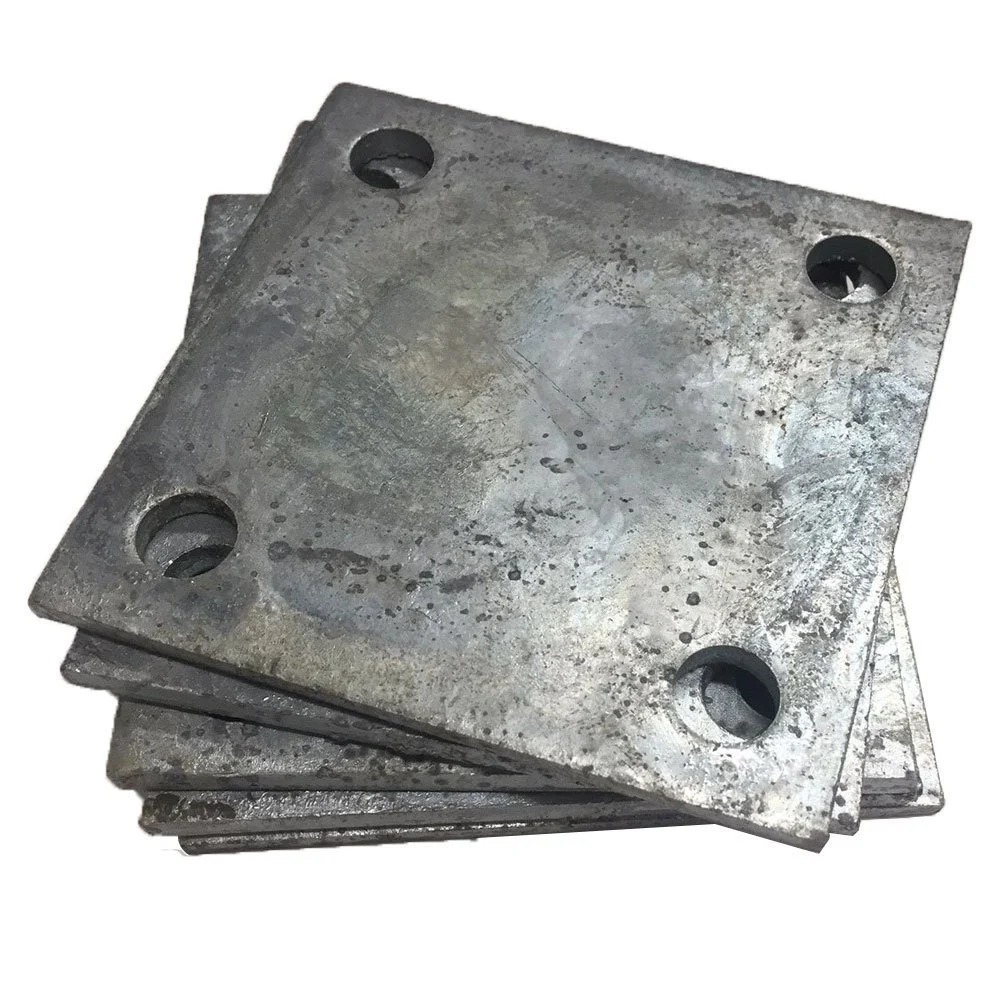

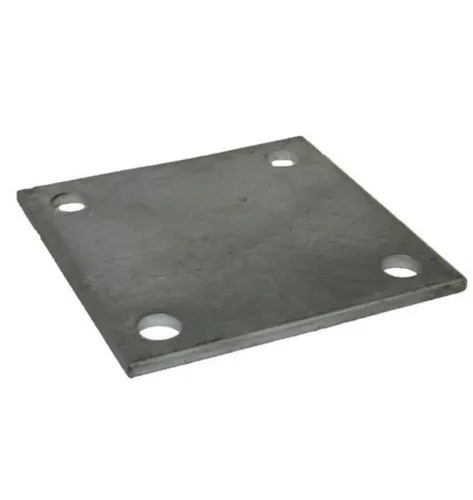

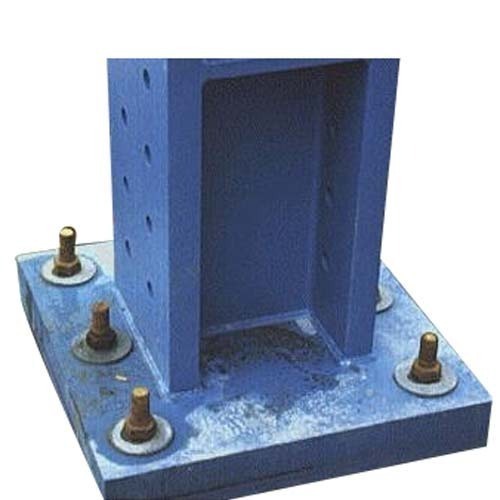

۱- بیس پلیت ساده
صفحه ستون یا بیس پلیت ساده که با نام صفحه ستون استاندارد نیز شناخته می‌شود، یک صفحه فولادی تخت است که در پایین ستون‌های فلزی قرار می‌گیرد تا بارها را به‌طور یکنواخت به فونداسیون بتنی منتقل کند. این نوع بیس پلیت بدون سخت‌کننده یا تقویت‌کننده طراحی می‌شود و دارای سوراخ‌هایی برای عبور بولت و اتصال به بتن است. بیس پلیت ساده به دلیل هزینه پایین و ساخت آسان، انتخابی پرکاربرد برای سازه‌های سبک تا نیمه‌سنگین مانند ساختمان‌های مسکونی، سوله‌های سبک، سازه‌های صنعتی کوچک و اسکلت‌های موقتی به شمار می‌رود.
یکی از مزایای اصلی استفاده از بیس پلیت ساده، نصب سریع و آسان آن است که منجر به کاهش هزینه‌های نیروی کار و زمان اجرا می‌شود. هرچند این نوع بیس پلیت مقاومت سازه‌ای کمتری نسبت به مدل‌های تقویت‌شده دارد، اما برای اجزای غیر بحرانی سازه انتخابی کارآمد و اقتصادی است. اگر بیس پلیت ساده بر اساس استانداردهای مهندسی و با توجه به میزان بار طراحی و نصب شود، می‌تواند انتقال بار ستون به فونداسیون را به‌خوبی انجام دهد و پایداری کلی سازه را تضمین کند. این ویژگی‌ها باعث شده تا بیس پلیت ساده گزینه‌ای محبوب برای پروژه‌هایی با محدودیت بودجه باشد.

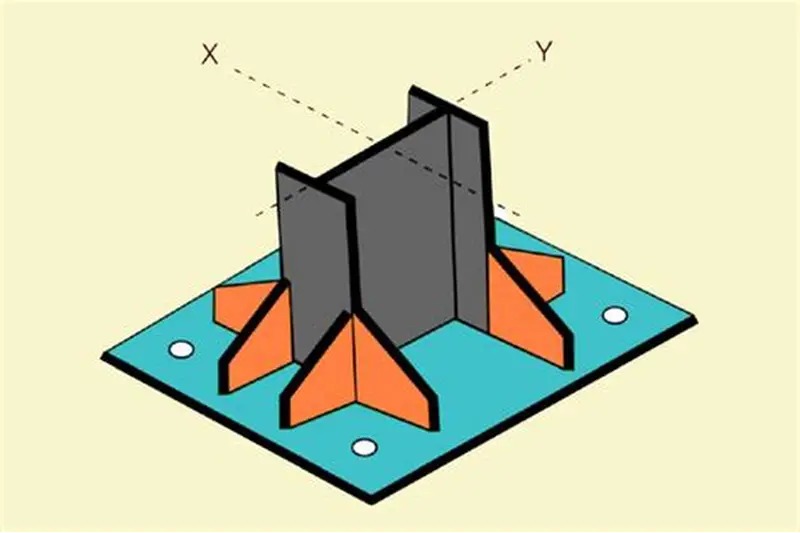

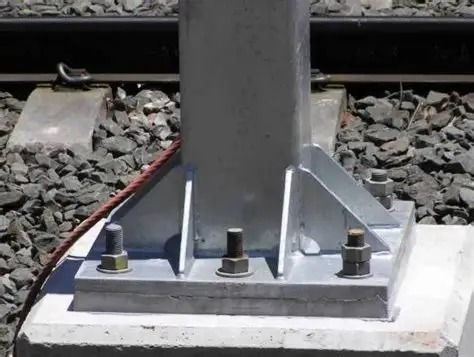

۲- بیس پلیت با گاست
صفحه ستون یا بیس پلیت با گاست به صفحه ستونی گفته می‌شود که برای افزایش مقاومت، در کناره‌های آن قطعات تقویتی مثل ورق گاست یا تقویتی جوش داده می‌شود. این نوع بیس پلیت‌ها به‌ویژه در سازه‌هایی که تحت بارهای جانبی یا پیچشی بالا قرار دارند مانند سازه‌های مرتفع، سازه‌های صنعتی یا مناطق زلزله‌خیز، بسیار کاربرد دارند. وجود گاست در اطراف بیس پلیت باعث افزایش سختی و پایداری اتصال بین ستون و فونداسیون می‌شود و مانع از تغییر شکل یا شکست زودهنگام در برابر تنش‌های شدید می‌گردد.
استفاده از بیس پلیت با گاست باعث می‌شود توزیع نیروها به‌شکل یکنواخت‌تر صورت گیرد و تمرکز تنش در یک نقطه کاهش یابد. این ویژگی برای ستون‌هایی که بارهای ترکیبی دارند (بار محوری، برشی و خمشی) یک مزیت بزرگ محسوب می‌شود. از سوی دیگر، طراحی گاست‌دار به مهندسان این امکان را می‌دهد که از مقاطع سبک‌تر استفاده کنند بدون اینکه ایمنی سازه کاهش یابد. در نتیجه، بیس پلیت گاست‌دار به‌عنوان یکی از گزینه‌های حرفه‌ای و قابل اتکا در پروژه‌های بزرگ و حساس شناخته می‌شود.
۳- بیس پلیت گروتی
بیس پلیت گروتی به صفحه ستونی گفته می‌شود که در هنگام نصب، فضای خالی بین بیس پلیت و سطح فونداسیون آن با ملات مخصوصی به نام گروت (Grout) پر می‌شود. این نوع نصب برای ایجاد سطح تماس کامل، انتقال بهتر نیرو و افزایش ظرفیت باربری بسیار مؤثر است. گروت به‌عنوان یک ماده پرکننده با مقاومت بالا، مانع از ایجاد خلا و نشست موضعی می‌شود و از لرزش یا تغییر موقعیت پایه ستون در طول زمان جلوگیری می‌کند.
استفاده از صفحه ستون یا بیس پلیت گروتی در پروژه‌هایی که نیاز به دقت بالا در نصب، توزیع یکنواخت نیرو و افزایش استحکام پایه دارند، امری ضروری است. این نوع اتصال اغلب در سازه‌های صنعتی، سوله‌های سنگین، پل‌ها و ساختمان‌های چندطبقه کاربرد دارد. گروت‌ریزی زیر بیس پلیت، نه‌تنها مقاومت فشاری اتصال را بالا می‌برد بلکه از نفوذ رطوبت و آسیب‌های ناشی از خوردگی نیز جلوگیری می‌کند. در مجموع، این روش به‌عنوان یکی از استانداردترین و ایمن‌ترین روش‌های نصب بیس پلیت در پروژه‌های مهندسی شناخته می‌شود.
۴- بیس پلیت شیاردار
بیس پلیت شیاردار نوعی از صفحه ستون است که در آن شیارهایی به‌صورت افقی یا عمودی روی سطح آن تعبیه شده‌اند تا امکان تنظیم دقیق محل قرارگیری ستون یا پیچ‌های مهار فراهم شود. این شیارها به نصب آسان‌تر، انعطاف‌پذیری در محل دقیق ستون و جبران خطاهای احتمالی در اجرا کمک می‌کنند. بیس پلیت‌های شیاردار در پروژه‌هایی که نیاز به دقت بالا در جانمایی ستون‌ها وجود دارد یا در شرایطی که سازه پیش‌ساخته است و باید تنظیمات نهایی در محل انجام شود، مورد استفاده قرار می‌گیرند.
استفاده از بیس پلیت شیاردار باعث افزایش سرعت و دقت در اجرای سازه می‌شود، به‌ویژه در پروژه‌هایی که زمان اجرا اهمیت دارد یا نیاز به قابلیت جابه‌جایی یا تنظیم مجدد ستون‌ها در زمان بهره‌برداری وجود دارد. این نوع بیس پلیت به پیمانکار اجازه می‌دهد ستون را بدون برش یا سوراخ‌کاری مجدد در محل مورد نظر نصب کند. همچنین در مواردی که پایه ستون با مرکز سوراخ‌های فونداسیون هم‌راستا نیست، شیارها نقش کلیدی در اصلاح موقعیت دارند. ازاین‌رو، بیس پلیت شیاردار برای پروژه‌های صنعتی، اسکلت‌های فلزی قابل تنظیم و سازه‌های با دقت نصب بالا گزینه‌ای ایده‌آل است.
انواع صفحه ستون یا بیس پلیت بر اساس ابعاد
در هر سازه فلزی، نقش اتصال ستون به فونداسیون از اهمیت بالایی برخوردار است. در این میان، صفحه ستون یا بیس پلیت به عنوان یکی از اجزای کلیدی، وظیفه انتقال بار از ستون به بتن زیرین را بر عهده دارد. بیس پلیت‌ها در ابعاد، اشکال و روش‌های اتصال متنوعی تولید می‌شوند و انتخاب مناسب آن‌ها تاثیر مستقیم بر ایمنی و پایداری سازه دارد. در ادامه با انواع بیس پلیت براساس ابعاد، روش اتصال و عملکرد سازه‌ای آشنا خواهیم شد.
تقسیم‌بندی صفحه ستون بر اساس ابعاد صفحه ستون‌ها در سه دسته کلی براساس ابعاد تقسیم می‌شوند: کوچک، متوسط و بزرگ. مدل‌های کوچک مانند ۲۰×۲۰ و ۳۰×۳۰ سانتی‌متر، بیشتر برای پروژه‌های سبک و موقت استفاده می‌شوند. به دلیل توان پایین در تحمل بار، این ابعاد برای سوله‌های کوچک، آلاچیق یا پایه آسانسور مناسب هستند.
مدل‌های متوسط مانند ۴۰×۴۰ سانتی‌متر کاربرد بیشتری در پروژه‌های ساختمانی دارند. این بیس پلیت‌ها مقاومت بالاتری دارند و در سازه‌های چند طبقه با فشار متوسط عملکرد خوبی از خود نشان می‌دهند. همچنین مدل‌های بزرگ با ابعاد ۵۰×۵۰، ۶۰×۶۰ و بالاتر، برای پروژه‌های سنگین، مانند سازه‌های صنعتی و مرتفع کاربرد دارند. این نوع توان تحمل بارهای زیاد و شرایط سخت محیطی را دارند.
انواع صفحه ستون یا بیس پلیت بر اساس بار وارد شده
تقسیم‌بندی بیس پلیت بر پایه عملکرد سازه‌ای بیس پلیت‌ها بسته به نوع بار وارد شونده نیز به سه گروه اصلی طبقه‌بندی می‌شوند:
۱- تحت بار محوری: مناسب برای انتقال مستقیم بار عمودی از ستون به پی.
۲- تحت بار خمشی و برشی: مناسب ستون‌هایی که تحت تاثیر نیروی جانبی یا گشتاور هستند، مانند سازه‌های بادگیر.
۳- با عملکرد مرکب: این نوع برای انتقال همزمان بارهای محوری، خمشی و پیچشی طراحی شده و در سازه‌های پیچیده مورد استفاده قرار می‌گیرد.
روش‌های اتصال صفحه ستون یا بیس پلیت به ستون و فونداسیون
روش‌های اتصال بیس پلیت به ستون و فونداسیون نحوه اتصال بیس پلیت به ستون و فونداسیون به دو روش پیچی و جوشی تقسیم می‌شود:
۱- صفحه ستون پیچی
در این نوع، اتصال با استفاده از پیچ و مهره انجام می‌شود. مزیت این روش، امکان باز کردن، تنظیم و تعمیر آسان اتصالات است. بیشتر در سازه‌هایی با نیاز به تغییرات مکرر یا پروژه‌های موقتی استفاده می‌شود. البته در برابر بارهای بالا مقاومت کمتری نسبت به اتصال جوشی دارد.
۲- صفحه ستون جوشی
اتصال دائم و مقاومی را فراهم می‌کند و در برابر بارهای دینامیکی و زلزله عملکرد بسیار خوبی دارد. این روش برای سازه‌های صنعتی یا ساختمان‌های بلند توصیه می‌شود. البته به نیروی متخصص و دقت بالا در اجرا نیاز دارد.
تاثیر روش اتصال و شرایط محیطی در انتخاب صفحه ستون
روش اتصال صفحه ستون به فونداسیون و ستون نیز از عوامل تعیین‌کننده در انتخاب است. صفحه‌های ستونی که با پیچ و مهره متصل می‌شوند، برای پروژه‌هایی با نیاز به انعطاف‌پذیری بالا و تعمیرات آسان مناسب‌تر هستند، در حالی که صفحات جوشی مقاومت بیشتری در برابر بارهای دینامیکی دارند و برای سازه‌های سنگین توصیه می‌شوند. علاوه بر این، شرایط محیطی محل نصب مانند رطوبت، خطر خوردگی و زلزله‌خیزی منطقه باید مدنظر قرار گیرد تا صفحه ستون انتخاب‌شده در برابر عوامل فرسایشی و تنش‌های محیطی مقاوم باشد. این توجهات باعث افزایش طول عمر و ایمنی کل سازه خواهد شد.

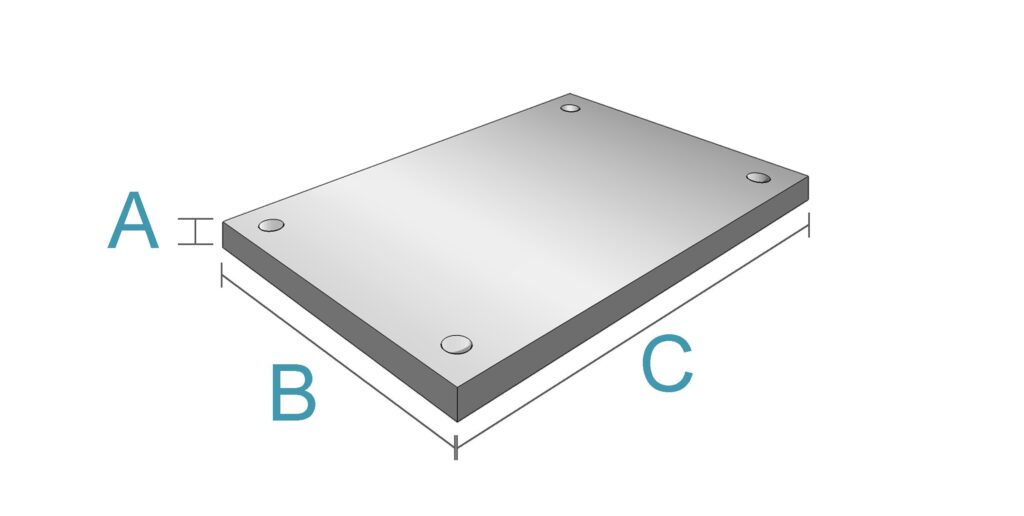

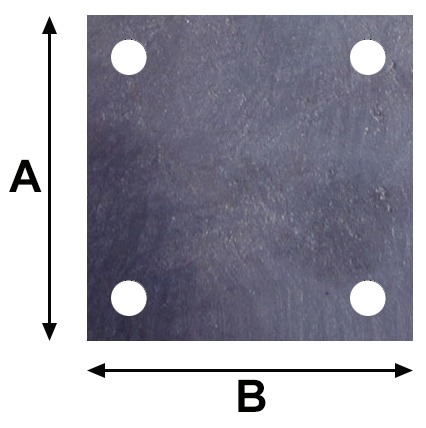

ابعاد بیس پلیت
ابعاد رایج بیس پلیت ابعاد بیس پلیت باید براساس شرایط پروژه، میزان بار و استانداردهای طراحی سازه انتخاب شود. نمونه‌هایی از ابعاد رایج عبارت‌اند از:
- ۲۰×۲۰ سانتی‌متر
- ۳۰×۳۰ سانتی‌متر
- ۴۰×۴۰ سانتی‌متر
- ۵۰×۵۰ سانتی‌متر
- ۶۰×۶۰ سانتی‌متر
شناخت دقیق انواع بیس پلیت و نحوه کاربرد آن‌ها به مهندسان و پیمانکاران کمک می‌کند تا انتخابی دقیق‌تر، اقتصادی‌تر و ایمن‌تر داشته باشند. توجه به ابعاد، روش اتصال و نوع بارگذاری، سه اصل مهم در طراحی و انتخاب صفحه ستون هستند.
فرایند ساخت صفحه ستون یا بیس پلیت
ساخت صفحه ستون یا بیس پلیت با دقت بالا و براساس استانداردهای فنی انجام می‌شود تا مقاومت و دوام لازم را در سازه تضمین کند. ابتدا ورق فولادی با ضخامت و ابعاد مشخص انتخاب می‌شود و سپس با استفاده از دستگاه‌های برش CNC یا برش لیزری به اندازه دلخواه برش داده می‌شود. در مرحله بعد، سوراخ‌هایی برای پیچ‌های مهار در محل‌های از پیش تعیین شده ایجاد می‌گردد و در صورت نیاز، قطعات تقویتی مانند گاست به صفحه جوشکاری می‌شود. کنترل کیفیت و تست‌های مکانیکی نیز در این مرحله اهمیت بالایی دارد تا اطمینان حاصل شود که صفحه ستون تحمل بارهای طراحی شده را خواهد داشت.
نصب صفحه ستون و مراحل اجرایی آن
نصب صفحه ستون روی فونداسیون باید با دقت و طبق نقشه‌های اجرایی صورت گیرد تا از انتقال صحیح نیروهای سازه‌ای اطمینان حاصل شود. ابتدا محل نصب صفحه ستون روی فونداسیون تعیین و سطح آن به‌صورت کامل تمیز و آماده می‌شود. سپس صفحه ستون روی فونداسیون قرار می‌گیرد و توسط پیچ‌های مهار یا جوش به ستون متصل می‌شود. در صورتی که نیاز باشد، فضای خالی بین صفحه و فونداسیون با گروت پر می‌شود تا تماس کامل و مقاومت بیشتر ایجاد شود. رعایت استانداردهای نصب، کنترل تراز و دقیق بودن جای پیچ‌ها از نکات مهم در این مرحله است که دوام و پایداری سازه را تضمین می‌کند.
مزایای استفاده از صفحه ستون در سازه‌ها
صفحه ستون یا بیس پلیت نقش بسیار مهمی در افزایش پایداری و استحکام سازه‌های فلزی ایفا می‌کند. یکی از بزرگ‌ترین مزایای آن، توزیع یکنواخت بارهای وارد بر ستون به فونداسیون است که از تمرکز تنش و آسیب‌های موضعی جلوگیری می‌کند. این ویژگی باعث افزایش عمر مفید سازه و کاهش خطر شکست‌های ناگهانی می‌شود. همچنین نصب صفحه ستون سرعت اجرای پروژه‌های ساختمانی را افزایش داده و موجب تسهیل فرآیند اتصال ستون‌ها به فونداسیون می‌شود، به‌خصوص در پروژه‌های بزرگ و صنعتی که دقت و استحکام اتصال از اهمیت بالایی برخوردار است.
علاوه بر این، استفاده از صفحه ستون باعث افزایش انعطاف‌پذیری در طراحی و اجرای سازه‌ها می‌شود. با وجود انواع مختلف صفحه ستون‌ها (از جمله پیچی، جوشی، ساده و تقویتی)، مهندسان می‌توانند بهترین نوع را مطابق با نیازهای بارگذاری و شرایط محیطی انتخاب کنند. این قابلیت انتخاب موجب بهینه‌سازی هزینه‌ها و عملکرد سازه خواهد شد. به‌علاوه، صفحه ستون امکان تعمیر، تنظیم و تعویض ستون‌ها را در صورت لزوم آسان‌تر می‌کند که این امر در پروژه‌های توسعه یا تغییر کاربری سازه بسیار ارزشمند است.
کاربردهای بیس پلیت در ساخت‌وساز
این قطعه حیاتی، پایه‌ای‌ترین نیاز هر سازه مدرن فولادی را برآورده می‌کند. صفحه ستون یا بی پلیت در پروژه‌های مختلفی کاربرد دارد که عبارتند از:
- ساختمان‌های بلند
- پل‌ها
- سازه‌های صنعتی
- دکل‌های مخابراتی
- انبارها و مراکز لجستیکی
نکات کلیدی در انتخاب صفحه ستون برای سازه‌ها
انتخاب صفحه ستون مناسب یکی از مراحل حیاتی در طراحی و اجرای سازه‌های فلزی است که باید با دقت و بر اساس نیازهای خاص پروژه انجام شود. اولین نکته مهم توجه به نوع بارگذاری وارده بر ستون است؛ صفحه ستون باید بتواند بارهای محوری، برشی و خمشی را به‌خوبی تحمل کند. همچنین ابعاد صفحه ستون باید متناسب با اندازه و وزن ستون و ظرفیت فونداسیون باشد تا توزیع یکنواخت نیروها و جلوگیری از تمرکز تنش‌ها تضمین شود. رعایت استانداردهای فنی و کیفیت مواد اولیه در ساخت صفحه ستون، از دیگر موارد مهمی است که در انتخاب آن نباید نادیده گرفته شود.
کلام آخر
درک درست از عملکرد صفحه ستون یا بیس پلیت می‌تواند ایمنی و طول عمر سازه را به‌طرز چشمگیری افزایش دهد. بیس پلیت به‌درستی طراحی شده، تضمینی برای انتقال بار ایمن، تراز صحیح و جلوگیری از آسیب‌های بلندمدت است. چه شما معمار، پیمانکار یا علاقه‌مند به ساخت‌وساز باشید، هیچ‌گاه نباید نقش این قطعه کوچک اما بسیار موثر را نادیده بگیرید.
سوالات متداول
کاربرد اصلی صفحه ستون چیست؟
انتقال بار ستون به فونداسیون بتنی و کاهش تنش در سطح تماس.
بیس پلیت از چه جنسی ساخته می‌شود؟
معمولا از فولاد ساختمانی مانند A36 یا A572 ساخته می‌شود.
آیا می‌توان بیس پلیت را سفارشی ساخت؟
بله، بر اساس نیاز پروژه، بارگذاری و شرایط محیطی قابل طراحی و ساخت است.
تفاوت بیس پلیت با گاست پلیت چیست؟
بیس پلیت ستون را به پی متصل می‌کند، ولی گاست پلیت برای اتصال تیرها و بادبندها در سازه به کار می‌رود.
ضخامت بیس پلیت چقدر باید باشد؟
وابسته به بار وارد شده، نوع ستون و شرایط فنی توسط مهندس محاسب تعیین می‌شود.
