تیرآهن‌ها یکی از انتخاب‌های پرکاربرد در ساخت پله به ویژه برای طراحی‌های صنعتی و معماری مدرن هستند. مقاومت بالا و دوام طولانی آن‌ها را به گزینه‌ای ایده‌آل برای پشتیبانی از سازه پله در ساختمان‌های مسکونی، تجاری و صنعتی تبدیل کرده است. اما بهترین روش اجرای پله با تیرآهن چیست؟ در ادامه به بررسی تکنیک‌های موثر و ایمن به همراه اجزاء، جدول استاندارد، روش اجرا، بهترین روش و نکات مهم اجرایی آن می‌پردازیم. برای اطلاع از قیمت روز تیرآهن می‌توانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۱۰ دقیقه

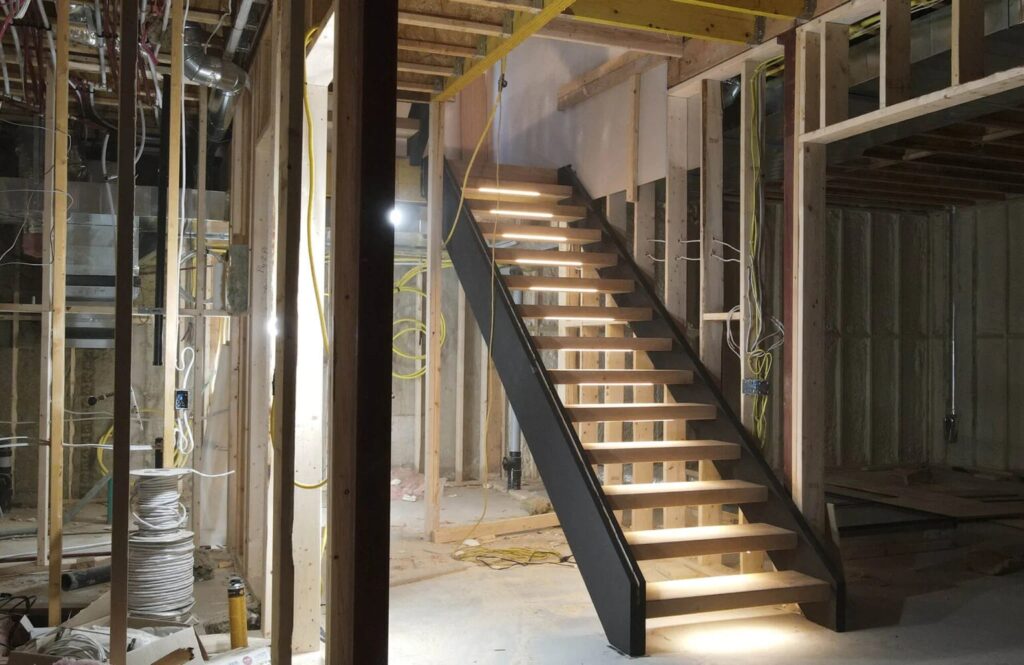

چرا از تیرآهن در ساخت پله استفاده می‌کنیم؟
استفاده از تیرآهن در ساخت پله به دلیل استحکام بالا، دوام طولانی و قابلیت تحمل بارهای سنگین یکی از بهترین گزینه‌ها است. تیرآهن علاوه بر اینکه ساختار پله را مقاوم و پایدار می‌کند، امکان طراحی‌های متنوع و اجرای سریع‌تر را نیز فراهم می‌آورد. این متریال با ترکیب آسان با سایر مصالح مانند چوب و بتن، انعطاف‌پذیری بالایی در طراحی و زیبایی پله‌ها ایجاد می‌کند و به همین دلیل در پروژه‌های مسکونی، تجاری و صنعتی محبوب است. همچنین استحکام سازه‌ای: تیرآهن می‌تواند بارهای سنگین را بدون خم شدن یا تغییر شکل تحمل کند.
بیشتر بخوانید: پرکاربردترین سایزهای تیرآهن کدام است؟
در ادامه به دلایل اصلی استفاده از این فولاد با دوام اشاره خواهیم کرد:
۱- دوام بالا: در برابر موریانه، پوسیدگی و رطوبت مقاوم است.
۲- ظاهر مدرن: برای سبک‌های صنعتی و مینیمال بسیار مناسب است.
۳- امکان ترکیب: امکان استفاده با پله‌های چوبی، شیشه‌ای، بتنی یا فولادی وجود دارد.
اجزاء راه پله با تیرآهن
در ادامه بررسی بهترین روش اجرای پله با تیرآهن، به اجزای اصلی اشاره می‌کنیم:
۱- تیرآهن شمشیری
محور اصلی سازه پله که کف‌پله‌ها روی آن نصب می‌شوند.
۲- کف پله
سطحی که پا روی آن قرار می‌گیرد؛ می‌تواند فلزی، چوبی یا بتنی باشد.
۳- پیشانی پله
قطعه عمودی بین دو کف پله که در برخی طراحی‌ها حذف می‌شود.
۴- براکت یا نگهدارنده پله
قطعات فلزی برای اتصال کف پله‌ها به شمشیری است.
۵- صفحه اتصال به پاگرد
قطعه‌ای برای اتصال محکم تیرآهن به کف و پاگرد بالا یا پایین است.
۶- نرده راه پله
حفاظ جانبی برای افزایش ایمنی کاربران هنگام بالا و پایین رفتن است.
۷- جان پناه یا محافظ کناری
پایه‌های عمودی که نرده روی آن نصب می‌شود.
۸- اتصالات جوشی یا پیچ و مهره
روش‌های اتصال اجزای پله به یکدیگر و به سازه اصلی ساختمان است.
۹- رنگ یا پوشش ضد زنگ
لایه‌ای محافظ برای جلوگیری از خوردگی و افزایش طول عمر راه پله است.
۱۰- عایق صدا یا لرزش
برای کاهش نویز و انتقال ارتعاش در پله‌های فلزی استفاده می‌شود.
جدول استاندارد راه پله با تیرآهن
این جدول بر اساس استانداردهای جهانی طراحی راه پله فلزی تنظیم شده است. در راستای بررسی بهترین روش اجرای پله با تیرآهن، باید یادآور شد که رعایت ابعاد استاندارد راه پله با تیرآهن باعث افزایش ایمنی، دوام و زیبایی سازه می‌شود. همچنین استفاده از تیرآهن مناسب در شمشیری، نقش کلیدی در تحمل وزن و کاهش لرزش پله دارد.
| جدول استاندارد راه پله فلزی با تیرآهن (مطابق با استانداردهای AISC – OSHA – IBC) | ||
| معیارها | مقدار استاندارد | توضیحات |
| عرض مفید پله | حداقل ۹۰ سانتیمتر (۳۶ اینچ) | برای فضاهای عمومی یا خروج اضطراری، توصیه می‌شود تا ۱۲۰ سانتیمتر افزایش یابد |
| ارتفاع پیشانی | ۱۵ تا ۱۸ سانتیمتر | یکنواختی در تمام پله‌ها الزامی است. بیشتر از ۱۹ سانتیمتر مجاز نیست |
| عمق کف پله | حداقل ۲۸ سانتیمتر | عمق مناسب برای حفظ ایمنی و راحتی در هنگام استفاده |
| شیب پله | بین ۳۰ تا ۳۵ درجه | ترکیبی از ارتفاع و عمق برای زاویه ایمن و قابل استفاده |
| تیرآهن پیشنهادی برای شمشیری | IPE 160 تا IPE 240 یا HEB 140 بسته به دهانه و بار | سایز تیرآهن باید طبق محاسبات مهندسی و نوع سازه انتخاب شود |
| حداکثر دهانه بین دو پایه تیر | تا ۳.۵ متر بدون مهار میانی (بسته به نوع تیرآهن) | برای دهانه‌های بیشتر، نیاز به تقویت یا استفاده از تیر دوم وجود دارد |
| جنس کف پله پیشنهادی | فلز آجدار، چوب تقویت‌شده و بتن سبک | بسته به کاربرد داخلی یا خارجی قابل تنظیم است |
| حداقل ضخامت کف پله فلزی | ۴ تا ۶ میلی‌متر برای فولاد معمولی | برای تحمل بار افراد و جلوگیری از خمش |
| ارتفاع نرده | بین ۸۶ تا ۹۶ سانتیمتر | از سطح هر کف‌پله تا بالای نرده اندازه‌گیری می‌شود |
| فاصله بین نرده‌ها | حداکثر ۱۰ سانتیمتر | برای جلوگیری از عبور کودکان، مطابق استانداردهای ایمنی |

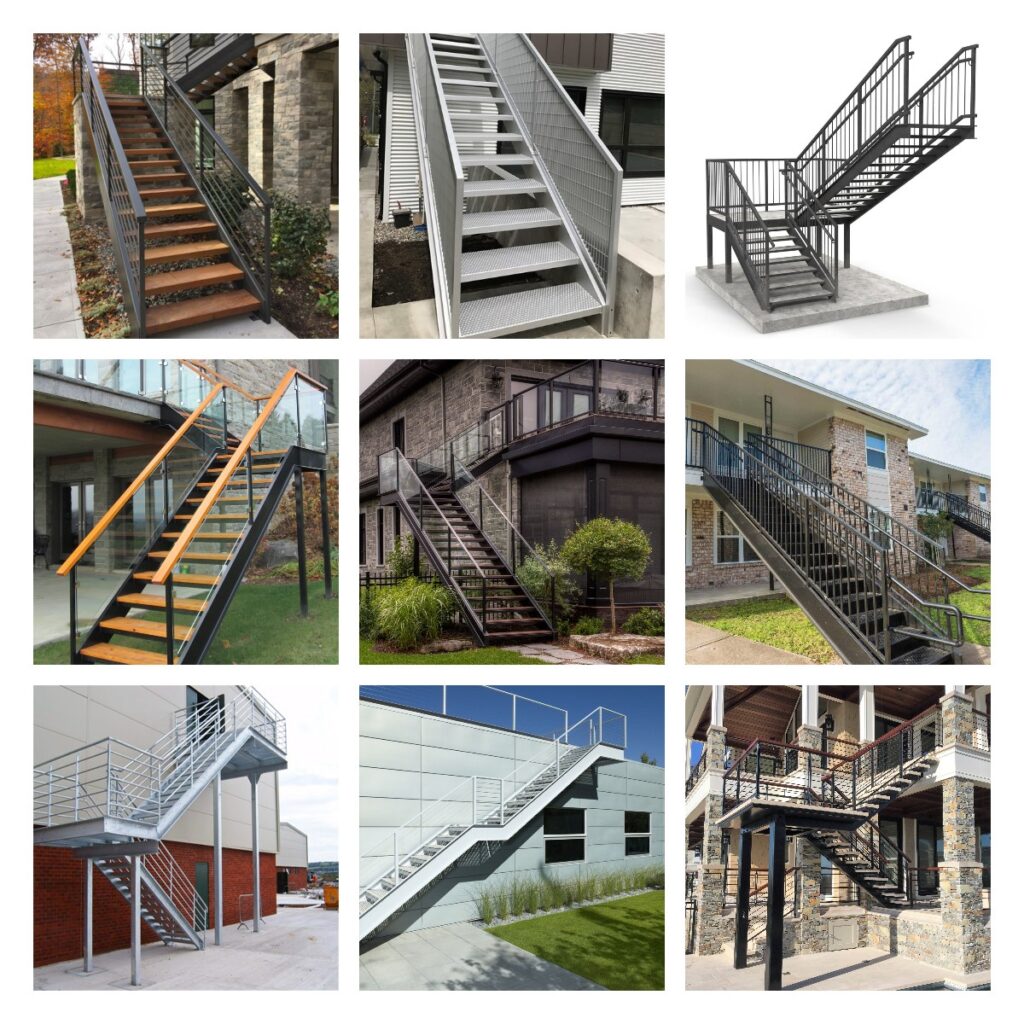

نحوه اجرای راه پله با تیرآهن
روش‌های رایج اجرای پله با تیرآهن شامل چند مدل پرکاربرد مانند اجرای پله با شمشیری دو طرفه، شمشیری یک طرفه مرکزی (تک تیر)، و پله تیرآهن باکس یا جعبه‌ای است که بسته به نوع ساختمان، فضا و بار وارده انتخاب می‌شوند. در روش شمشیری دو طرفه، دو تیرآهن در طرفین پله نصب شده و کف‌پله‌ها روی آن‌ها جوش یا پیچ می‌شوند که برای سازه‌های مسکونی و صنعتی بسیار متداول است.
در مدل تک‌تیر مرکزی، یک تیرآهن قوی در مرکز پله اجرا شده و کف پله‌ها با براکت به آن متصل می‌شوند که ظاهری مدرن‌تر دارد. استفاده از تیرآهن باکس نیز زمانی رایج است که نیاز به مقاومت خمشی بالا و پوشش تاسیسات درون تیر وجود داشته باشد. انتخاب هر روش باید بر اساس محاسبات مهندسی و با رعایت ضوابط ایمنی انجام گیرد تا پله هم مقاوم و هم زیبا باشد.

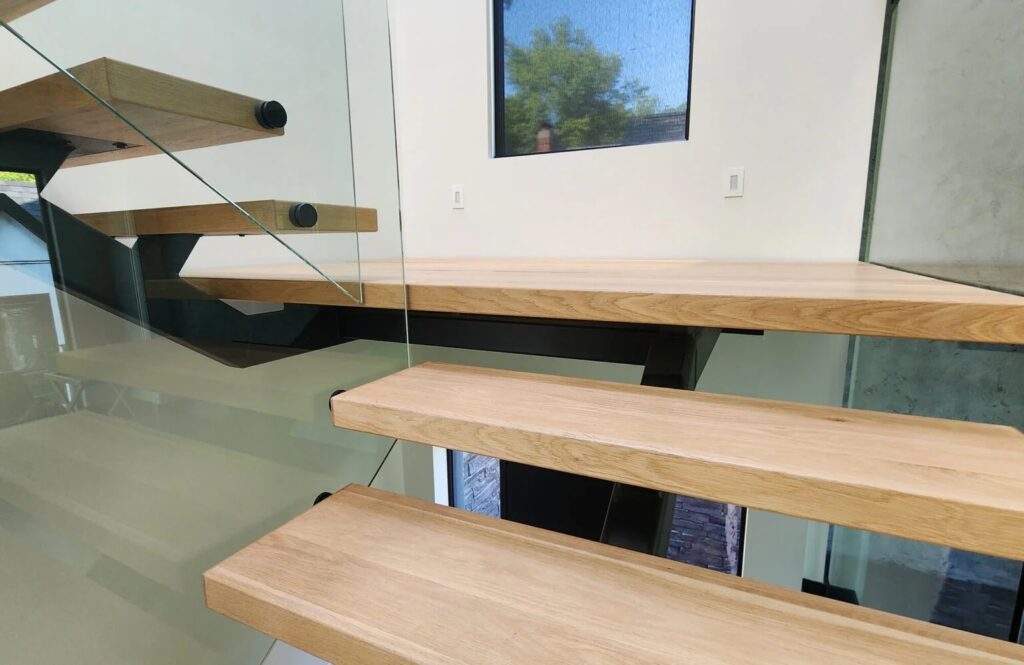

۱- تیرآهن مرکزی (تک تیر وسط)
- یک تیرآهن در وسط پله قرار می‌گیرد و کف‌پله‌ها در دو طرف آن نصب می‌شوند.
- مناسب برای پله‌های باز و مدرن.
- نیازمند جوشکاری دقیق و پشتیبانی محکم در ابتدا و انتهای تیر است.

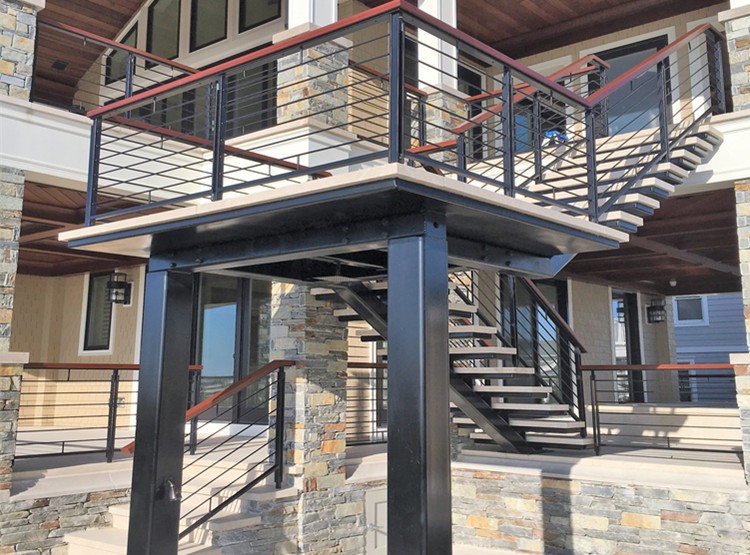

۲- دو تیرآهن در دو طرف پله (جانبی)
- دو تیرآهن به صورت موازی در طرفین کف‌پله‌ها قرار می‌گیرند.
- مناسب برای محیط‌های صنعتی.
- توزیع بار عالی و ثبات زیاد دارد.
۳- تیرآهن با کف پله بتنی
- تیرآهن نقش سازه‌ای داشته و کف‌پله‌ها با بتن اجرا می‌شوند.
- بیشتر در فضاهای بیرونی یا صنعتی کاربرد دارد.
۴- پله معلق با پشتیبانی تیرآهن پنهان
- تیرآهن به صورت مخفی در داخل دیوار یا زیر کف‌پله‌ها قرار دارد.
- ظاهر زیبا و مینیمال اما نیازمند طراحی مهندسی دقیق است.
بهترین روش اجرای پله با تیرآهن
اجرای راه‌پله با تیرآهن یکی از روش‌های رایج و مقاوم در ساختمان‌های مدرن است که به دلیل استحکام بالا، سرعت اجرا و قابلیت ترکیب با متریال مختلف مانند چوب، بتن یا شیشه، بسیار مورد توجه قرار گرفته است. در این روش، ابتدا محل نصب پله اندازه‌گیری و طراحی می‌شود، سپس تیرآهن به عنوان سازه اصلی (معمولا در وسط یا دو طرف پله) نصب شده و کف پله‌ها با استفاده از براکت‌های فلزی یا جوش مستقیم روی آن قرار می‌گیرند. بسته به نوع طراحی، تیرآهن می‌تواند به‌صورت نمایان یا مخفی اجرا شود و نقش کلیدی در تحمل بار و پایداری پله ایفا می‌کند.
بیشتر بخوانید: بهترین تیرآهن برای ستون ساختمان کدام است؟
در میان تمام روش‌ها، استفاده از تیرآهن مرکزی برای پله‌ها به عنوان بهترین روش در فضاهای مسکونی و تجاری شناخته می‌شود؛ زیرا توازن مناسبی بین زیبایی، مقاومت و نگهداری آسان دارد.
اجرای راه پله با تیرآهن بر اساس قوانین AISC
اجرای راه پله با تیرآهن بر اساس استانداردهای AISC به معنای رعایت دقیق اصول طراحی و نصب عناصر فلزی پله مطابق با ضوابط معتبر مهندسی سازه در آمریکا است. بر اساس دستورالعمل‌های AISC، انتخاب نوع تیرآهن (مثل IPE، HSS یا H-beam) باید بر اساس آنالیز بارهای زنده و مرده، طول دهانه، و شرایط تکیه‌گاهی انجام شود. تیرآهن مورد استفاده در شمشیری باید دارای مقاومت خمشی کافی و پایداری جانبی باشد و با در نظر گرفتن ضریب اطمینان مناسب طراحی شود. این آیین‌نامه همچنین به جزئیاتی مانند حداقل ضخامت پروفیل، محل جوش‌ها، نحوه مهاربندی و کنترل خیز نیز توجه دارد.
طبق AISC، اتصالات پله‌های فلزی باید طوری طراحی شوند که انتقال بار به‌صورت ایمن و یکنواخت انجام شود. استفاده از جوش‌های مهندسی، پیچ‌های با کلاس مقاومتی بالا (A325/A490)، و صفحات تقویتی در محل‌های بحرانی الزامی است. در اجرای نهایی، بازرسی کیفیت جوش، کنترل صافی سطوح، و بررسی مقاومت لرزه‌ای نیز باید در نظر گرفته شود. رعایت این ضوابط نه‌تنها ایمنی راه‌پله را تضمین می‌کند، بلکه باعث افزایش دوام، کاهش هزینه‌های نگهداری و تطابق کامل سازه با مقررات بین‌المللی ساختمانی می‌شود.
محاسبه شمشیری راه پله
یکی از مهم‌ترین مراحل در طراحی و اجرای پله‌های فلزی است که به شکل مستقیم بر ایمنی، استحکام و کاربری مناسب سازه تاثیر می‌گذارد. شمشیری در واقع تیر اصلی نگهدارنده کف‌پله‌ها است که از تیرآهن IPE یا HEB ساخته می‌شود و به صورت مستقیم یا زاویه‌دار بین دو تراز کف اجرا می‌شود. برای محاسبه دقیق آن، ابتدا باید ارتفاع کلی و طول افقی مشخص شده و تعداد پله‌ها بدست آید. سپس با استفاده از فرمول فیثاغورس، طول مورب شمشیری به‌صورت √(ارتفاع² + طول²) محاسبه گردد. این طول، مبنای اصلی برای انتخاب ابعاد و برش تیرآهن شمشیری است.
علاوه بر طول مورب، زاویه شیب پله نیز باید بین ۳۰ تا ۳۵ درجه باشد تا حرکت بر روی پله راحت و ایمن باشد. بسته به نوع کف‌پله (چوبی، فلزی یا بتنی) و بار وارد بر آن، مقطع تیرآهن باید از نظر مقاومت خمشی، تنش مجاز و تغییر شکل مجاز بررسی شود. در پروژه‌های استاندارد، استفاده از نرم‌افزارهای مهندسی مانند SAP2000 یا ETABS برای آنالیز شمشیری راه پله توصیه می‌شود. همچنین جوشکاری یا اتصال براکت‌ها به گونه‌ای باید انجام شود که انتقال بار به صورت یکنواخت و بدون تمرکز تنش انجام گیرد. توجه به این نکات، نقش مهمی در افزایش عمر مفید و ایمنی پله خواهد داشت.
نکات مهم در اجرای راه پله با تیرآهن
برای دستیابی به بهترین روش اجرای پله با تیرآهن، باید نکات متعددی را رعایت کنید. نکات مهم در اجرای راه پله با تیرآهن شامل انتخاب صحیح نوع و سایز تیرآهن، محاسبه دقیق ابعاد و زاویه پله، نصب اصولی و تراز شمشیری، استفاده از اتصالات جوشی یا پیچ با کیفیت و پوشش ضد زنگ برای جلوگیری از خوردگی است. همچنین رعایت استانداردهای ایمنی مانند ارتفاع پیشانی، عمق کف پله و نصب نرده‌های مقاوم از دیگر فاکتورهای کلیدی برای ساخت راه پله‌ای مستحکم، زیبا و ایمن به شمار می‌رود. اجرای دقیق این نکات باعث افزایش دوام و رضایت مشتریان می‌شود.
دیگر نکات مهم برای آگاهی از بهترین روش اجرای پله با تیرآهن، شامل موارد زیر می‌شود:
- محاسبه دقیق ارتفاع و تعداد کف‌پله‌ها
- انتخاب نوع و سایز مناسب تیرآهن (IPE ،HEB یا لانه زنبوری)
- در نظر گرفتن بار مرده و زنده هنگام طراحی سازه
- نصب دقیق و تراز تیرآهن با جوش یا پیچ مهار به سازه اصلی
- تثبیت کامل دو سر تیرآهن به زمین و پاگرد طبقه بالا
- جوشکاری اصولی براکت‌های نگهدارنده کف پله روی تیرآهن
- استفاده از ضد زنگ و پوشش محافظ برای جلوگیری از خوردگی
- توجه به ایمنی در طراحی فاصله بین پله‌ها و ارتفاع پیشانی
- امکان ترکیب کف پله با متریال دلخواه (چوب، فلز و بتن)
- رعایت قوانین و استانداردها برای راحتی استفاده از پله
- نصب نرده‌های مقاوم و مطابق با استاندارد ایمنی
- بررسی و تایید نهایی توسط مهندس ناظر سازه
کلام آخر
در این مقاله به بهترین روش اجرای پله با تیرآهن پرداختیم. اجرای پله با تیرآهن انتخابی هوشمندانه برای کسانی است که به دنبال دوام، ایمنی و ظاهر مدرن هستند. از بین روش‌های موجود، تیرآهن مرکزی به‌دلیل استحکام بالا، ظاهر زیبا و هزینه مقرون به صرفه، گزینه‌ای برتر است. حتما برای اجرای دقیق و ایمن با مهندسین و سازندگان مجرب همکاری کنید. پله‌ای اصولی و زیبا، نه تنها عملکرد، بلکه ارزش معماری ساختمان را نیز افزایش می‌دهد.
سوالات متداول
چه سایز تیرآهن برای پله مناسب است؟
بسته به طول دهانه و بار وارده، سایز متغیر است؛ اما W10x12 یکی از گزینه‌های رایج برای منازل است. حتما با مهندس سازه مشورت کنید. در صورت نیاز با کارشناسان متخصص کارآهن نیز می‌توانید از طریق شماره تماس ۶۷۱۳۳-۰۲۱ تماس بگیرید.
آیا می‌توان از کف پله چوبی روی تیرآهن استفاده کرد؟
پاسخ: بله، کف‌پله‌های چوبی می‌توانند روی بست‌های فلزی نصب یا پیچ شوند.
آیا اجرای پله فلزی نیاز به مجوز دارد؟
در اکثر مناطق بله، اجرای پله نیازمند دریافت مجوز طبق مقررات ساختمان‌سازی است.
هزینه اجرای پله با تیرآهن چقدر است؟
بسته به اندازه، طراحی و متریال، هزینه بین ۲ تا ۱۰ میلیون تومان یا بیشتر خواهد بود.
آیا پله‌های نصب شده با تیرآهن صدا دارند؟
با استفاده از عایق، ضربه‌گیر و انتخاب مناسب متریال کف پله، می‌توان نویز را به حداقل رساند.
بهترین روش اجرای پله با تیرآهن چیست؟
بهترین روش در فضاهای مسکونی و تجاری، استفاده از تیرآهن مرکزی است.
منابع: iccsafe–aisc-teelconstruction–stairs4u– chinastaircase– gharplans
