مزایا و معایب لوله اسپیرال چیست؟ در میان انواع لولههای فولادی مورد استفاده در صنایع نفت، گاز و سازههای عمرانی، لولههای تولید شده به روش اسپیرال جایگاه ویژهای دارند. این لولهها به دلیل ساختار مارپیچی و نحوه جوشکاری خاص خود، ترکیبی از استحکام، انعطافپذیری و صرفه اقتصادی را ارائه میدهند. طی سالهای اخیر، استقبال از این نوع لوله به ویژه در پروژههای انتقال سیالات افزایش یافته است.
در این مقاله از کارآهن، به طور کامل بررسی میکنیم که لوله اسپیرال چیست، چه تفاوتی با سایر لولههای فولادی دارد و دارای چه مزایا و معایبی است. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه
لوله اسپیرال چیست؟

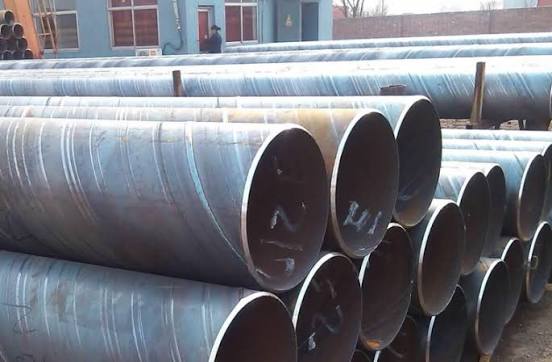

مزایا و معایب لوله اسپیرال چیست؟ لوله اسپیرال یکی از لولههای فولادی پرکاربرد در صنایع مختلف است که برای مصارف گوناگونی مورد استفاده قرار میگیرد. این لوله از ورقهای فولادی با ضخامتهای مختلف و بهصورت مارپیچی تولید میشود. سطح داخلی صاف و یکدست این محصول سبب شده تا اصطکاک را به حداقل برساند و برای انتقال سیالات به کار رود.
وجود درز جوش خورده روی سطح خارجی آن، باعث افزایش مقاومت تا ۲.۵ برابر نسبت به لولههای درز مستقیم میشود. فرایند تولید این لوله به روش نورد انجام میگیرد که باعث ایجاد استحکام بالا و تنوع در ضخامت میشود. لولههای اسپیرال به دلیل استحکام زیاد، در صنایع نفت و گاز کاربرد فراوانی دارند.

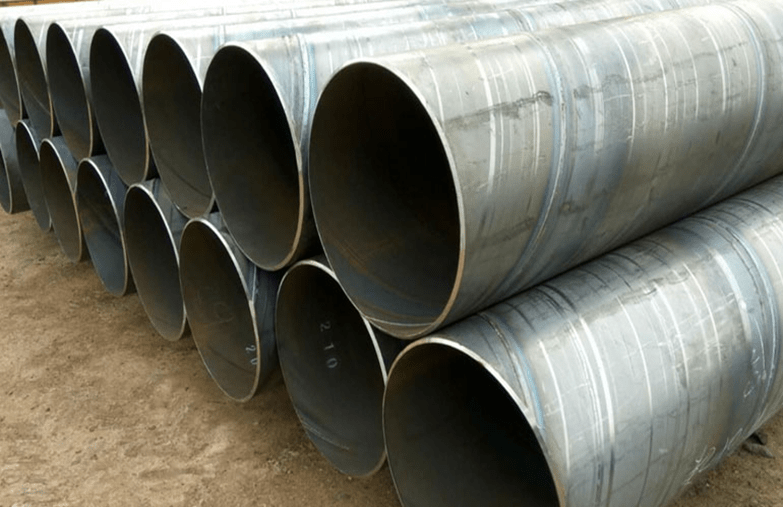

مشخصات فنی لوله اسپیرال
یکی از پرکاربردترین انواع لولههای صنعتی، لوله اسپیرال است که به روش نورد گرم و با جوشکاری مارپیچی تولید میشود. طول استاندارد این لولهها ۲۰ فوت بوده و در بازار ایران بیشتر در شاخههای ۶ تا ۱۲ متری عرضه میشوند تا حمل و نقل و جابجایی آنها آسانتر باشد. از نظر قطر، لولههای اسپیرال در بازهای گسترده از ۵ تا ۱۲۰ اینچ تولید میشوند و پاسخگوی نیاز پروژههای کوچک تا خطوط انتقال بزرگ هستند.
استانداردهای تولید لوله اسپیرال عبارتند از:
| استاندارد | کاربرد |
| AWWA C200 | خطوط انتقال آب |
| API 5L | صنایع نفت، گاز و پتروشیمی |
| IPS-MPI190 | صنایع نفت و گاز |
| PLD III | پروژههای پتروشیمی |
این لولهها در ضخامتها و سایزهای متنوع تولید شده و برای افزایش دوام و مقاومت در برابر خوردگی، سطح داخلی و خارجی آنها با پوششهای محافظی مانند اپوکسی مایع، پلی اتیلن سه لایه، بیتوسیل و سایر مواد ضد خوردگی پوشش داده میشود.
روش تولید لوله اسپیرال
مزایا و معایب لوله اسپیرال چیست؟ برای تولید لولههای اسپیرال از روش تولیدی به همین نام بهره گرفته میشود. در این روش ابتدا ورقههای فولادی از غلتکهایی مشخص عبور داده میشوند تا به شکل لوله در بیایند. لازم به ذکر است که در روش اسپیرال، قطر لوله با تغییر زاویه اولیه ورق قابل تغییر خواهد بود.
این ویژگی یکی از مزایای لولههای اسپیرال است؛ چراکه برای ساخت لولههای اسپیرال با قطرهای متفاوت، نیازی به تعویض قالب خط تولید نخواهد بود و تنها با تغییر اولیه زاویه ورقهای فولادی میتوان قطر لوله اسپیرال نهایی را نیز تغییر داد.
لولههای اسپیرال به دو روش قابل ساخت و تولید هستند که عبارتند از:
۱- اسپیرال تک مرحلهای
روش تک مرحلهای خود به سه بخش تقسیم میشود:
- آمادهسازی اولیه ورق
- شکلدهی
- جوشکاری زیر پودری داخل و خارج
- در این روش در هر دقیقه حدود ۱ تا ۳ متر لوله اسپیرال تولید میشود.
- یکی از معایب این روش، کند بودن روند ساخت است.
۲- اسپیرال دو مرحلهای
روش ساخت لوله اسپیرال دو مرحلهای دارای مراحل زیر است:
- آمادهسازی اولیه ورق
- شکلدهی
- جوش با GMAW
- جوشکاری زیر پودری داخل و خارج
- نکته قابل توجه این است که در این روش در هر دقیقه حدود ۱۲ متر لوله اسپیرال تولید میشود.
- سرعت بالای تولید از مزایای روش تولید دو مرحلهای به شمار میرود.
انواع لوله اسپیرال
به دلیل تنوع در فرایند تولید و نیازهای مختلف صنایع، لوله اسپیرال در کیفیتها و کلاسهای گوناگون تولید میشود. تفاوت در کیفیت مواد اولیه، ضخامت ورق، نوع جوشکاری و استانداردهای ساخت، باعث شده است هر یک از انواع این محصول، برای کاربرد مشخصی مناسب باشد.
انواع لوله اسپیرال بر اساس جنس
| نوع جنس | ویژگیها | کاربردها |
| فولاد کربنی | پرکاربردترین نوع، تولید از ورقهای گرم ST37 یا ST52 و گریدهای API 5L | خطوط انتقال آب، نفت و گاز |
| گالوانیزه | پوششداده شده با روی و مقاوم در برابر زنگزدگی | سیستمهای تهویه مطبوع (HVAC)، کانالهای انتقال هوا و محیطهای مرطوب |
| ضد زنگ (استنلس استیل) | حاوی کروم، نیکل و مولیبدن، مقاوم در برابر خوردگی و مواد شیمیایی | صنایع شیمیایی و محیطهای خورنده |
| فولاد آلیاژی | ترکیب عناصر مختلف مانند کروم، نیکل، مولیبدن و کبالت | پروژههای حساس صنعتی و شرایط محیطی سخت |
انواع لوله اسپیرال بر اساس ضخامت
| نوع | محدوده ضخامت | ویژگیها و کاربردها |
| لوله نازک | کمتر از ۶ میلیمتر | وزن پایین، انعطافپذیری بالا، مناسب برای سیستمهای تهویه، شبکههای آبیاری و انتقال آب با فشار کم |
| لوله درز مارپیچ | ضخیم بیش از ۶ میلیمتر | استحکام مکانیکی بالا، تحمل فشارهای زیاد، مناسب برای خطوط انتقال آب پرفشار، صنایع نفت و گاز و کاربردهای زیر دریا |
انواع لوله اسپیرال بر اساس قطر
مزایا و معایب لوله اسپیرال چیست؟ لولههای اسپیرال به دلیل فرایند تولید مارپیچی، قابلیت تولید در قطرهای بسیار بزرگتری نسبت به سایر انواع لولهها دارند و میتوانند تا حدود ۲۸۵۰ میلیمتر (معادل تقریبی ۱۱۰ اینچ) تولید شوند.
| نوع | محدوده قطر | ویژگیها و کاربردها |
| لوله اسپیرال قطر کوچک | ۱۶ و ۱۸ اینچ | انتقال حجم متوسط سیالات غیرخورنده، فشار کاری پایین، نصب آسان، مناسب برای پروژههای صنعتی و عمرانی سبکتر |
| لوله اسپیرال قطر بزرگ | ۲۰ اینچ و بالاتر | مقاومت بالا در برابر فشارهای داخلی و شرایط محیطی نامساعد، مناسب برای خطوط انتقال آب، نفت و گاز پرفشار |
مزایا و معایب لوله اسپیرال
مزایای لوله اسپیرال چیست؟
در این بخش، مهمترین مزایای استفاده از لولههای اسپیرال را بررسی میکنیم:
- عدم محدودیت در طول تولید: هیچ محدودیتی برای طول لولههای اسپیرال وجود ندارد و میتوان آنها را در طولهای سفارشی تولید کرد.
- استحکام و مقاومت بالا: این لولهها دارای خواص مکانیکی بالایی هستند و از قدرت و استحکام زیادی برخوردارند.
- مقاومت در برابر شکستگی و ترک خوردگی: قدرت مقاومت بالا در مقابل شکستگی و ترک خوردگی از ویژگیهای بارز این لولههاست.
- فرمپذیری و انعطافپذیری بالا: قدرت شکلگیری و فرمپذیری بالا از مزایای اصلی این لولههاست. در صورتی که هنگام نصب نیاز به خمکاری لولهها دارید، بهتر است از لولههای اسپیرال استفاده کنید.
- صرفه اقتصادی: قیمت لوله اسپیرال نسبت به سایر لولهها مقرونبهصرفهتر است و هزینه تولید آنها پایینتر است.
- قابلیت تولید در قطرهای بزرگ: امکان تولید تا قطر ۱۲۰ اینچ از دیگر مزایای این محصول است.
- انعطافپذیری در فرآیند ساخت: با استفاده از ورقهای فولادی یکسان میتوان لولههای اسپیرال با قطرهای مختلف تولید کرد.
- ایمنی بالاتر در برابر ترکیدن: در صورتی که این لولهها دچار ترک خوردگی شوند، احتمال افزایش سطح ترک در آنها کمتر از سایر لولههاست.
- کاهش افت فشار: سطح داخلی صاف و یکدست باعث کاهش اصطکاک و افت فشار میشود.
- نصب آسان و سریع: سهولت در نصب و راهاندازی از دیگر مزایای این محصول است.
معایب لوله اسپیرال چیست؟
پس از آشنایی با مزایا، نوبت به بررسی معایب لولههای اسپیرال میرسد:
- احتمال بیضیشدن مقطع: در برخی شرایط ممکن است سطح مقطع لولههای اسپیرال در زمان ساخت به جای دایره به شکل بیضی باشد.
- احتمال چروکیدگی: امکان رخ دادن چروکیدگی در این نوع لوله نسبت به سایر لولهها بیشتر است.
- نیاز به پوشش محافظ: برای افزایش مقاومت در برابر خوردگی، نیاز به پوششهای محافظی مانند اپوکسی یا پلیاتیلن دارند.
کاربردهای لوله اسپیرال
در گذشته، لولههای اسپیرال بیشتر در صنعت نفت و گاز مورد استفاده قرار میگرفتند اما با گذشت زمان و پیشرفت فناوری تولید، کیفیت این لولهها بهطور چشمگیری افزایش یافت و زمینه استفاده از آنها در صنایع متنوعتری فراهم شد.
| صنعت | کاربرد |
| صنعت نفت و گاز | انتقال نفت، گاز و آب در خطوط اصلی و شهری |
| تاسیسات ساختمانی | سیستمهای گرمایشی و سرمایشی ساختمانهای بزرگ مانند بیمارستانها و ادارات |
| سیستمهای تهویه مطبوع (HVAC) | انتقال هوا و گاز در سازههای تجاری و صنعتی |
| صنایع شیمیایی و نیروگاهی | انتقال مواد شیمیایی و سیالات با دمای بالا |
| صنایع آب و فاضلاب | خطوط انتقال و سیستمهای تصفیه |
| سازههای فلزی و عمرانی | پلها، اسکلت فلزی و زیرساختهای سنگین |
| حمل و نقل صنعتی | جابجایی و انتقال مواد فله در کامیونهای باری و سیستمهای بارگیری |
عوامل موثر بر قیمت لوله اسپیرال
مزایا و معایب لوله اسپیرال چیست؟ قیمت لوله اسپیرال تحت تاثیر عوامل مختلفی قرار دارد که مهمترین آنها عبارتند از:
- کیفیت ورقهای فولادی: کیفیت ورقهای فولادی به کار رفته در تولید لولههای اسپیرال تأثیر مستقیم بر قیمت دارد.
- نوع جوش: کیفیت جوش در لولههای اسپیرال از اهمیت بالایی برخوردار است. لولههای با کیفیت از جوشکاری قویتری بهره برده و قیمت بالاتری دارند.
- نوع ورق فولادی: در صورتی که از ورقهای فولادی خارجی و وارداتی برای ساخت استفاده شده باشد، قیمت محصول نهایی افزایش خواهد یافت. ورقهای فولادی ساخته شده در داخل کشور نیز از کیفیت بالایی برخوردار بوده و دارای استانداردهای لازم هستند.
- ضخامت و قطر لوله: هرچه ضخامت و قطر لوله بیشتر باشد، قیمت آن نیز بالاتر خواهد بود.
- نوع پوشش محافظ: پوششهای محافظی مانند اپوکسی و پلیاتیلن بر قیمت نهایی تأثیر دارند.
کلام آخر
در این مقاله به بررسی این موضوع پرداختیم که مزایا و معایب لوله اسپیرال چیست و چه کاربردهایی در صنایع مختلف دارد. لوله اسپیرال با ویژگیهایی مانند استحکام بالا، مقاومت در برابر فشار، انعطافپذیری و صرفه اقتصادی، یکی از گزینههای اصلی در پروژههای انتقال سیالات و زیرساختهای صنعتی محسوب میشود. انتخاب صحیح نوع لوله بر اساس جنس، ضخامت، قطر و استانداردهای تولید، نقش مهمی در افزایش طول عمر، ایمنی و عملکرد خطوط انتقال دارد.
سوالات متداول
تفاوت لوله اسپیرال و لوله درز مستقیم چیست؟
لوله اسپیرال با جوشکاری مارپیچی تولید میشود و مقاومت بالاتری نسبت به لولههای درز مستقیم دارد (تا ۲.۵ برابر). همچنین قابلیت تولید در قطرهای بزرگتر از مزایای آن است.
لوله اسپیرال در چه صنایعی کاربرد دارد؟
لوله اسپیرال در صنایع نفت و گاز، آب و فاضلاب، تهویه مطبوع (HVAC)، نیروگاهی، شیمیایی و سازههای عمرانی کاربرد گستردهای دارد.
استانداردهای تولید لوله اسپیرال چیست؟
استانداردهای اصلی شامل AWWA C200 برای خطوط انتقال آب و API 5L برای صنایع نفت و گاز است.
آیا لوله اسپیرال برای انتقال آب آشامیدنی مناسب است؟
بله، لولههای اسپیرال تولید شده بر اساس استاندارد AWWA C200 با پوششهای بهداشتی، برای انتقال آب آشامیدنی مناسب هستند.
چه عواملی بر قیمت لوله اسپیرال تاثیر میگذارند؟
مزایا و معایب لوله اسپیرال چیست؟ کیفیت ورق، نوع جوش، ضخامت، قطر، نوع پوشش محافظ و نوسانات بازار از عوامل موثر بر قیمت هستند.
