ساختمان سه طبقه یکی از انواع سازههای رایج در صنعت ساختمانسازی هستند که نیازمند طراحی دقیق و استفاده از مصالح مناسب برای حفظ ایمنی، استحکام و دوام است. یکی از مهمترین اجزای سازهای در این نوع ساختمانها، تیرآهنها هستند که نقش اصلی را در انتقال بارهای وارده به سایر اجزای سازه مانند ستونها و دیوارها ایفا میکنند.
همچنین، قیمت تیرآهن یکی از فاکتورهای کلیدی در انتخاب این مصالح است؛ زیرا هزینه مصالح تاثیر مستقیم بر بودجه پروژه دارد و باید با نیازهای سازهای و شرایط اقتصادی پروژه متناسب باشد.
در این مقاله از کارآهن، به بررسی انواع تیرآهن مناسب برای ساختمان سه طبقه، نحوه انتخاب آنها و محاسبات مورد نیاز برای طراحی و نصب این مصالح خواهیم پرداخت. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه

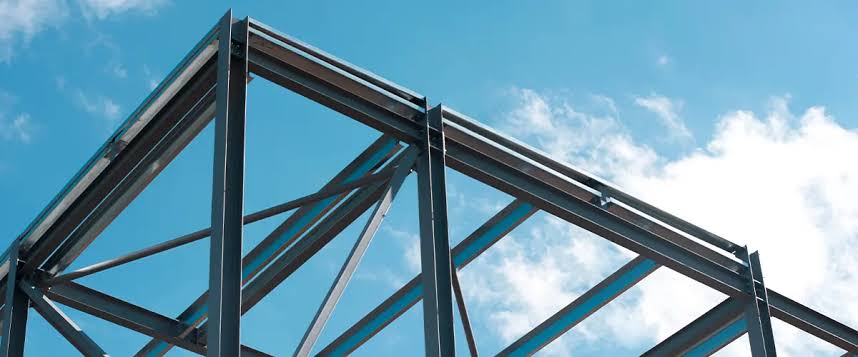

تیرآهن مناسب برای ساختمان سه طبقه
تیرآهنها برای تامین مقاومت لازم در برابر نیروهای بارگذاری شده از سقفها، دیوارها و دیگر اجزای ساختمان عمل میکنند. همچنین تیرآهنها انواع مختلفی دارند که از نظر ابعاد، وزن و شکل با یکدیگر تفاوت دارند.
برای ساختمانهای سهطبقه تیرآهنهایی در سایز ۱۴ تا ۲۴ برای ستونها و تیرهای اصلی مورد استفاده قرار میگیرند. در دهانههای متعارف، سایزهای ۱۶ یا ۱۸ کاربرد بیشتری دارند و به عنوان انتخاب رایج در پروژههای دو یا سهطبقه شناخته میشوند.
تعیین دقیق سایز و نوع تیرآهن تنها به این اعداد محدود نمیشود و باید بر اساس نقشههای سازهای و محاسبات مهندسی مشخص شود. عواملی مانند نوع سیستم باربر جانبی (قاب خمشی یا مهاربندی)، میزان بارهای وارد بر سازه و طول دهانهها در این انتخاب نقش کلیدی دارند.
انواع تیرآهن مناسب برای ساختمان سه طبقه
تیرآهنها در انواع مختلفی تولید میشوند که مهمترین آنها عبارتند از:
| نوع | ویژگیها | کاربرد در ساختمان سه طبقه |
| تیرآهن IPE | مقطع I شکل با بالهای موازی، وزن سبک و قیمت اقتصادی | بهترین گزینه برای ساختمانهای معمولی سه طبقه با بارگذاری متوسط |
| تیرآهن INP | مقطع I شکل با بالهای شیبدار و مقاومت مناسب | قابل استفاده در سازههای با بارگذاری متوسط |
| تیرآهن H (HEB) | مقطع H شکل با بالهای پهن، مقاومت بالا و وزن بیشتر | مناسب برای سازههای با بارگذاری سنگین و دهانههای بلند |
| تیرآهن دوبل | دو تیرآهن به هم متصل و مقاومت بسیار بالا | برای دهانههای بلند یا بارگذاریهای سنگین |
۱- تیرآهن IPE
این نوع تیرآهن به دلیل ویژگیهای خاص خود، برای ساختمانهای معمولی سه طبقه بهترین گزینه است. دارای ابعاد و مقاومتی مناسب برای بارگذاریهای متوسط است و میتواند عملکرد خوبی در مقابل نیروهای خمشی داشته باشد. تیرآهن IPE به دلیل وزن کمتر و قیمت پایینتر، یک گزینه اقتصادی و مقرون به صرفه محسوب میشود.
۲- تیرآهن H (بال پهن)
این نوع تیرآهن برای سازههایی که بار زیادی را تحمل میکنند، مناسب است. در ساختمانهایی با طبقات بیشتر و بارهای سنگینتر مورد استفاده قرار میگیرد. تیرآهن H دارای مقاومت بالاتری است اما قیمت تیرآهن آن نسبت به تیرآهنهای دیگر بیشتر درنظر گرفته میشود.
ابعاد و سایز تیرآهن مناسب برای ساختمان سه طبقه
ابعاد تیرآهن مناسب برای ساختمان سه طبقه باید متناسب با بارهایی که قرار است تحمل کنند انتخاب شود. ابعاد معمول تیرآهن برای ساختمانهای سه طبقه بستگی به نوع و میزان بارگذاری سقفها، دیوارها و دیگر اجزای ساختمان دارد.
سایزهای رایج تیرآهن برای ساختمان سه طبقه عبارتند از:
| سایز تیرآهن | کاربرد |
| ۱۶ | رایجترین سایز برای دهانههای معمولی |
| ۱۸ | مناسب برای دهانههای متوسط |
| ۲۰ | برای دهانههای بلندتر یا بارگذاری بیشتر |
| ۲۲ و ۲۴ | برای بارگذاریهای سنگین و دهانههای خاص |
جدول محاسبه تیرآهن برای ساختمان سه طبقه
برای محاسبه تیرآهن مناسب، باید تعدادی از پارامترهای کلیدی را در نظر گرفت. جدول زیر به شما کمک میکند تا بر اساس وزن و ابعاد تیرآهن، بارهای اعمال شده و دیگر عوامل تأثیرگذار، محاسبات اولیه را انجام دهید:
| نوع | ابعاد (سانتیمتر) | وزن (کیلوگرم بر متر) | حداکثر بار قابل تحمل (کیلونیوتن بر متر) | مقاومت (کیلوگرم بر سانتیمتر مربع) |
| IPE 200 | ۲۰ × ۱۰ | ۲۷.۴ | ۶۰ تا ۷۰ | ۳۰۰ |
| IPE 250 | ۲۵ × ۱۲ | ۴۱.۶ | ۸۰ تا ۱۰۰ | ۳۱۰ |
| IPE 300 | ۳۰ × ۱۴ | ۵۷.۳ | ۱۱۰ تا ۱۴۰ | ۳۲۰ |
| IPE 350 | ۳۵ × ۱۶ | ۷۵.۶ | ۱۴۰ تا ۱۷۰ | ۳۳۰ |
| HEB 200 | ۲۰ × ۲۰ | ۴۶.۹ | ۱۰۰ تا ۱۲۰ | ۳۲۰ |
| HEB 250 | ۲۵ × ۲۵ | ۷۲.۴ | ۱۵۰ تا ۱۸۰ | ۳۳۰ |
| HEB 300 | ۳۰ × ۳۰ | ۹۶.۸ | ۲۰۰ تا ۲۳۰ | ۳۴۰ |
- نوع تیرآهن: نوع انتخابی که میتواند IPE (معمولترین) یا HEB باشد
- ابعاد: ارتفاع (h) و عرض بال (b) تیرآهن
- وزن: وزن تیرآهن به ازای هر متر طول
- حداکثر بار قابل تحمل: بارهایی که تیرآهن میتواند تحمل کند
- مقاومت: مقاومت کششی فولاد در برابر تنشها

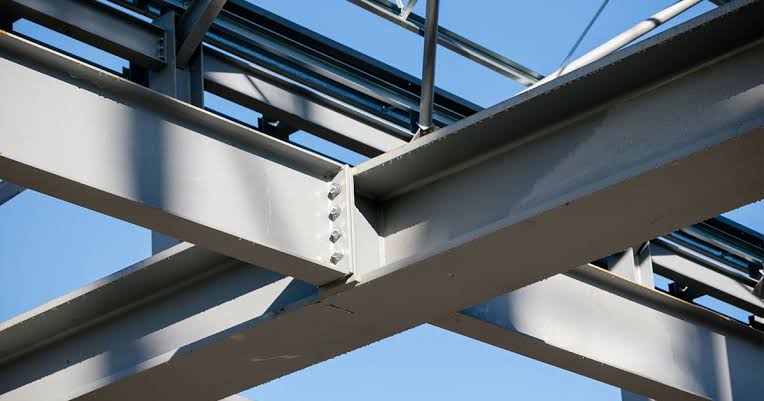

نحوه محاسبه تیرآهن برای ساختمان سه طبقه
برای انتخاب تیرآهن مناسب برای ساختمان سه طبقه، محاسبات دقیق و همچنین توجه به نقشه اسکلت فلزی ضروری است. این محاسبات به تعیین ابعاد و نوع تیرآهن کمک میکند.
مراحل اصلی محاسبه عبارتند از:
۱- محاسبه بارهای وارده
اولین مرحله در محاسبه تیرآهن، تعیین بارهایی است که بر روی تیرآهن قرار میگیرند. این بارها ممکن است شامل بار مرده (وزن مصالح و سازهها) و بار زنده (بارهای متغیر مانند افراد، اثاثیه و تجهیزات) باشند.
فرمول محاسبه بارهای وارده عبارت است از:
- بار مرده (وزن ساختمان): Wمرده = وزن کل ساختمان
- بار زنده (افراد، وسایل و تجهیزات): Wزنده = بار متغیر ناشی از استفاده
- بار کل برای هر تیرآهن: Wکل = Wمرده + Wزنده
۲- تعیین نوع بارگذاری
در ساختمانهای سه طبقه، بارگذاریها به دو دسته اصلی تقسیم میشوند:
- بارهای یکنواخت: که به طور یکنواخت بر روی تیرآهن توزیع میشوند
- بارهای متمرکز: که در یک نقطه خاص وارد میشوند
۳- انتخاب ابعاد و وزن تیرآهن
پس از تعیین بارهای وارده و نوع بارگذاری، باید ابعاد و وزن تیرآهن محاسبه شود. برای این منظور از فرمولهای خاصی استفاده میشود که در مهندسی سازه معتبر هستند.
۴- بررسی تنشها و ایمنی
پس از محاسبه ابعاد تیرآهن، باید تنشهای ناشی از بارگذاری بر آن بررسی شود. این تنشها باید در محدوده مجاز قرار گیرند تا ایمنی سازه حفظ شود.
۵- بررسی شرایط محیطی
در نهایت، شرایط محیطی نیز باید در محاسبات در نظر گرفته شود. در مناطق زلزلهخیز یا نواحی با رطوبت بالا، ممکن است نیاز به استفاده از تیرآهنهای مقاومتر یا تقویتشده باشد.

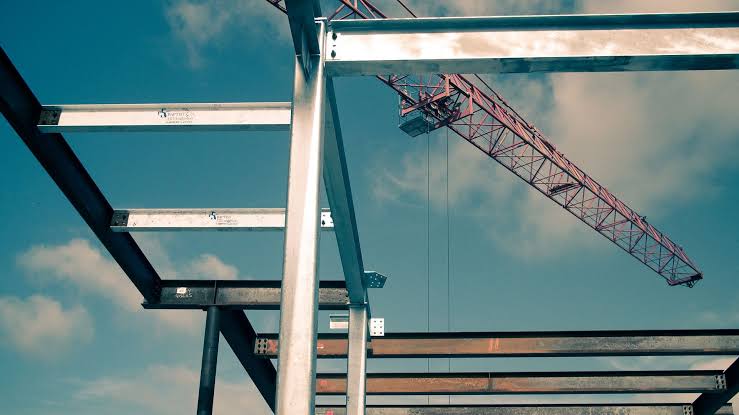

عوامل موثر در انتخاب تیرآهن برای ساختمان سه طبقه
برای انتخاب تیرآهن مناسب برای ساختمان سه طبقه، علاوه بر محاسبات فنی، عوامل مختلف دیگری نیز وجود دارند که باید مورد توجه قرار گیرند:
۱- نوع سازه و طراحی معماری
نوع سازه و طراحی معماری تاثیر زیادی بر انتخاب تیرآهن دارد. برای ساختمانهایی با طراحی باز یا استفاده از دیوارهای سبک، تیرآهنهای سبک و مقاوم مناسبتر هستند. همچنین نوع سقف (سقف عرشه فولادی یا سقف بتنی) نیز میتواند بر انتخاب تاثیر بگذارد.
۲- بارهای دینامیکی و زلزله
یکی از مهمترین عواملی که بر انتخاب تیرآهن تاثیر میگذارد، بارهای دینامیکی ناشی از نیروهای زلزله است. در مناطق زلزله خیز، طراحی تیرآهنها باید به گونهای باشد که توانایی تحمل ارتعاشات و نیروهای جانبی را داشته باشند.
۳- هزینههای اجرایی
هزینههای اجرایی نیز از عوامل مهم در انتخاب تیرآهن هستند. تیرآهنهای بزرگتر و مقاومتر هزینه بالاتری دارند. بنابراین باید بین هزینهها و نیازهای سازهای تعادل برقرار کرد.
۴- شرایط محیطی و نوع خاک
ساختمانهایی که در نواحی با خاک نرم یا مناطق رطوبتی ساخته میشوند، نیاز به تیرآهنهایی با مقاومت بیشتر در برابر خوردگی و زنگزدگی دارند. در این شرایط، استفاده از تیرآهنهای گالوانیزه یا ضدزنگ توصیه میشود.
۵- استانداردها و مقررات محلی
هر کشوری و حتی هر منطقه ممکن است استانداردهای خاصی برای طراحی و انتخاب تیرآهنها داشته باشد. بنابراین باید از مقررات و استانداردهای محلی پیروی کرد تا ایمنی و قانونی بودن سازه تضمین شود.
نرمافزارهای مهندسی در محاسبه تیرآهن
امروزه نرمافزارهای مهندسی مختلفی در دسترس مهندسان عمران و سازه قرار دارد که میتوانند محاسبات مربوط به انتخاب و طراحی تیرآهنها را به سرعت و دقت انجام دهند. این نرمافزارها با استفاده از مدلسازیهای پیشرفته، شرایط مختلف بارگذاری و حتی شرایط محیطی مانند زلزله، باد و بارشهای سنگین را شبیهسازی میکنند.
نرمافزارهای معتبر برای محاسبه تیرآهن عبارتند از:
- SAP2000
- ETABS
- SAFE
تیرآهنهای مرکب و تقویت شده
در برخی ساختمانها، به ویژه آنهایی که بارگذاری سنگین دارند یا در مناطق با شرایط محیطی سخت ساخته میشوند، ممکن است نیاز به استفاده از تیرآهنهای مرکب یا تقویت شده باشد. این تیرآهنها از ترکیب فولاد و بتن یا مواد دیگر ساخته میشوند که باعث افزایش مقاومت و دوام آنها میشود.
مزایای تیرآهنهای مرکب عبارتند از:
- مقاومت بیشتر در برابر نیروهای خمشی و کششی
- کاربرد در سازههای بلندتر و پیچیدهتر
- مقاومت بالا در برابر تغییرات دما و رطوبت
کلام آخر
انتخاب تیرآهن مناسب برای ساختمان سه طبقه نیاز به محاسبات دقیق و انتخاب مصالحی با ویژگیهای فنی خاص دارد. برای تامین ایمنی و کارایی سازه، انتخاب صحیح تیرآهن باید با دقت و مطابق با استانداردهای مهندسی انجام گیرد. مجموعهای از عوامل فنی، اقتصادی و محیطی باید در نظر گرفته شوند تا تیرآهن انتخابشده بتواند بارهای وارده را تحمل کند و عمر مفید ساختمان افزایش یابد.
در نهایت، این انتخاب نه تنها بر استحکام ساختمان تاثیر میگذارد بلکه در طولانی مدت باعث کاهش هزینههای نگهداری و تعمیرات نیز خواهد شد.
سوالات متداول
برای ساختمان سه طبقه از چه سایز تیرآهنی استفاده میشود؟
برای ساختمان سه طبقه از تیرآهن سایز ۱۴ تا ۲۴ استفاده میشود و سایز ۱۶ یا ۱۸ در دهانههای معمولی رایجترین گزینه است.
چطور میتوان مقدار تیرآهن مورد نیاز برای ساختمان سه طبقه را محاسبه کرد؟
مقدار تیرآهن مورد نیاز بر اساس نقشه سازهای، بارهای مرده و زنده و طول دهانهها توسط مهندس محاسب تعیین میشود.
بهترین تیرآهن برای ساخت ساختمان سه طبقه چیست؟
بهترین تیرآهن برای ساختمان سه طبقه IPE یا H است که بسته به بارگذاری و طراحی انتخاب میشود. تیرآهن IPE برای بارگذاری متوسط و تیرآهن H برای بارگذاری سنگین مناسبتر است.
چه عواملی بر انتخاب تیرآهن برای ساختمان سه طبقه تاثیر میگذارند؟
عوامل موثر شامل نوع سازه، بارهای مرده و زنده، طول دهانهها، شرایط زلزلهخیزی، نوع خاک، هزینههای اجرایی و استانداردهای محلی هستند.
آیا میتوان از تیرآهن دوبل در ساختمان سه طبقه استفاده کرد؟
بله، در صورت وجود دهانههای بلند یا بارگذاری سنگین، استفاده از تیرآهن دوبل میتواند راهکار مناسبی باشد.
