خمکاری میلگرد یکی از حساسترین مراحل آرماتوربندی در سازههای بتنی است که تاثیر مستقیم بر ایمنی، دوام و عملکرد نهایی ساختمان دارد. رعایت نکردن ضوابط فنی در این فرایند، مانند انتخاب شعاع خم نامناسب یا استفاده از دستگاههای غیراستاندارد، میتواند مقاومت کششی میلگرد را تا ۴۰ درصد کاهش دهد و باعث ایجاد ترکهای مویی، کاهش گیرایی بتن و در نهایت خطرات جبرانناپذیری برای سازه شود.
در این مقاله از کارآهن، به بررسی کامل ضوابط خمکاری میلگرد بر اساس آییننامههای معتبر، انواع روشهای خمکاری، معرفی دستگاههای مورد نیاز از ساده تا صنعتی، و نکات کلیدی اجرایی میپردازیم تا بتوانید آرماتوربندی را با بالاترین کیفیت و ایمنی انجام دهید. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۵ دقیقه
خمکاری میلگرد چیست؟
خمکاری میلگرد فرایندی مکانیکی برای تغییر شکل میلگردهای فولادی به اشکال موردنیاز در آرماتوربندی است. این کار با اعمال نیروی کنترل شده و رعایت حداقل شعاع خم انجام میشود تا ساختار متالورژیکی و مقاومت فولاد حفظ گردد.
هدف از خمکاری میلگرد عبارتند از:
- ایجاد طول مهاری مناسب
- انتقال صحیح نیرو در اعضای بتنی
- تامین پیوستگی بین تیر، ستون و فونداسیون
- اجرای جزئیات آرماتوربندی مطابق نقشه
ضوابط استاندارد آییننامهای خمکاری میلگرد
رعایت ضوابط زیر هنگام خمکاری میلگرد الزامی است:
| ضوابط | توضیح |
| شعاع خم | نباید از حداقل مقدار مجاز کمتر باشد |
| دمای محیط | خمکاری در دمای زیر صفر درجه ممنوع است |
| سرعت خمکاری | باید یکنواخت و بدون ضربه ناگهانی باشد |
| تعداد خم | خم کردن مجدد میلگرد در یک نقطه ممنوع است |
| برش اولیه | برش باید صاف و بدون پلیسه باشد |
| هشدار: خمکاری غیراصولی باعث ایجاد ترکهای مویی و کاهش مقاومت کششی میلگرد میشود. | |
جدول حداقل شعاع خمکاری میلگرد
بر اساس آییننامههای اجرایی، حداقل قطر داخلی خم بر اساس نوع میلگرد عبارتند از:
| نوع میلگرد | حداقل قطر داخلی خم |
| میلگرد ساده (A1) | ۳ برابر قطر میلگرد (۳db) |
| میلگرد آجدار (A2) | ۴ برابر قطر میلگرد (۴db) |
| میلگرد آجدار پرمقاومت (A3, A4) | ۶ تا ۸ برابر قطر میلگرد (۶-۸db) |
| برای میلگرد A3 به قطر ۱۶mm، حداقل قطر داخلی خم = ۱۶ × ۶ = ۹۶ میلیمتر | |
انواع خم میلگرد + کاربردها
| نوع خم | زاویه (درجه) | کاربرد | توضیح |
| خم ۹۰ درجه | ۹۰ | آرماتورهای طولی | تغییر مسیر و مهار نیروها |
| خم ۱۳۵ درجه | ۱۳۵ | خاموتهای لرزهای | افزایش گیرایی و مهار برش |
| خم ۱۸۰ درجه | ۱۸۰ | قلاب انتهایی | جلوگیری از بیرونکشیدگی |
| خم U شکل | متغیر | فونداسیون و تیرها | اتصال دو آرماتور |
| خم S شکل | متغیر | آرماتورهای خاص | توزیع یکنواخت تنش |
| خم عصایی (ادکا) | متغیر | سقف تیرچه بلوک | مهار میلگردهای کششی |
روشهای خمکاری میلگرد
۱- خمکاری دستی (با آچار خم کن)
- مناسب میلگردهای سبک (زیر ۱۰ میلیمتر)
- دقت وابسته به مهارت اپراتور
- کاربرد: تعمیرات و اصلاحات جزئی
۲- خمکاری با صفحه خم کن دستی
- دارای پینهای ثابت و متحرک
- مناسب خاموتها و خمهای ساده
- حجم کار: متوسط
۳- خمکاری با دستگاه برقی
- سرعت و دقت بالا
- کنترل زاویه دقیق
- مناسب پروژههای بزرگ
۴- خمکاری با دستگاه هیدرولیکی
- مناسب میلگردهای قطور (بالای ۲۵ میلیمتر)
- نیروی یکنواخت و کنترل شده
- کاربرد: خمهای سنگین
۵- خمکاری سرد
- بدون حرارت انجام میشود
- نیازمند رعایت شعاع مجاز خم
۶- خمکاری گرم (با تایید ناظر)
- با پیش گرمایش کنترل شده
- فقط در موارد خاص مجاز است
معرفی دستگاههای خم و برش میلگرد

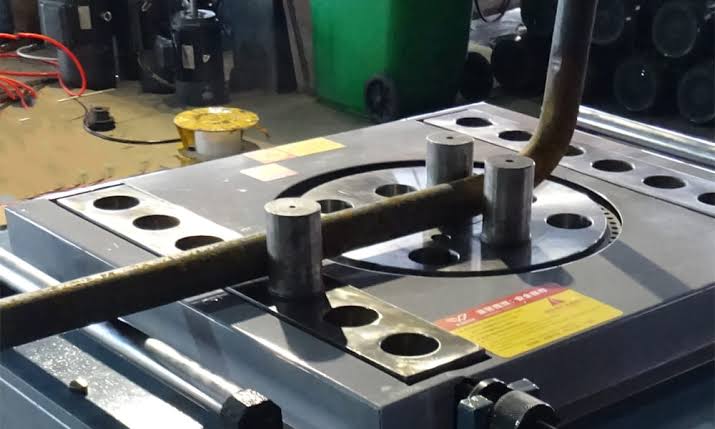

۱- دستگاه خم کن میلگرد (برقی)
| کاربرد | خمکاری انبوه میلگرد |
| مزایا | دقت بالا، سرعت زیاد، یکنواختی خم |
| ویژگی | دارای صفحه گردان و پدال کنترل |
۲- دستگاه خم و برش میلگرد (دوکاره)
- انجام همزمان برش و خم
- افزایش بهرهوری در کارگاه
- کاهش خطای انسانی
۳- صفحه خم کن میلگرد
- قطعه اصلی در دستگاههای خم کن
- کنترل دقیق شعاع خم
- جلوگیری از تمرکز تنش

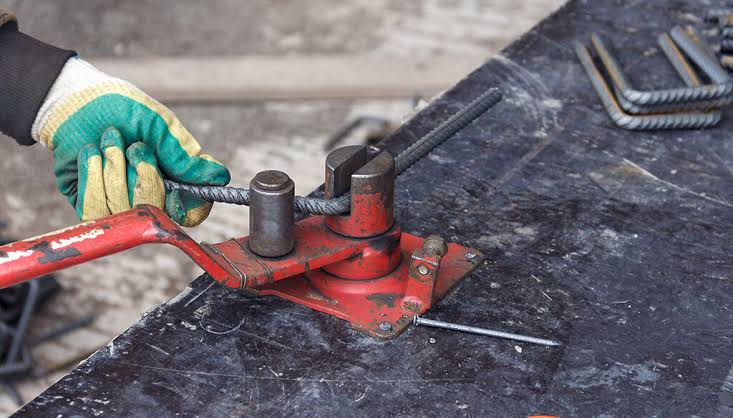

۴- آچار خم کن میلگرد (دستی)
- ابزار ساده و پرتابل
- مناسب عملیات جزئی
۷- کاربردهای خمکاری میلگرد در ساختمان
- اجرای خاموت در تیر و ستون
- ساخت سنجاقی برای مهار میلگردهای طولی
- اجرای خم ۹۰ درجه برای گیرایی بهتر
- اجرای خم ۱۳۵ درجه در خاموتهای لرزهای
- ساخت میلگرد عصایی (ادکا) در سقفهای تیرچه بلوک
- ایجاد قلاب انتهایی برای افزایش طول مهاری
- مهار میلگرد در فونداسیون، تیر، ستون و دیوار برشی
- کنترل باز شدن ترک در نواحی کششی بتن
- افزایش پیوستگی بین میلگرد و بتن
نکات ایمنی و اجرایی حین خمکاری میلگرد
| نکته | توضیح |
| بررسی دستگاه | قبل از شروع، سلامت تجهیزات را کنترل کنید |
| استفاده از وسایل ایمنی | دستکش، عینک و کفش ایمنی الزامی است |
| دمای محیط | در هوای سرد (زیر منفی ۵ درجه) خمکاری ممنوع |
| تنظیم شعاع خم | مطابق جدول استاندارد تنظیم شود |
| برش دقیق | انتهای میلگرد بدون پلیسه باشد |
| خم مجدد ممنوع | خم کردن مجدد در یک نقطه مجاز نیست |
کلام آخر
خمکاری میلگرد یکی از حساسترین و تعیینکنندهترین مراحل آرماتوربندی در سازههای بتنی است که رعایت دقیق ضوابط فنی آن، از انتخاب شعاع خم مناسب تا استفاده از دستگاههای استاندارد، نقشی حیاتی در حفظ مقاومت، دوام و ایمنی نهایی ساختمان دارد.
این اصول نهتنها باعث کاهش قابلتوجه مقاومت میلگرد و ایجاد ترکهای مویی میشود بلکه میتواند هزینههای سنگین تعمیرات و حتی خطرات جانی را به همراه داشته باشد. با انتخاب روش خمکاری مناسب بر اساس قطر و نوع میلگرد، استفاده از تجهیزات استاندارد و رعایت نکات ایمنی، میتوانید کیفیت آرماتوربندی را به حداکثر برسانید و عمر مفید سازه را تضمین کنید.
سوالات متداول
حداقل شعاع خم برای میلگردهای آجدار چقدر است؟
برای میلگرد A2 حداقل ۴ برابر قطر و برای A3 و A4 حداقل ۶ تا ۸ برابر قطر میلگرد است.
آیا میتوان میلگرد را در دمای زیر صفر خمکاری کرد؟
خیر، خمکاری در دمای زیر صفر درجه ممنوع است و باعث شکنندگی و ترک میلگرد میشود.
بهترین دستگاه برای خمکاری میلگردهای قطور چیست؟
دستگاه خمکن هیدرولیکی بهترین گزینه برای میلگردهای با قطر بالای ۲۵ میلیمتر است.
تفاوت خمکاری سرد و گرم چیست؟
خمکاری سرد بدون حرارت و رایجترین روش است؛ خمکاری گرم فقط با تایید ناظر و در موارد خاص انجام میشود.
عواقب خمکاری غیراستاندارد چیست؟
ایجاد ترکهای مویی، کاهش مقاومت کششی تا ۴۰ درصد، کاهش گیرایی بتن و خطر شکست سازه در هنگام بارگذاری.
