جوشکاری پروفیلهای آهنی، یکی از پرکاربردترین فرایندها در صنایع ساختمانی، تولیدی و فلزکاری است. از ساخت اسکلت فلزی ساختمانها و درب و پنجرههای آهنی گرفته تا تولید مبلمان صنعتی، نردهها و تجهیزات سنگین، همگی به اتصال صحیح و مقاوم پروفیلها نیاز دارند. کیفیت این اتصالات، تاثیر زیادی بر استحکام، ایمنی و عمر مفید سازه دارد و هرگونه سهل انگاری در آن میتواند هزینههای جبرانناپذیری به همراه داشته باشد.
در این مقاله از کارآهن، به آموزش روشهای جوشکاری پروفیل، نکات طلایی در انتخاب آمپر و الکترود، مراحل اجرا، مشکلات رایج و استانداردهای فنی میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه
جوشکاری پروفیل چیست؟
جوشکاری پروفیل، فرایند اتصال دو یا چند قطعه پروفیل فولادی با استفاده از حرارت و ذوب موضعی فلزات است. این فرایند، یک اتصال دائمی و یکپارچه ایجاد میکند که در بسیاری از موارد، استحکامی برابر یا حتی بیشتر از خود فلز پایه دارد. پروفیلها بر اساس ضخامت به دو دسته کلی نازک (زیر ۲ میلیمتر) و ضخیم (بالای ۲ میلیمتر) تقسیم میشوند و هر کدام نیازمند تکنیک، آمپر و الکترود مخصوص به خود هستند.
از طرفی، جوشکاری اصولی، علاوه بر تامین ایمنی سازه، نقش مهمی در زیبایی نهایی کار، به ویژه در پروژههای نمایان مانند درب و پنجره و نردهها ایفا میکند.
انواع روشهای جوشکاری پروفیل
انتخاب روش جوشکاری، اولین و مهمترین تصمیمی است که باید بر اساس ضخامت پروفیل، نوع فلز، دسترسی به تجهیزات و بودجه پروژه اتخاذ شود.
۱- جوشکاری قوس الکتریکی (SMAW)
این روش که با نام جوشکاری با الکترود پوششدار نیز شناخته میشود، رایجترین روش برای جوشکاری پروفیلهای آهنی در کارگاهها و پروژههای ساختمانی است.
| معیارها | توضیح |
| مزایا | تجهیزات ساده و ارزان، قابلیت استفاده در فضای باز و مناسب برای پروفیلهای ضخیم |
| معایب | سرعت پایینتر، پاشش جرقه زیاد، نیاز به مهارت برای تمیزکاری پس از جوش |
| کاربرد | اسکلت فلزی، سولهها، تعمیرات سنگین و جوشکاری پروفیلهای با ضخامت بالای ۳ میلیمتر |
۲- جوشکاری با گاز محافظ (MIG/MAG)
در این روش، از یک سیم جوش قابل مصرف و گاز محافظ (آرگون برای MIG و دیاکسید کربن یا مخلوط برای MAG) برای ایجاد جوشی تمیز و بدون تخلخل استفاده میشود.
| معیارها | توضیح |
| مزایا | سرعت بالا، کاهش پاشش، جوش یکنواخت و زیبا و کنترل عالی روی حرارت (مناسب برای پروفیلهای نازک). |
| معایب | تجهیزات و گاز مصرفی بالاتر و عدم کارایی در فضای باز با باد شدید |
| کاربرد | صنایع خودروسازی، تولید مبلمان فلزی، ساخت درب و پنجره و جوشکاری پروفیلهای نازک (زیر ۳ میلیمتر) |
۳- جوشکاری TIG (GTAW)
TIG یکی از دقیقترین روشهای جوشکاری است که از الکترود غیرمصرفی تنگستن و گاز آرگون برای ایجاد جوشی با کیفیت بسیار بالا استفاده میکند.
| معیارها | توضیح |
| مزایا | کیفیت فوقالعاده، کنترل کامل بر حرارت، جوش تمیز و بدون پاشش و مناسب برای فلزات حساس |
| معایب | سرعت پایین، نیاز به مهارت و تجربه بالا و تجهیزات گران قیمت |
| کاربرد | صنایع هوافضا، پتروشیمی، قطعات حساس و ظریف، جوشکاری پروفیلهای نازک استیل و آلومینیوم |
جدول مقایسه روشهای جوشکاری پروفیل
| روش | ضخامت مناسب | سرعت | هزینه تجهیزات | کیفیت جوش | مهارت مورد نیاز |
| قوس الکتریکی (SMAW) | ضخیم (بالای ۳ میلیمتر) | متوسط | پایین | خوب | متوسط |
| MIG/MAG | نازک تا متوسط | بالا | متوسط | عالی | متوسط |
| TIG | نازک تا بسیار نازک | پایین | بالا | فوقالعاده | بالا |
مراحل جوشکاری پروفیل آهنی
مرحله ۱: آمادهسازی سطح
هرگونه آلودگی مانند زنگزدگی، رنگ، چربی، گرد و غبار و اکسیدهای سطحی، کیفیت جوش را به شدت کاهش میدهد. با استفاده از برس سیمی، سنگ فرز یا محلولهای ضد چربی، سطح پروفیل را در ناحیه اتصال به طور کامل تمیز کنید تا فلز براق نمایان شود. این کار، نفوذ بهتر الکترود و چسبندگی ایدهآل را تضمین میکند.
مرحله ۲: انتخاب و تنظیم دستگاه جوش
- انتخاب الکترود: برای پروفیلهای آهنی عمومی، الکترود E6013 به دلیل قوس پایدار، شروع آسان و ظاهر جوش زیبا، بهترین گزینه است. از طرفی، برای کارهای سنگینتر، از الکترود E7018 (مقاومتر و کربن پایینتر) استفاده کنید.
- تنظیم آمپر (شدت جریان): پارامتر مهم که به صورت مستقیم بر کیفیت جوش اثر میگذارد. به عنوان یک قاعده کلی، برای پروفیلهای نازک، متوسط و ضخیم، از آمپرهای زیر استفاده کنید:
| پروفیل نازک (۱ تا ۲ میلیمتر) | آمپر ۴۰ تا ۸۰ آمپر (برای جلوگیری از سوراخ شدن) |
| پروفیل متوسط (۳ تا ۴ میلیمتر) | آمپر ۸۰ تا ۱۱۰ آمپر |
| پروفیل ضخیم (۵ میلیمتر به بالا) | آمپر ۱۱۰ تا ۱۴۰ آمپر یا بیشتر (با توجه به قطر الکترود) |
مرحله ۳: اجرای جوش (تکنیک و زاویه)
| زاویه الکترود | الکترود را با زاویه ۱۵ تا ۳۰ درجه نسبت به سطح کار (در جهت حرکت) نگه دارید. این زاویه، بهترین نفوذ را ایجاد کرده و پاشش را کاهش میدهد |
| سرعت حرکت | سرعت حرکت دست جوشکار باید یکنواخت باشد. حرکت خیلی سریع، جوش را ناقص و کم عمق میکند. حرکت خیلی کُند نیز، باعث تجمع فلز مذاب، برآمدگی و حتی سوختگی پروفیل نازک میشود |
| طول قوس | فاصله نوک الکترود تا سطح کار را حدود ۳ تا ۵ میلیمتر (به اندازه قطر الکترود) نگه دارید. قوس بلند باعث پاشش زیاد و نفوذ کم میگردد |
مرحله ۴: بازرسی و تست جوش
پس از اتمام جوشکاری، جوش را از نظر یکنواختی، عدم وجود ترک، حفره یا تخلخل و نفوذ کامل بررسی کنید. در پروژههای حساس صنعتی، از تستهای غیرمخرب مانند تست التراسونیک یا تست رادیوگرافی برای اطمینان از سلامت داخلی جوش استفاده میشود.
مرحله ۵: پرداخت نهایی
با استفاده از سنگ فرز یا برس سیمی، پاششهای اضافی و ناهمواریهای سطح جوش را تمیز کنید تا برای رنگآمیزی یا استفاده نهایی آماده شود. این کار علاوه بر زیبایی، از نقاط احتمالی شروع خوردگی جلوگیری میکند.

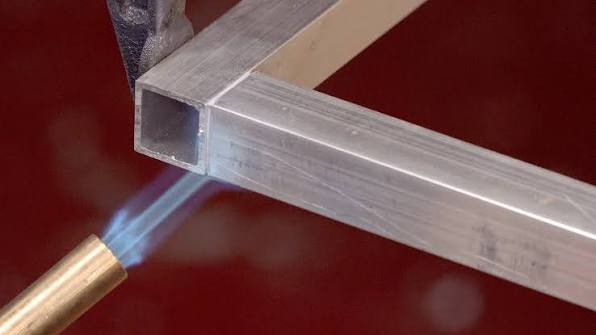

ترفندهای طلایی برای جوشکاری پروفیل
- پیش گرمایش برای پروفیلهای ضخیم: برای پروفیلهای بسیار ضخیم (بالای ۱۰ میلیمتر)، پیش گرمایش تا حدود ۱۰۰ تا ۱۵۰ درجه سانتیگراد از ترک خوردن و تنشهای حرارتی جلوگیری بعمل میآورد.
- استفاده از خنککننده: برای پروفیلهای نازک، برای جلوگیری از تاب برداشتن، میتوانید پس از هر جوش کوتاه، از هوای فشرده یا اسفنج مرطوب برای خنک کردن سریع استفاده کنید.
- جوشکاری نقطهای: قبل از جوشکاری نهایی، با چند جوش نقطهای در فواصل مختلف، قطعات را در جای خود ثابت کنید تا از جابجایی و تغییر شکل در حین جوشکاری اصلی جلوگیری شود.
- تمیزکاری بین لایهها: اگر جوشکاری نیاز به چند لایه دارد، بین هر لایه، سرباره (تفاله) را با چکش و برس سیمی تمیز کنید تا جوش لایه بعدی عاری از نقص باشد.
مشکلات رایج در جوشکاری پروفیل + راهکارهای آن
| مشکل | علت | راهکار |
| سوراخ شدن پروفیل نازک | آمپر بالا، سرعت حرکت کم و قوس طولانی | کاهش آمپر، افزایش سرعت و کوتاه کردن قوس |
| نفوذ ناکافی جوش | آمپر پایین، سرعت زیاد وزاویه الکترود نامناسب | افزایش آمپر، کاهش سرعت و تنظیم زاویه ۱۵ تا ۳۰ درجه |
| پاشش زیاد جرقه | آمپر بالا، قوس بلند و الکترود نامناسب | کاهش آمپر، کوتاه کردن قوس و تعویض الکترود |
| ترک خوردن جوش | سرد شدن سریع، فلز پایه ناخالص و عدم پیشگرمایش | پیش گرمایش و استفاده از الکترود با کربن پایین (E7018) |
| تاب برداشتن و تغییر شکل پروفیل | حرارت ورودی بالا و عدم استفاده از جوش نقطهای | کاهش حرارت، استفاده از گیره و جوش نقطهای |
استانداردهای جوشکاری پروفیل
رعایت استانداردهای ملی و بینالمللی، ضامن ایمنی و دوام سازه است:
- استاندارد AWS (انجمن جوشکاری آمریکا): مرجع اصلی برای فرایندها، مواد مصرفی و روشهای آزمایش.
- استاندارد ISO (سازمان بینالمللی استانداردسازی): ارائهدهنده الزامات سیستم مدیریت کیفیت در جوشکاری.
- مبحث دهم مقررات ملی ساختمان ایران: شامل ضوابط اجباری برای اجرای جوش در سازههای فولادی ساختمان.
لازم به یادآوری است که در پروژههای عمرانی، رعایت این استانداردها و انجام تستهای کیفی (مانند تست کشش یا خمش) یک الزام قانونی به حساب میآید.
هزینه جوشکاری پروفیل + عوامل موثر بر هزینه
نرخ جوشکاری به عواملی بستگی دارد که باید در برآورد هزینه در نظر گرفته شوند. از جمله عوامل میتوان به موارد زیر اشاره کرد:
- ضخامت و نوع پروفیل: پروفیلهای ضخیمتر و آلیاژهای خاص، به زمان و انرژی بیشتری نیاز دارند.
- روش جوشکاری: روشهای TIG و MIG/MAG به دلیل تجهیزات و گاز مصرفی، هزینهی بیشتری نسبت به روش قوس الکتریکی دارند.
- موقعیت جوشکاری: جوشکاری در ارتفاع یا فضاهای تنگ، دستمزد بیشتری دارد.
- دستمزد جوشکار: مهارت و تجربه جوشکار، عامل مهمی در هزینه نهایی است.
- نوسانات قیمت آهن: افزایش قیمت مواد اولیه، به طور غیرمستقیم بر هزینه تمام شده هر پروژه تاثیر دارد.
کلام آخر
جوشکاری پروفیل آهنی، تلفیقی از دانش فنی، مهارت عملی و دقت فراوان است. موفقیت در این زمینه، نه تنها به استحکام و ایمنی سازه میانجامد، بلکه باعث صرفهجویی در زمان، کاهش هزینههای تعمیرات و افزایش طول عمر مفید پروژه میشود. با انتخاب روش مناسب، رعایت آمپر و الکترود صحیح، و بهکارگیری ترفندهای حرفهای، میتوانید از رایجترین اشتباهات جلوگیری کنید.
سوالات متداول
بهترین الکترود برای جوشکاری پروفیل آهنی چیست؟
برای اکثر پروفیلهای ساختمانی، الکترود E6013 به دلیل شروع آسان، قوس پایدار و ظاهر جوش زیبا، بهترین گزینه است. از طرفی، برای کارهای سنگین و سازههای تحت تنش بالا، الکترود E7018 با استحکام کششی بالاتر و قابلیت جوشکاری در تمام جهات، انتخاب بهتری محسوب میشود.
آمپر مناسب برای جوشکاری قوطی ۲ میلیمتری چقدر است؟
برای پروفیل قوطی با ضخامت ۲ میلیمتر، آمپر حدود ۴۰ تا ۶۰ آمپر مناسب است. شروع با آمپر پایینتر و افزایش تدریجی آن تا رسیدن به نفوذ مطلوب، از سوراخ شدن پروفیل جلوگیری میکند. همیشه قبل از شروع کار، روی یک قطعه ضایعاتی تست کنید.
آیا برای جوشکاری پروفیل نازک باید از دستگاه اینورتر استفاده کرد؟
دستگاههای اینورتر به دلیل کنترل دقیقتر جریان و قوس پایدار، برای جوشکاری پروفیلهای نازک (زیر ۲ میلیمتر) بسیار مناسبتر از دستگاههای ترانسفورماتوری قدیمی هستند و احتمال سوختگی و سوراخ شدن را به شدت کاهش میدهند.
چرا جوش پس از سرد شدن ترک میخورد؟
ترک خوردن جوش پس از سرد شدن، به دلیل سرد شدن سریع، وجود ناخالصی در فلز پایه (مانند گوگرد یا فسفر)، یا عدم پیش گرمایش در قطعات ضخیم رخ میدهد. استفاده از الکترود با کربن معادل پایینتر (مانند E7018) و اجازه دادن به جوش برای خنک شدن تدریجی، این مشکل را برطرف مینماید.
آیا میتوان پروفیل گالوانیزه را جوش داد؟
بله اما جوشکاری پروفیل گالوانیزه (با پوشش روی) نیازمند احتیاط ویژه است. بخار آلیاژ روی (زینک) سمی است، بنابراین باید در فضای باز با تهویه عالی و با استفاده از ماسک مخصوص جوشکاری کار کرد. همچنین باید پوشش روی را در ناحیه جوش سابید تا از ایجاد تخلخل و ترک جلوگیری شود. برای این کار، از الکترودهای روتایل با ولتاژ پایین استفاده کنید.
