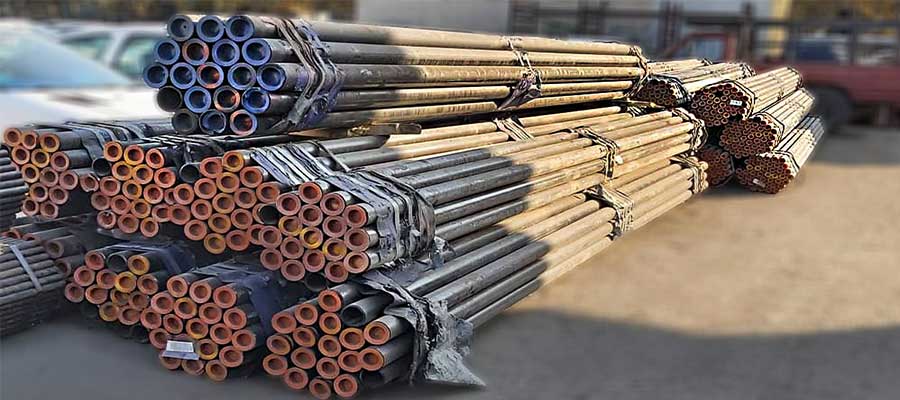

کاربردهای لوله مانیسمان که باید بدانید. لوله مانیسمان که با نام لوله بدون درز نیز شناخته میشود، یکی از مهمترین محصولات فولادی صنعتی است که به دلیل نبود جوش و درز در ساختار خود، استحکام فوقالعادهای دارد. این لولهها با استفاده از روش نورد گرم یا سرد از بیلت فولادی تولید میشوند و بر خلاف لولههای جوشی، هیچ نقطه ضعفی در امتداد طولی ندارند.
به همین دلیل، لوله مانیسمان انتخاب اول مهندسان در پروژههایی است که با فشار بالا، دمای شدید و سیالات خورنده سروکار دارند. در این مقاله از کارآهن، مهمترین کاربردهای لوله مانیسمان را در صنایع مختلف بررسی میکنیم.
برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۸ دقیقه
لوله مانیسمان چه مزایایی دارد؟
لوله مانیسمان نام خود را از اختراع آلمانیها در اواخر قرن نوزدهم گرفته است. فرایند تولید آن شامل سوراخ کردن یک بیلت فولادی استوانهای گرم و سپس کشش و نورد آن به ضخامت و قطر دلخواه میباشد. این روش باعث میشود لوله فاقد هرگونه درز یا اتصال جوشی باشد.
مزایای لوله مانیسمان نسبت به لولههای جوشی عبارتند از:
| ویژگی | لوله مانیسمان (بدون درز) | لوله جوشی (درزدار) |
| یکپارچگی ساختاری | عالی؛ بدون نقطه ضعف | خوب؛ درز جوش نقطه ضعف بالقوه |
| تحمل فشار | بسیار بالا (مناسب برای ۱۰۰۰+ بار) | متوسط تا بالا |
| مقاومت در برابر خوردگی | عالی (بدون ناحیه مستعد خوردگی جوش) | خوب (ناحیه جوش حساستر) |
| دمای کاری | بسیار بالا (تا ۶۰۰ درجه سانتیگراد) | محدودتر |
| قیمت | بالاتر | پایینتر |
کاربردهای لوله مانیسمان
۱- خطوط انتقال و استخراج نفت و گاز
اصلیترین و گستردهترین کاربرد لوله مانیسمان در صنعت نفت و گاز است. این لولهها در دو بخش اصلی استفاده میشوند:
استخراج از چاههای نفت و گاز
لولههای مانیسمان به عنوان لولههای جداری، لولههای آستری و لولههای حفاری درون چاههای نفت و گاز نصب میشوند. این لولهها باید فشارهای عظیم سیالات در اعماق زمین (گاهی بیش از ۱۰۰۰ اتمسفر) را تحمل کنند و در عین حال در برابر سولفید هیدروژن (H2S) و دیاکسید کربن که باعث ترک خوردگی میشوند، مقاوم باشند. نبود درز جوش در این لولهها، خطر نشت و شکست را به شدت کاهش میدهد.
خطوط انتقال بین شهری و فرا ساحلی
برای انتقال نفت خام، گاز طبیعی و فرآوردههای نفتی در فواصل طولانی (از پالایشگاه تا بنادر یا مصرفکنندگان) از لولههای مانیسمان با قطرهای بالا (تا ۲۴ اینچ) استفاده میشود. این خطوط به طور معمول در شرایط آب و هوایی سخت، زیر دریا یا در مناطق زلزلهخیز نصب میشوند و یکپارچگی لوله مانیسمان، ایمنی طولانیمدت آنها را تضمین میکند.
گریدهای رایج لوله مانیسمان در صنعت نفت شامل API 5L Gr B، X42، X52، X60، X65 و X70 هستند که هرکدام برای فشار و دمای خاصی طراحی شدهاند.
۲- صنایع پالایشگاهی و پتروشیمی
کاربردهای لوله مانیسمان چیست؟ پالایشگاههای نفت و پتروشیمیها مکانهایی هستند که سیالات با دما و فشار بسیار بالا و همچنین مواد شیمیایی خورنده در آنها جریان دارد. لوله مانیسمان در این صنایع به ویژه در بخشهای زیر کاربرد دارد:
- واحدهای تقطیر: نفت خام در برجهای تقطیر تا دمای بیش از ۳۵۰ درجه سانتیگراد حرارت میبیند. لولههای مانیسمان با گرید آلیاژی (مانند ASTM A335 P11، P22 و P91) باید در برابر تنش حرارتی و خوردگی ناشی از گوگرد مقاومت کنند.
- واحدهای کراکینگ و ریفرمینگ: در این فرایندها، هیدروکربنها در فشار و دمای بسیار بالا شکسته میشوند. لولههای مانیسمان ضد خوردگی (مانند فولاد ضد زنگ ۳۱۶ و ۳۰۴) برای جلوگیری از نشت مواد سمی و آتشسوزی ضروری هستند.
- خطوط انتقال مواد شیمیایی: اسیدها، بازها و حلالهای صنعتی از طریق لولههای مانیسمان با پوششهای خاص یا از جنس آلیاژهای مقاوم به خوردگی جابجا میشوند.
۳- مبدلهای گرمایی و حرارتی (بویلرها و اواپراتورها)
مبدلهای حرارتی قلب بسیاری از فرآیندهای صنعتی هستند. در این تجهیزات، انرژی حرارتی بین دو سیال (به طور مثال بخار و آب یا گاز داغ و روغن) مبادله میشود. لولههای مانیسمان به دلایل زیر در این مبدلها استفاده میشوند:
- هدایت حرارتی مطلوب: فولاد کربنی و آلیاژی انتقال حرارت خوبی دارند.
- مقاومت در برابر تنش حرارتی: تغییرات دما در مبدلها میتواند باعث انبساط و انقباض مکرر شود. لوله بدون درز نسبت به لوله جوشی در برابر خستگی حرارتی مقاومتر است.
- ضخامت یکنواخت: تولید دقیق لوله مانیسمان به یکنواختی ضخامت دیواره کمک میکند که برای محاسبات انتقال حرارت حیاتی است.
استانداردهای رایج برای این کاربرد ASTM A179 (لوله فولادی کربنی برای مبدلها)، A192 (برای بویلرهای فشار بالا) و A213 (لوله آلیاژی فریتی و آستنیتی) هستند.
۴- نیروگاههای تولید برق (حرارتی، هستهای و سیکل ترکیبی)
در نیروگاهها، لوله مانیسمان نقش حیاتی در چند بخش ایفا میکند:
بویلرها (دیگهای بخار)
لولههای مانیسمان در دیوارههای بویلر و در ابرهیترها و ری هیترها نصب میشوند تا بخار با دمای ۵۰۰ تا ۶۰۰ درجه سانتیگراد و فشار بالای ۱۰۰ بار را بدون خطر ترکیدن هدایت کنند. لولههای ASTM A213 T11، T22 و T91 از گریدهای رایج هستند.
خطوط تغذیه بویلر
آبی که با فشار بسیار بالا (تا ۳۰۰ بار) به بویلر تزریق میشود، از لولههای مانیسمان ضخیمجدار (مانند ASTM A106 Gr. C) عبور میکند.
نیروگاههای هستهای
در راکتورهای هستهای، لولههای مانیسمان استاندارد (به طور مثال ASTM A376 برای لولههای فولاد ضد زنگ) برای انتقال مایع خنککننده (آب سنگین یا سدیم مایع) به کار میروند و ایمنی در برابر تشعشع و فشار بسیار حائز اهمیت است.
۵- صنایع آب، فاضلاب و کشاورزی (کاربردهای فشار قوی)
اگرچه در آبرسانی معمولی از لولههای جوشی یا پلیمری استفاده میشود اما در شرایط خاص، لوله مانیسمان نیز کاربرد دارد:
- خطوط انتقال آب با فشار بالا: در ایستگاههای پمپاژ قوی، خطوط انتقال آب به شهرهای بالادست یا سدها، فشار میتواند به بیش از ۲۰ بار برسد. لوله مانیسمان با ضخامت مناسب برای جلوگیری از ترکیدگی استفاده میشود.
- آبیاری تحت فشار در مزارع بزرگ: در قطرهای و بارانی صنعتی که لولهها در معرض فشار دائمی هستند.
- خطوط فاضلاب صنعتی با مواد خورنده: فاضلاب کارخانههای شیمیایی ممکن است حاوی اسیدهایی باشد که لولههای معمولی را خورده میکند. لوله مانیسمان استیل یا با روکش محافظ به کار میرود.
۶- عایق و محافظ کابلهای فشار قوی برق
کاربردهای لوله مانیسمان چیست؟ یکی از کاربردهای کمتر شناخته شده لوله مانیسمان، استفاده به عنوان غلاف محافظ کابلهای برق فشار قوی است. کابلهای انتقال برق با ولتاژ بالا (۲۳۰ کیلوولت و بیشتر) به طور معمول در زیر زمین یا زیر دریا کشیده میشوند. برای محافظت از آنها در برابر فشار خاک، آب، ضربه و جوندگان، کابل را درون یک لوله مانیسمان فولادی قرار میدهند.
مزایا عبارتند از:
- مقاومت مکانیکی بالا در برابر لهیدگی.
- عدم نفوذ رطوبت و گازهای خورنده.
- قابلیت اتصال طولهای بلند بدون درز که خطر نفوذ آب را کاهش میدهد.
- این لولهها با پوشش اپوکسی یا پلی اتیلن برای جلوگیری از خوردگی الکترولیتی پوشانده میشوند.
۷- صنایع خودروسازی و ماشینسازی
لوله مانیسمان در ساخت قطعات دقیق خودرو و ماشینآلات صنعتی نیز کاربرد دارد:
- بدنه سیلندرها باید بدون درز و با سطح داخلی صیقلی باشد تا پیستون به راحتی حرکت کند. لوله مانیسمان دقیق با تلرانس ابعادی کم، گزینه ایدهآل است.
- محورهای توخالی و اتصالات فرمان خودرو.
- سازههای فضایی و تجهیزات ورزشی مانند قاب دوچرخههای حرفهای.
۸- ساختمانسازی و سازههای فلزی
در ساختمانسازی از لولههای جوشی ارزانتر استفاده میشود اما در بخشهای حساس، لوله مانیسمان به کار میرود:
- ستونهای فلزی پر از بتن یا در ساختمانهای بلندمرتبه که ستونها بارهای بسیار سنگینی را تحمل میکنند، از لوله مانیسمان قطور به عنوان قالب دائمی و عضو باربر فشاری استفاده میشود.
- داربستهای صنعتی سنگین در پروژههای پتروشیمی و نیروگاهی که ایمنی بالا نیاز است.
- شمعکوبی فونداسیونهای عمیق در زمینهای نرم.
کلام آخر
کاربردهای لوله مانیسمان چیست؟ لوله مانیسمان (بدون درز) به دلیل استحکام یکنواخت، مقاومت در برابر فشار و دمای بالا، و نبود نقطه ضعف در ساختار، در صنایع حیاتی مانند نفت، گاز، پتروشیمی، نیروگاهی و حتی خودروسازی جایگاهی غیرقابل انکار دارد. با وجود قیمت بالاتر نسبت به لولههای جوشی، در پروژههایی که ایمنی، دوام و قابلیت اطمینان اولویت اول است، هیچ جایگزینی برای آن وجود ندارد.
انتخاب گرید مناسب (API 5L، ASTM A106، A335، A179 و غیره) بسته به سیال، دما و فشار، توسط مهندسان انجام میشود. اگر در حال طراحی یک خط لوله، بویلر، مبدل حرارتی یا محافظ کابل هستید، لوله مانیسمان همان انتخاب حرفهای است که طول عمر و ایمنی تجهیزات شما را تضمین میکند.
سوالات متداول
آیا لوله مانیسمان در ساختمانسازی معمولی کاربرد دارد؟
به طور معمول خیر، مگر در سازههای خاص و سنگین مانند اسکلت فلزی آسمانخراشها یا شمعکوبی. برای لولهکشی آب و گاز ساختمانهای مسکونی، لولههای جوشی یا پلیمری مقرون به صرفهتر هستند.
چه تفاوتی بین لوله مانیسمان API 5L و ASTM A106 وجود دارد؟
API 5L به طور خاص برای خطوط لوله نفت و گاز (انتقال) طراحی شده است و شامل گریدهای X42 تا X70 میشود. ASTM A106 برای کاربردهای دمای بالا (مانند پالایشگاه و نیروگاه) مناسب است و سه گرید A، B و C دارد. هر دو میتوانند بدون درز باشند.
آیا لوله مانیسمان زنگ میزند؟
اگر از جنس فولاد کربنی باشد، بله زنگ میزند و باید رنگ یا پوشش ضد خوردگی داشته باشد. لولههای مانیسمان ضد زنگ (استنلس استیل) مانند گریدهای ۳۰۴ و ۳۱۶ در برابر زنگ زدگی مقاوم هستند اما قیمت بالاتری دارند.
لوله مانیسمان تا چه دمایی را تحمل میکند؟
بستگی به گرید آلیاژی دارد. فولاد کربنی معمولی (A106 Gr. B) تا حدود ۴۰۰ درجه سانتیگراد مناسب است. فولاد آلیاژی کروم-مولیبدن (مثل A335 P91) تا ۶۰۰ درجه سانتیگراد و فولاد ضد زنگ آستنیتی تا حدود ۸۵۰ درجه سانتیگراد کار میکند.
آیا لوله مانیسمان برای انتقال آب گرم خانگی مناسب است؟
کاربردهای لوله مانیسمان چیست؟ از نظر فنی بله اما بسیار گران و سنگین است. لولههای مسی یا PEX برای این کار بهینهترند. استفاده از لوله مانیسمان در ساختمان فقط در سیستمهای اعلام حریق (اسپرینکلر) با فشار بالا توصیه میشود.
