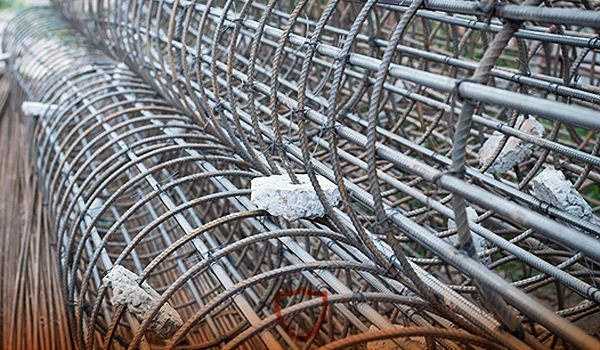

کاربردهای آرماتور دورپیچ که باید بشناسید. آرماتور دورپیچ یکی از مهمترین و تاثیرگذارترین اجزای سازههای بتن آرمه است که متاسفانه هنوز بسیاری از فعالان صنعت ساختمان با کاربردهای گسترده آن آشنایی کافی ندارند. این نوع آرماتور عرضی که به صورت مارپیچی و پیوسته در اطراف میلگردهای طولی قرار میگیرد، نقشی حیاتی در مهار میلگردهای طولی، افزایش شکلپذیری، بالا بردن ظرفیت باربری محوری و کاهش احتمال گسیختگی ناگهانی در اعضای باربر دارد.
در این مقاله از کارآهن، قصد داریم نگاهی جامع و کاربردی به مهمترین کاربردهای آرماتور دورپیچ بیندازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۷ دقیقه
آرماتور دورپیچ چیست؟
دورپیچ، نوعی آرماتور عرضی است که بهصورت حلقوی یا مارپیچی در اطراف ستونها، پایهها، شمعها و سایر اعضای باربر بتن آرمه پیچیده میشود. هدف اصلی از استفاده دورپیچ، افزایش ظرفیت باربری محوری، کاهش احتمال گسیختگی برشی و جلوگیری از کمانش میلگردهای طولی در اعضای فشاری مانند ستونها است.
از ویژگیهای منحصر به فرد دورپیچ نسبت به سایر آرماتورهای عرضی (مانند خاموتهای بسته یا تنگهای دورگیر)، رفتار محصورکنندگی یکنواخت و پیوسته آن در سراسر ارتفاع عضو است. این ویژگی، نقش استثنایی در بهبود شکلپذیری و جذب انرژی سازهها، به ویژه در برابر بارهای دینامیکی و لرزهای، ایفا میکند.
از آنجایی که دورپیچها در ستونهای با مقطع دایرهای به عنوان جایگزین خاموت مورد استفاده قرار میگیرند، ضوابط طراحی و اجرایی دقیقی توسط آییننامههای معتبر برای آنها تعریف شده است.
کاربردهای آرماتور دورپیچ
در ادامه به بررسی مهمترین کاربردهای این نوع آرماتور عرضی ارزشمند میپردازیم.
۱- ستونهای بتنی (مقاطع دایرهای)
اصلیترین و شناختهشدهترین کاربرد آرماتور دورپیچ، استفاده به عنوان آرماتور عرضی در ستونهای بتنی با مقطع دایرهای است. در این ستونها، دورپیچ به صورت مارپیچی در اطراف میلگردهای طولی پیچیده میشود و وظیفه دارد از کمانش میلگردهای طولی جلوگیری کند و هسته بتنی را تحت فشار محوری محصور نگه دارد.
همچنین، به دلیل رفتار محصورکنندگی یکنواخت، این ستونها میتوانند پس از رسیدن به حداکثر مقاومت، بدون افت ناگهانی ظرفیت باربری، تغییرشکلهای زیادی را تحمل کنند که این ویژگی در مناطقی با خطر لرزهخیزی بالا، یک مزیت حیاتی به شمار میرود.
۲- سازههای مقاوم در برابر زلزله
آرماتور دورپیچ، یک راهکار اثبات شده و کلیدی برای افزایش شکلپذیری و جذب انرژی در سازههای واقع در مناطق زلزلهخیز است. تحقیقات نشان میدهند ستونهای مسلح شده با آرماتور دورپیچ مارپیچی عملکرد لرزهای بسیار مطلوبتری نسبت به ستونهای مسلح شده با خاموتهای معمولی دارند؛ به طوری که برخی نمونههای ستون با دورپیچ مارپیچی چندگانه، حتی با ۱۶ تا ۲۹ درصد آرماتور عرضی کمتر نسبت به نمونه مشابه مسلح شده با خاموت، توانستند مقاومت خمشی، شکلپذیری و ظرفیت دریفت بیشتری از خود نشان دهند.
به همیندلیل، استفاده از دورپیچها در ستونهای اصلی ساختمانهای بلندمرتبه در برابر نیروی جانبی، پایههای پلها (به ویژه طولی در راستای زلزله) و سازههای صنعتی و مهم، یک الزام فنی و مهندسی محسوب میشود.
۳- شمعها و فونداسیونهای عمیق
کاربردهای آرماتور دورپیچ چیست؟ در پروژههای سازهای که بارهای سنگین به لایههای عمیقتر زمین منتقل میشود، از شمعهای بتنی درجا یا پیشساخته استفاده میگردد و آرماتور دورپیچ، نقشی کلیدی در این بخش دارد. نصب دورپیچ به صورت پیوسته و مارپیچی در تمام طول شمع، مقاومت محوری شمع را در برابر فشار و کمانش افزایش داده و از خرد شدن بتنه در بارگذاریهای محوری شدید جلوگیری میکند. این کاربرد به ویژه در شمعهایی با قطرهای بزرگ که تحت بارهای فشاری و خمشی قابل توجهی هستند، اهمیت دوچندانی مییابد.
۴- ستونهای پل و سازههای زیرزمینی
پلهای بتنی با دهانههای بزرگ به پایههایی نیاز دارند که بتوانند همزمان بارهای قائم عظیم و نیروهای جانبی ناشی از باد و زلزله را تحمل کنند. پایههای دایرهای پلها با آرماتور دورپیچ مسلح میشوند تا در برابر لنگر خمشی و نیروی برشی (نیروهای پیچشی) ایجاد شده در اثر تردد وسایل نقلیه سنگین مقاومت کنند.
این آرماتور از گسترش ترکهای مورب در بتن جلوگیری کرده و شکلپذیری مورد نیاز پایهها را در برابر حرکتهای ناشی از زلزله تأمین میکند. از سوی دیگر، در سازههای زیرزمینی مانند ایستگاههای مترو، تونلهای بزرگ و مخازن دفعی، از آرماتور دورپیچ برای ساخت ستونهای گرد حائل استفاده میشود تا پایداری و یکپارچگی این فضاهای حیاتی در برابر فشار زمین و آبهای زیرزمینی تضمین شود.
۵- سازههای صنعتی و نیروگاهی
در صنایع سنگین مانند نیروگاهها، پالایشگاهها و کارخانههای پتروشیمی، تجهیزات بسیار سنگین (مانند بویلرها، مخازن تحت فشار و ژنراتورها) بر روی فونداسیونهای ویژه و ستونهای کوتاه اما عظیمالجثه قرار میگیرند. این اعضای سازهای با استفاده از آرماتور دورپیچ طراحی و ساخته میشوند تا بتوانند بارهای دینامیکی و ارتعاشی ناشی از عملکرد تجهیزات را بدون ایجاد ترک و گسیختگی تحمل کنند.
۶- مقاومسازی و بهسازی لرزهای سازههای موجود
کاربردهای آرماتور دورپیچ چیست؟ آرماتور دورپیچ نه تنها در ساخت سازههای جدید کاربرد دارد، بلکه یک روش بسیار موثر برای تقویت و بهسازی لرزهای ساختمانها و پلهای موجود نیز محسوب میشود. در این روش که به دورپیچ کردن با FRP (پلیمر مسلح شده با الیاف) معروف است، ورقهایی از جنس الیاف کربن، شیشه یا بازالت با چسب اپوکسی دور تا دور ستون بتنی پیچیده میشود.
این کار باعث محصورشدگی هسته بتنی و افزایش چشمگیر مقاومت فشاری (بین ۷ تا ۱۵ درصد) و شکلپذیری ستون میشود. همچنین این روش برای مقاومسازی پایه پلهای قدیمی در برابر زلزله و همچنین تقویت ستونهای ساختمانهایی که نیاز به افزایش طبقه دارند، به طور گسترده مورد استفاده قرار میگیرد.
مزایای کلیدی استفاده از آرماتور دورپیچ
- افزایش ظرفیت باربری محوری: تا ۱۵ درصد افزایش مقاومت در ستونهای محصور شده.
- شکلپذیری و جذب انرژی بالا: قابلیت تغییرشکل قابل توجه بدون افت مقاومت، بسیار حیاتی در زلزله.
- جلوگیری از گسیختگی ناگهانی و ترکهای مورب
- کنترل کمانش میلگردهای طولی
- صرفهجویی اقتصادی در برخی موارد: با وجود جزییات بیشتر در پیچش، در پروژههای خاص و ستونهای دایرهای، استفاده از دورپیچ میتواند منجر به کاهش وزن کل آرماتور مصرفی شود.
کلام آخر
کاربردهای آرماتور دورپیچ چیست؟ آرماتور دورپیچ یک عنصر کلیدی در طراحی سازههای بتنی مدرن است که برای تامین ایمنی، دوام و مقاومت در شرایط بحرانی، هیچگونه جایگزین منطقی ندارد. از ستونهای ساختمانهای بلند مرتبه و شمعهای فونداسیون گرفته تا مقاومسازی لرزهای پلهای کهن، این آرماتور مارپیچی، نقشی فراتر از یک عضو عرضی ساده ایفا میکند. درک صحیح از کاربردهای متعدد آن، میتواند تاثیر مستقیم بر کیفیت، ایمنی و همچنین بهینهسازی هزینه پروژههای عمرانی داشته باشد.
سوالات متداول
آیا میتوان از آرماتور دورپیچ در ستونهای با مقطع مستطیلی استفاده کرد؟
به طور سنتی، خیر؛ ستونهای مستطیلی از خاموتهای بسته مستطیلی (تنگ) استفاده میکنند. با این حال، تحقیقات جدید نشان داده استفاده از دورپیچهای متداخل (چند دورپیچ در هم قفل شده) میتواند محصورشدگی موثری برای مقاطع مستطیلی و بزرگ نیز فراهم کند.
حداقل قطر آرماتور دورپیچ چقدر است؟
بر اساس آییننامههای معتبر (مانند مبحث نهم مقررات ملی ساختمان ایران)، حداقل قطر سیم یا میلگرد دورپیچ برای اجرا به صورت بتن درجا در ستونها، حداقل ۱۰ میلیمتر تعیین شده است.
آیا آرماتور دورپیچ با خاموت تفاوت دارد؟
بله؛ خاموتها به صورت بسته نیمه تمام در تیرها و ستونها استفاده میشوند و وظیفه اصلی آنها مقاومت در برابر نیروهای برشی است، درحالیکه دورپیچ به صورت مارپیچی و پیوسته در اطراف میلگردهای طولی پیچیده میشود و هدف اصلی آن مقاومت در برابر کمانش میلگردهای طولی، افزایش شکلپذیری (بار محوری) و محصورکردن هسته بتنی است.
آیا آرماتور دورپیچ در فونداسیون هم استفاده میشود؟
بله، بهویژه در فونداسیونهای عمیق (مانند شمعها) و فونداسیون ماشینآلات سنگین (تجهیزات صنعتی) به طور گسترده به کار میرود تا مقاومت محوری و شکلپذیری لازم را فراهم کند.
