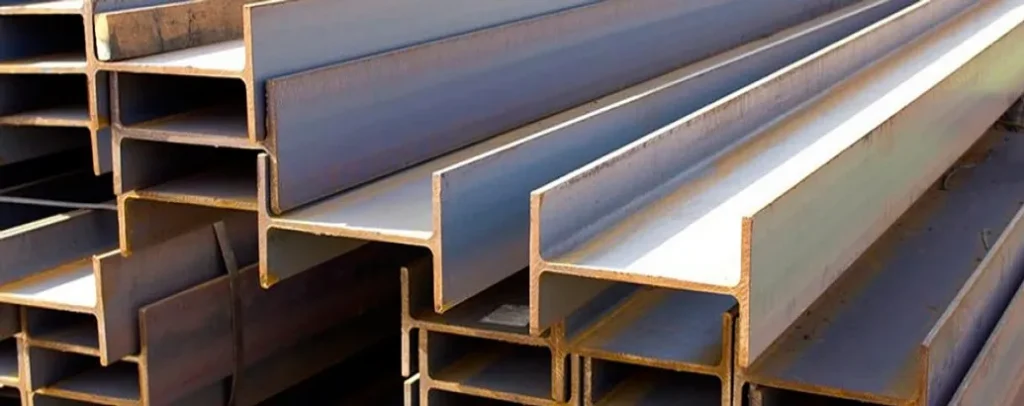

تفاوت تیرآهن ۲۲ و ۲۴ چیست؟ انتخاب سایز مناسب تیرآهن یکی از مهمترین تصمیمات در طراحی و اجرای سازههای فلزی است. تیرآهنهای سایز ۲۲ و ۲۴ از پرکاربردترین مقاطع در بازار ایران هستند که تفاوت اصلی آنها در ارتفاع جان، وزن، ظرفیت باربری و قیمت خلاصه میشود.
همچنین تیرآهن ۲۴ به دلیل ابعاد و وزن بیشتر، مقاومت بالاتری دارد و برای پروژههای سنگین مناسبتر است؛ در حالی که تیرآهن ۲۲ سبکتر، ارزانتر و برای سازههای متوسط و سبک انتخاب بهتری محسوب میشود.
در این مقاله از کارآهن، به بررسی دقیق تفاوتهای این دو سایز از نظر ابعاد، وزن، مقاومت، کاربرد و قیمت میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه
تیرآهن ۲۲ و ۲۴ چیست؟
وقتی از تیرآهن ۲۲ یا ۲۴ صحبت میکنیم، منظور ارتفاع جان تیرآهن به سانتیمتر است. تیرآهن ۲۴، ۲ سانتیمتر بلندتر از تیرآهن ۲۲ است. این اختلاف ظاهرا کوچک، در علم سازه، تاثیر قابل توجهی بر مقاومت، ظرفیت باربری و وزن نهایی عضو دارد.
- تیرآهن ۲۲: ارتفاع جان ۲۲ سانتیمتر، وزن کمتر و ظرفیت باربری متوسط؛ مناسب برای ساختمانهای مسکونی چند طبقه و سولههای کوچک.

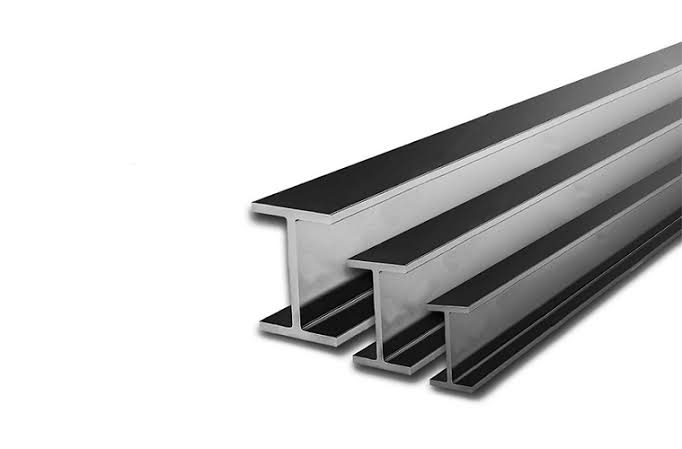

- تیرآهن ۲۴: ارتفاع جان ۲۴ سانتیمتر، وزن بیشتر و ظرفیت باربری بالاتر؛ مناسب برای سازههای بزرگ و صنعتی.
جدول مقایسه تیرآهن ۲۲ و ۲۴
| ویژگی | تیرآهن ۲۲ | تیرآهن ۲۴ |
| ارتفاع جان | ۲۲۰ میلیمتر (۲۲ سانتیمتر) | ۲۴۰ میلیمتر (۲۴ سانتیمتر) |
| وزن هر شاخه ۱۲ متری | حدود ۲۸۵ کیلوگرم | حدود ۳۳۵ کیلوگرم |
| اختلاف وزنی | پایه | ۵۰ کیلوگرم سنگینتر (+۱۷.۵ درصد) |
| عرض بال | حدود ۱۰۵ میلیمتر | حدود ۱۱۰ میلیمتر |
| ضخامت جان | حدود ۶ میلیمتر | حدود ۶.۵ میلیمتر |
| ضخامت بال | حدود ۹ میلیمتر | حدود ۹.۵ میلیمتر |
| ظرفیت باربری | متوسط (مناسب بار سبک تا متوسط) | بالا (مناسب بار سنگین) |
| مقاومت خمشی | خوب | عالی |
| مناسب برای دهانه | تا حدود ۶ تا ۷ متر | تا حدود ۸ تا ۱۰ متر |
| قیمت نسبی | پایینتر | بالاتر (حدود ۱۵ تا ۲۰ درصد گرانتر) |
تفاوت تیرآهن ۲۲ و ۲۴ در ابعاد (بر اساس جدول اشتال)
طبق جدول اشتال، مشخصات ابعادی این دو سایز به شرح زیر است:
| مشخصه | تیرآهن ۲۲ (IPE 220) | تیرآهن ۲۴ (IPE 240) |
| ارتفاع جان (h) | ۲۲۰ میلیمتر | ۲۴۰ میلیمتر |
| عرض بال (b) | ۱۰۵ میلیمتر | ۱۱۰ میلیمتر |
| ضخامت جان (s) | ۶ میلیمتر | ۶.۵ میلیمتر |
| ضخامت بال (t) | ۹ میلیمتر | ۹.۵ میلیمتر |
| شعاع گوشه (r) | ۱۲ میلیمتر | ۱۲ میلیمتر |
این اختلافهای به ظاهر کوچک (چند میلمتر در ضخامت بال و جان)، تاثیر قابل توجهی بر ممان اینرسی (I) و مدول مقطع (W) دارند که به صورت مستقیم تعیینکننده مقاومت خمشی تیرآهن هستند.
تفاوت تیرآهن ۲۲ و ۲۴ از نظر وزن
وزن یکی از مهمترین فاکتورهای تفاوت بین تیرآهن ۲۲ و ۲۴ است:
- وزن هر متر تیرآهن ۲۲: حدود ۲۳.۷ کیلوگرم
- وزن هر متر تیرآهن ۲۴: حدود ۲۷.۹ کیلوگرم
- وزن هر شاخه ۱۲ متری تیرآهن ۲۲: حدود ۲۸۵ کیلوگرم
- وزن هر شاخه ۱۲ متری تیرآهن ۲۴: حدود ۳۳۵ کیلوگرم
پیامدهای اختلاف وزن
| جنبه | تیرآهن ۲۲ | تیرآهن ۲۴ |
| هزینه حمل | کمتر (کامیون سبکتر) | بیشتر (نیاز به جرثقیل قویتر) |
| فشار بر فونداسیون | کمتر | بیشتر (افزایش وزن مرده سازه) |
| هزینه نصب | کمتر (نیروی انسانی کمتر) | بیشتر (نیاز به تجهیزات سنگین) |
| قیمت نهایی | ارزانتر | گرانتر |
تفاوت در ظرفیت تحمل بار و مقاومت سازهای
تیرآهن ۲۴ به دلیل ارتفاع بیشتر جان و ضخامت بالاتر، دارای ممان اینرسی (I) و مدول مقطع (W) بزرگتری است که مقاومت خمشی و ظرفیت باربری بالاتر را نشان میدهد.
| معیار مقاومتی | تیرآهن ۲۲ | تیرآهن ۲۴ | توضیح |
| ممان اینرسی (Ix) | پایه | +۳۰ تا ۴۰ درصد بیشتر | مقاومت در برابر خمش |
| مدول مقطع (Wx) | پایه | +۲۵ تا ۳۵ درصد بیشتر | ظرفیت تحمل گشتاور خمشی |
| دهانه مجاز | تا ۶ تا ۷ متر | تا ۸ تا ۱۰ متر | حداکثر فاصله بین دو تکیهگاه |
| مناسب برای بار | سبک تا متوسط (تا ۵ طبقه) | سنگین (سوله، پل، برج) | – |
تفاوت تیرآهن ۲۲ و ۲۴ در مقاومت خمشی به حدی است که در دهانههای بلند (بیش از ۷ متر)، تیرآهن ۲۲ ممکن است دچار خمش و تغییر شکل بیش از حد مجاز شود؛ در حالی که تیرآهن ۲۴ عملکرد مطلوبی دارد.
تفاوت در کاربرد تیرآهن ۲۲ و ۲۴
کاربردهای تیرآهن ۲۲
- ساختمانهای مسکونی ۴ تا ۵ طبقه (با دهانههای حداکثر ۶ تا ۷ متر)
- سولههای سبک و انبارهای کوچک
- سازههای موقت و داربستهای سنگین
- پروژههایی با بودجه محدود که نیاز به مقاومت فوقالعاده ندارند
کاربردهای تیرآهن ۲۴
- ساختمانهای بلند (۸ طبقه و بالاتر)
- سولههای صنعتی بزرگ و سالنهای نمایشگاهی
- پلهای کوچک و رمپهای صنعتی
- سازههای دریایی و بندری
- پروژههای با دهانه بلند (۸ تا ۱۰ متر بدون ستون میانی)
تفاوت قیمت تیرآهن ۲۲ و تیرآهن ۲۴
قیمت تیرآهن ۲۴ به دلیل وزن بیشتر (حدود ۵۰ کیلوگرم در هر شاخه ۱۲ متری)، ۱۵ تا ۲۰ درصد گرانتر از تیرآهن ۲۲ است.
عوامل موثر بر اختلاف قیمت عبارتند از:
- وزن بیشتر: مواد اولیه بیشتر مصرف میشود
- هزینه تولید بالاتر: فرآیند نورد برای سایزهای بزرگتر پیچیدهتر است
- تقاضا: در پروژههای سنگین، تیرآهن ۲۴ تقاضای بالایی دارد
اگر پروژه شما نیاز به مقاومت بالای تیرآهن ۲۴ ندارد، استفاده از تیرآهن ۲۲ مقرون به صرفهتر است. همچنین اگر دهانهها بلند هستند یا بارهای سنگینی دارید، هزینه اضافی تیرآهن ۲۴ با ایمنی بیشتر و کاهش تعداد تیرها جبران میشود.
مزایا و معایب تیرآهن ۲۲ و ۲۴
مزایا و معایب تیرآهن ۲۲
| مزایا | معایب |
| وزن سبک (حمل و نصب آسان) | مقاومت کمتر در برابر بار سنگین |
| قیمت پایینتر (اقتصادی) | محدودیت در دهانههای بلند |
| فشار کمتر بر فونداسیون | عملکرد ضعیفتر در مناطق زلزلهخیز |
| در دسترس بودن گسترده در بازار | نیاز به تعداد تیر بیشتر در دهانههای بلند |
مزایا و معایب تیرآهن ۲۴
| مزایا | معایب |
| مقاومت و ظرفیت باربری بالا | وزن سنگین (حمل و نصب دشوارتر) |
| مناسب برای دهانههای بلند (۸ تا ۱۰ متر) | قیمت بالاتر (۱۵ تا ۲۰ درصد گرانتر) |
| عملکرد عالی در مناطق زلزلهخیز | فشار بیشتر بر فونداسیون و ستونها |
| کاهش تعداد تیرهای مورد نیاز | نیاز به تجهیزات سنگینتر برای نصب |
کدام تیرآهن برای پروژه شما مناسب است؟
اگر تیرآهن ۲۲ را انتخاب کنید:
- ساختمان شما حداکثر ۵ طبقه است
- دهانه تیرها حداکثر ۶-۷ متر است
- بارگذاری متوسط و معمولی دارید
- بودجه پروژه محدود است
- پروژه در مناطق غیر لرزهخیز قرار دارد
اگر تیرآهن ۲۴ را انتخاب کنید:
- ساختمان شما بلند (۸ طبقه و بالاتر) است
- دهانه تیرها بیش از ۷ متر است (تا ۱۰متر)
- بارهای سنگین (صنعتی، سوله . پل) دارید
- پروژه در مناطق با خطر زلزله بالا است
- ایمنی حداکثری اولویت شماست (حتی با هزینه بیشتر)
| شرایط پروژه | پیشنهاد |
| ساختمان مسکونی ۳ طبقه و دهانه ۵ متر | تیرآهن ۲۲ (اقتصادی و کافی) |
| ساختمان مسکونی ۵ طبقه و دهانه ۶ متر | تیرآهن ۲۲ (مناسب) |
| ساختمان مسکونی ۸ طبقه و دهانه ۷ متر | تیرآهن ۲۴ (توصیه میشود) |
| سوله صنعتی با جرثقیل سقفی | تیرآهن ۲۴ (اجباری) |
| پل عابر پیاده با دهانه ۸ متر | تیرآهن ۲۴ |
| منطقه زلزلهخیز (تهران، تبریز و کرمان) | تیرآهن ۲۴ (حتی برای ساختمانهای متوسط) |
کلام آخر
تفاوت تیرآهن ۲۲ و ۲۴ در ابعاد، وزن، مقاومت، ظرفیت باربری، قیمت و کاربرد خلاصه میشود. تیرآهن ۲۴ به دلیل ارتفاع جان بیشتر (۲۴ در برابر ۲۲ سانتیمتر) و ضخامت بالاتر، وزن بیشتر (حدود ۵۰ کیلوگرم در هر شاخه ۱۲ متری) و قیمت بالاتر (۱۵ تا ۲۰ درصد گرانتر) دارد؛ اما مقاومت و ظرفیت باربری آن به مراتب بالاتر است و برای دهانههای بلند (تا ۱۰ متر) و پروژههای سنگین مناسب بنظر میرسد.
تیرآهن ۲۲ انتخاب اقتصادیتر و سبکتر برای ساختمانهای متوسط (حداکثر ۵ طبقه) و دهانههای کوتاه (تا ۷ متر) است. انتخاب نهایی باید بر اساس محاسبات دقیق مهندسی، نوع بارگذاری، شرایط لرزهخیزی و بودجه پروژه انجام شود.
سوالات متداول
آیا میتوان به جای تیرآهن ۲۴ از دو تیرآهن ۲۲ استفاده کرد؟
در برخی موارد مهندسی این امکان وجود دارد (استفاده از تیر مرکب)، اما نیاز به محاسبات دقیق سازهای و بررسی اقتصادی دارد. استفاده از یک تیرآهن ۲۴ به جای دو تیرآهن ۲۲ از نظر وزن، فضا و هزینه جوشکاری به صرفهتر است.
وزن تیرآهن ۲۲ چقدر با ۲۴ تفاوت دارد؟
هر شاخه ۱۲ متری تیرآهن ۲۴ حدود ۵۰ کیلوگرم سنگینتر از تیرآهن ۲۲ است (۲۸۵ کیلوگرم در مقابل ۳۳۵ کیلوگرم). این اختلاف وزنی حدود ۱۷.۵ درصد است، نه نصف.
آیا وزن تیرآهن ۲۲ نصف تیرآهن ۲۴ است؟
خیر، اختلاف وزنی حدود ۱۵ تا ۲۰ درصد است و نه نصف.
کدام تیرآهن برای مناطق زلزلهخیز مناسبتر است؟
تیرآهن ۲۴ به دلیل ممان اینرسی و مقاومت خمشی بالاتر، تغییر شکل کمتری تحت بارهای دینامیکی (زلزله) تجربه میکند و برای مناطق با خطر زلزله بالا توصیه میشود.
حداکثر دهانه مجاز برای تیرآهن ۲۲ چقدر است؟
برای بارگذاری معمولی مسکونی، حداکثر دهانه مجاز تیرآهن ۲۲ حدود ۶ تا ۷ متر است. برای دهانههای بیشتر از ۷ متر، استفاده از تیرآهن ۲۴ یا سایزهای بزرگتر (۲۷ و ۳۰) ضروری است.
۶- آیا قیمت تیرآهن ۲۴ همیشه بالاتر است؟
بله، به دلیل وزن بیشتر (مواد اولیه بیشتر) و فرآیند تولید پیچیدهتر، قیمت هر شاخه تیرآهن ۲۴ معمولاً ۱۵ تا ۲۰ درصد گرانتر از تیرآهن ۲۲ است. با این حال، در پروژههایی که نیاز به مقاومت بالاست، این هزینه اضافی توجیهپذیر است.
