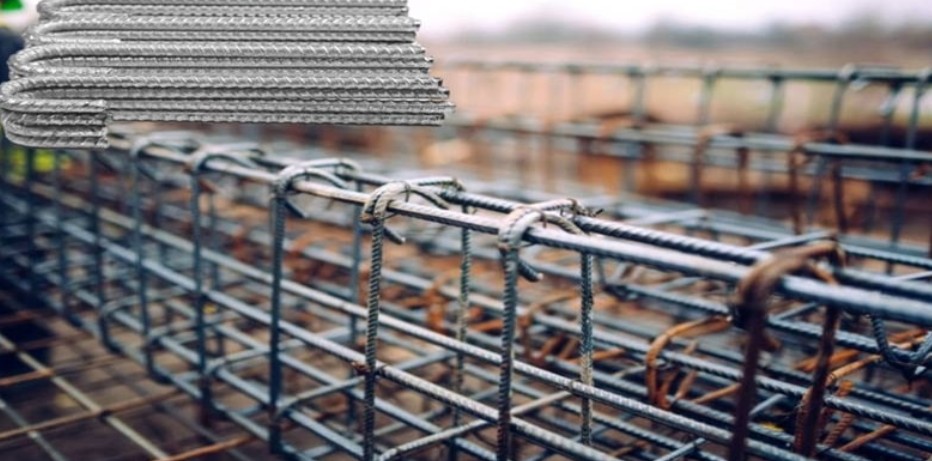

میلگرد لنگر منفی، همان آرماتوری است که در برابر نیروهای کششی ناشی از لنگر منفی در نواحی بحرانی سازه (مانند محل اتصال تیر به ستون یا بالای تکیهگاههای میانی) مقاومت میکند. اشتباه در جایگذاری یا کم گذاشتن این نوع میلگرد، منجر به ترکهای عمودی در بالای تیرها، افتادگی دالهای کنسولی و در نهایت گسیختگی سازه میشود.
در این مقاله از کارآهن، به طور تخصصی به بررسی میلگرد لنگر منفی، محل قرارگیری، نحوه عملکرد و اهمیت آن در پایداری سازههای بتنی میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۶ دقیقه
وظیفه میلگرد لنگر منفی چیست؟
میلگرد لنگر منفی، نوعی آرماتور فولادی است که برای مقابله با نیروهای کششی ناشی از لنگر منفی در اعضای خمشی مانند تیرها و دالها به کار میرود. لنگر منفی به طور معمول در نواحی نزدیک تکیهگاههای گیردار (اتصال تیر به ستون) یا در دهانههای پیوسته (تیرهای چند دهانه) ایجاد میشود. در این نواحی، قسمت بالایی تیر یا دال تحت کشش قرار میگیرد و قسمت پایینی تحت فشار.
وظیفه اصلی میلگرد لنگر منفی، جذب و تحمل این نیروهای کششی در ناحیه بالایی عضو است. بدون وجود این میلگردها، بتن که در برابر کشش ضعیف است، به سرعت ترک خورده و ترکها به سمت پایین گسترش مییابند. در نهایت، این ترکها میتوانند منجر به گسیختگی برشی یا خمشی و فروپاشی کامل عضو شوند.
محل قرارگیری میلگرد لنگر منفی در تیر و دال
یکی از مهمترین سوالات در اجرای آرماتوربندی، محل دقیق قرارگیری میلگرد لنگر منفی است. برخلاف میلگرد مثبت که در پایین عضو قرار میگیرد، میلگرد لنگر منفی در قسمت بالایی تیر یا دال، نزدیک به سطح فوقانی، جایگذاری میشود.
| نوع عضو | محل قرارگیری میلگرد منفی | علت |
| تیر ساده با دو تکیهگاه | بالای تیر، نزدیک تکیهگاهها (در صورت گیردار بودن) | ایجاد لنگر منفی در محل اتصال گیردار |
| تیر چند دهانه (پیوسته) | بالای تیر، روی ستونهای میانی | بیشترین لنگر منفی در این نقاط |
| دال کنسولی (بالکن) | بالای دال، نزدیک دیوار یا تکیهگاه | کل نیروی خمشی توسط میلگرد منفی تحمل میشود |
| دال یکطرفه روی تیر | بالای دال، نزدیک تکیهگاه روی تیرها | جلوگیری از ترک خوردن بالای دال در مجاورت تیر |
| در یک تیر دو دهانه که روی سه ستون قرار دارد، بالای تیر در محل ستون میانی تحت شدیدترین کشش ناشی از لنگر منفی است. وجود میلگرد منفی با طول کافی در این ناحیه یک ضرورت غیرقابل انکار است. | ||
نحوه عملکرد میلگرد لنگر منفی در برابر نیروها
برای درک بهتر عملکرد میلگرد لنگر منفی، باید نحوه توزیع لنگر در یک تیر پیوسته را بررسی کنیم که عبارتند از:
- در دهانههای میانی تیر: لنگر مثبت باعث کشش در الیاف پایینی میشود. (در این نقطه، میلگرد مثبت کار میکند)
- روی تکیهگاههای میانی (ستونها): لنگر منفی باعث کشش در الیاف بالایی میشود. (اینجا میلگرد منفی وارد عمل خواهد شد)
هنگامی که تیر روی ستون میانی تحت بار قرار میگیرد، قسمت بالایی تیر تمایل به باز شدن (کشش) دارد. بتن به تنهایی نمیتواند این کشش را تحمل کند. میلگرد لنگر منفی که در ناحیه بالایی تعبیه شده، این نیروی کششی را جذب کرده و از ترک خوردگی و گسیختگی جلوگیری بعمل میآورد.
بدون میلگرد منفی کافی، ترکهایی به صورت عمودی از بالا به پایین در نزدیکی تکیهگاه ظاهر میشوند. با گسترش این ترکها، تیر عملا به دو بخش جداگانه تقسیم شده و ظرفیت باربری خود را از دست میدهد.
تفاوت میلگرد لنگر منفی با میلگرد مثبت
| ویژگی | میلگرد لنگر منفی | میلگرد لنگر مثبت |
| نوع نیروی مقابله | کشش ناشی از لنگر منفی | کشش ناشی از لنگر مثبت |
| محل قرارگیری در تیر | بالای عضو (نزدیک سطح فوقانی) | پایین عضو (نزدیک کف قالب) |
| محل قرارگیری در دال | بالای دال و نزدیک تکیهگاهها | پایین دال و در وسط دهانه |
| نواحی بحرانی | روی ستونهای میانی، تکیهگاههای گیردار و بالکنها | وسط دهانه تیرها و دالها |
| جهت پیچش (قرارداد رایج) | چپ پیچ (در برخی کارخانهها) | راست پیچ (در برخی کارخانهها) |
جهت پیچش یک قانون ثابت جهانی نیست. هرگز به راست یا چپ بودن آج برای تشخیص اکتفا نکنید. تنها نقشه اجرایی و محل قرارگیری در قالب معیار قطعی است.
الزامات آییننامهای برای میلگرد لنگر منفی
بر اساس مبحث نهم مقررات ملی ساختمان ایران (ویرایش ۱۴۰۰) و آییننامه ACI 318، الزامات مهم زیر برای میلگرد لنگر منفی وجود دارد:
- طول کافی در دو طرف تکیهگاه: میلگرد منفی باید به اندازه کافی از دو طرف تکیهگاه (ستون) ادامه یابد تا لنگر منفی را پوشش دهد. این طول به طور معمول بر اساس نمودار لنگر خمشی تعیین میشود و نباید از یک ششم دهانه مجاور یا ۱۵ سانتیمتر کمتر باشد.
- مقطع بحرانی: مقطع بحرانی برای لنگر منفی در صورت وجود ستون، در وجه ستون (نه مرکز آن) در نظر گرفته میشود.
- میلگردهای بالایی در تمام تکیهگاهها: در تیرهای پیوسته، تکیهگاههای میانی و انتهایی (اگر گیردار بود) باید دارای میلگرد منفی در ناحیه بالایی باشند.
- میلگردهای ممان منفی در دالها: در دالهای یکطرفه و دوطرفه، میلگردهای منفی باید در بالای دال و عمود بر جهت تیر یا دیوار تکیهگاهی قرار گیرند.
کلام آخر
میلگرد لنگر منفی اگرچه ممکن است در نگاه اول جزئی به نظر برسد اما نقش آن در پایداری سازههای بتنی نقشی اساسی و غیرقابل انکار است. فراموش کردن یا کم گذاشتن این میلگردها در بالای تکیهگاهها، یکی از رایجترین اشتباهات در آرماتوربندی است که هر ساله منجر به ترک خوردگی، نشست و حتی فروپاشی بخشی از سازههای مختلف میشود.
تنها راه مطمئن برای جایگذاری صحیح میلگرد لنگر منفی، خواندن دقیق نقشه اجرایی و کنترل میدانی قبل از بتنریزی است. به یاد داشته باشید: میلگرد منفی در بالای عضو، نزدیک تکیهگاهها و کنسولها قرار میگیرد. اگر در جای دیگری آن را دیدید، حتما نقشه را دوباره بررسی کنید، چون احتمالا اشتباهی در حال وقوع است.
سوالات متداول
آیا میتوان در تیرهای ساده (غیر پیوسته) از میلگرد منفی استفاده نکرد؟
در تیر ساده با دو تکیهگاه ساده (نه گیردار)، لنگر منفی معنی ندارد، بنابراین نیازی به میلگرد منفی در بالای تیر نیست. اما اگر تکیهگاهها گیردار باشند، میلگرد منفی در بالای تیر نزدیک دیوار یا ستون الزامی است.
طول میلگرد لنگر منفی در تیر چقدر باید باشد؟
طول دقیق بر اساس نمودار لنگر خمشی و توسط مهندس طراح تعیین میشود. در عمل، طول آن بین یک ششم تا یک چهارم دهانه مجاور در نظر گرفته میشود.
آیا میلگرد لنگر منفی در دالهای دوطرفه هم استفاده میشود؟
بله. در دالهای دوطرفه نیز میلگرد منفی در بالای دال و در مجاورت تکیهگاهها (تیرها یا دیوارها) در هر دو جهت قرار میگیرد.
اگر میلگرد لنگر منفی را به اشتباه پایین تیر نصب کنیم، چه میشود؟
در این حالت، میلگرد در ناحیه فشاری (نه کششی) قرار میگیرد که عملا بیفایده است و در عین حال فضای لازم برای میلگرد مثبت را اشغال میکند. چنین اشتباهی میتواند باعث گسیختگی زود هنگام تیر شود.
چگونه در کارگاه میلگرد لنگر منفی را تشخیص دهیم؟
بهترین راه: کنترل نقشه و محل قرارگیری. خم انتهایی (قلاب) میلگرد منفی در بسیاری از پروژهها بر خلاف میلگرد مثبت است. همچنین در برخی کارگاهها، میلگرد منفی را با رنگ قرمز یا رنگ متفاوت علامتگذاری میکنند.
