لوله درز مخفی چیست؟ در پروژههای ساخت و مهندسی، انتخاب نوع صحیح لولهکشی نقش حیاتی دارد. یکی از گزینههای پرکاربرد در صنایع نفت، گاز، ساختمانی و تولیدی، لوله درز مخفی است. در ادامه این مقاله از کارآهن، به توضیح کامل این نوع لوله، مراحل ساخت، مزایا و معایب، کاربردهای آن، و تفاوتهای اساسی با لوله مانسیمان میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۵ دقیقه

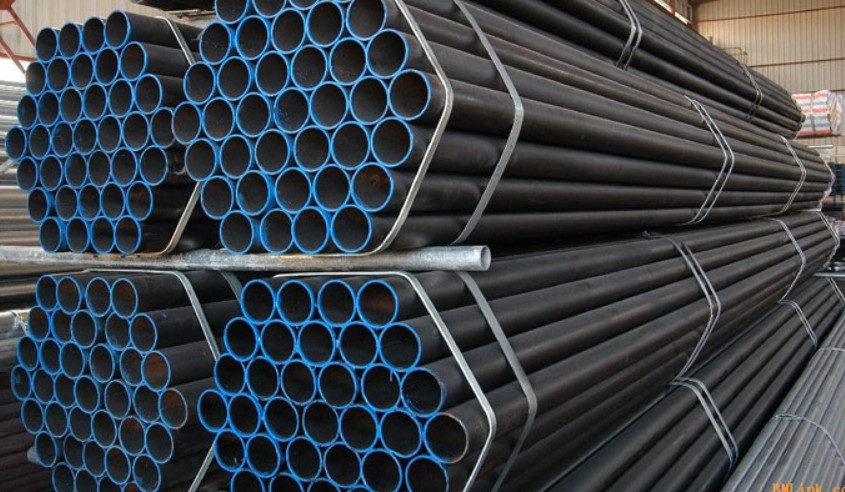

لوله درز مخفی چیست؟
لوله درز مخفی یک لوله فلزی است که از ورق یا نوار فولادی به شکل استوانه میآید و سپس درزهای طولی آن با جوشکاری به صورت بسیار شفاف و تقریبا نامرئی به هم متصل میشوند. این روش باعث میشود تا لبههای جوش ظاهرگرایی کمتری داشته باشند و سطح بیرونی و داخلی لوله تقریبا یکنواخت باقی بماند.
ویژگیهای لوله درز مخفی
| ویژگی | توضیح |
| ساختار | ورق فولادی به صورت استوانهای ساخته شده و درزهای طولی جوش میشود |
| سطح | پس از جوشکاری، لبههای جوش پرداخت میشوند تا درزها کمترین تاثیر را داشته باشند |
| مقاومت | برای فشارهای متوسط و حتی بالا مناسب است اما در مقایسه با لولههای بدون درز کمتر مقاوم است |
مراحل ساخت لوله درز مخفی
- انتخاب ورق: فولاد کربنی، فولاد ضد زنگ یا آلیاژهای خاص انتخاب میشود.
- خمکردن و شکلدهی: ورق در قالب استوانهای خم میشود.
- جوشکاری درزها: درزهای طولی با روشهای پیشرفته جوش میشوند؛ به طور معمول از جوش MIG و TIGبرای آن مورد استفاده قرار میگیرد.
- پرداخت سطح: جوشها و سطح داخلی/بیرونی پرداخت میشود تا صاف و همگن گردد.
- بازرسی و تست: شامل آزمایشهای غیرمخرب، تست فشار و بررسی استانداردهای بینالمللی (ASTM و ISO، DIN).
کاربردهای لوله درز مخفی
| صنعت | کاربرد |
| نفت و گاز | انتقال گاز و سیالات تحت فشار و خطوط بخار |
| ساختمانی | سیستمهای آب، فاضلاب، گرمایش و تهویه |
| تولید | خطوط شیمیایی، انتقال مواد شیمیایی و پرفشار |
| سیستمهای فشار متوسط | جایگزین اقتصادی لولههای مانسیمان در فشارهای متوسط و بالا |
مزایا و معایب لوله درز مخفی
| مزایا | معایب |
| قیمت به طور قابل ملاحظهای پایینتر از لولههای بدون درز است. | هزینه کمتر |
| وزن سبک تر و امکان کپسولهسازی در طول و قطرهای مختلف. | نصب آسان |
| برای فشارهای متوسط تا بالا کافی است. | مقاومت مناسب |
| تولید در قطرها و طولهای متنوع. | انعطافپذیری در طراحی |
| در صورت عدم مراقبت جوش ممکن است خوراکی شود. | رطوبت در جوش |
| کیفیت جوش و پوشش محافظ اهمیت دارد. | نیاز به بازرسی دقیق |
| نسبت به لولههای بدون درز. | مقاومت در فشار بسیار بالا کمتر |
تشخیص اصالت لوله درز مخفی
- بازرسی ظاهری: بررسی نرمی و یکنواختی جوش.
- آزمایشهای غیرمخرب: اولتراسونیک، رادیوگرافی و مایعات نفوذی.
- برچسب استاندارد: اطمینان از گواهی ISO، ASTM و DIN.
- مقایسه وزن و ابعاد: تطبیق با مشخصات فنی.

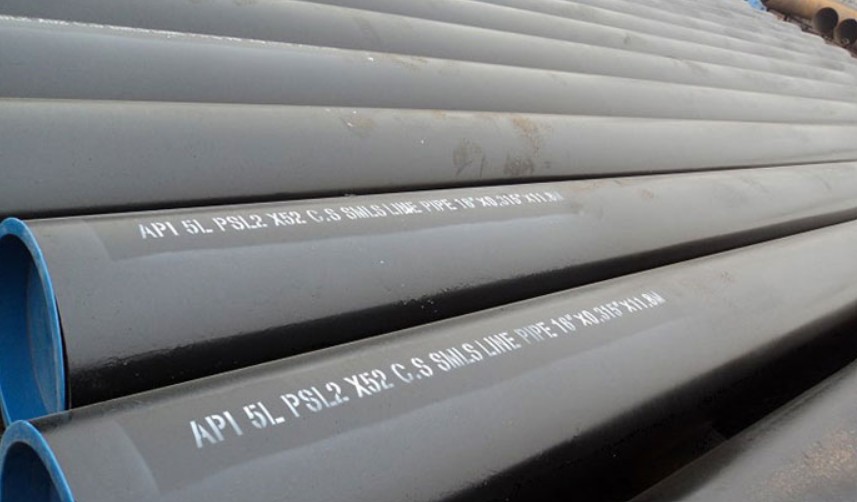

تفاوت لوله مانسیمان و لوله درز مخفی
| معیار | لوله مانسیمان | لوله درز مخفی |
| ساختار | بدون درز و یکپارچه تولید میشود. | ورق فولادی با درز جوش شده (مخفی). |
| مقاومت مکانیکی | بسیار بالا، برای فشارهای بسیار بالا مناسب. | مناسب برای فشارهای متوسط و بالا. |
| هزینه | بیشتر و به دلیل فرایند تولید پیچیدهتر. | کمتر و هزینهپذیرتر. |
| نصب | وزن سنگینتر و نصب ممکن است زمانبر باشد. | وزن سبک، نصب سریع و آسان. |
| کاربرد | خطوط پرفشار و محیطهای حساس (نفت و گاز). | خطوط انتقال معمولی و ساختمانسازی. |
کلام آخر
لوله درز مخفی با ترکیب هزینه کم، نصب آسان و مقاومت قابل توجه، گزینهای مقرون به صرفه برای پروژههای ساختمانی و صنعتی محسوب میشود. اگرچه در برابر لوله مانسیمان در برابر فشارهای بسیار بالا عملکرد کمتری دارد اما در بسیاری از کاربردهای روزمره، به دلیل هزینه کمتر و ساختار سادهاش، جایگزین مناسبی به حساب میآید. انتخاب نهایی باید بر اساس شرایط عملیاتی، فشار، محیط زیست و بودجه صورت گیرد.
سوالات متداول
آیا لوله درز مخفی در برابر خوردگی مقاوم است؟
بله، اگر جوشها و سطح لوله بهدرستی پرداخت و پوشش محافظ به کار رود، مقاومت خوبی در برابر خوردگی نشان میدهد؛ اما در محیطهای خورنده باید از پوششهای خاص استفاده شود.
چه فاکتورهایی بر قیمت لوله درز مخفی تاثیر میگذارد؟
ضخامت ورق، طول و قطر لوله، کیفیت جوشکاری، استانداردهای مورد استفاده و بازار مصرف.
لوله درز مخفی میتواند در فشارهای بسیار بالا استفاده شود؟
به طور معمول برای فشارهای متوسط تا بالا مناسب است؛ برای فشارهای بالای ۳۰ تا ۴۰ بار و بالاتر، بهتر است از لوله مانسیمان استفاده شود.
آیا لوله درز مخفی نیاز به پوشش حفاظتی دارد؟
بسته به محیط کار، پوششهای ضدزنگ یا پوششهای حفاظتی مخصوص مانند EPDM میتواند در جلوگیری از خوردگی کمک کند.
چگونه میتوان لوله درز مخفی را در طراحی شبکه لولهکشی جایگزین کرد؟
در طراحی، قطر و طول لولههای درز مخفی را مطابق با مقادیر استاندارد انتخاب کنید؛ دقت در اتصال جوش و بررسی مجدد فشار شبکه برای اطمینان از سازگاری سیستم.
