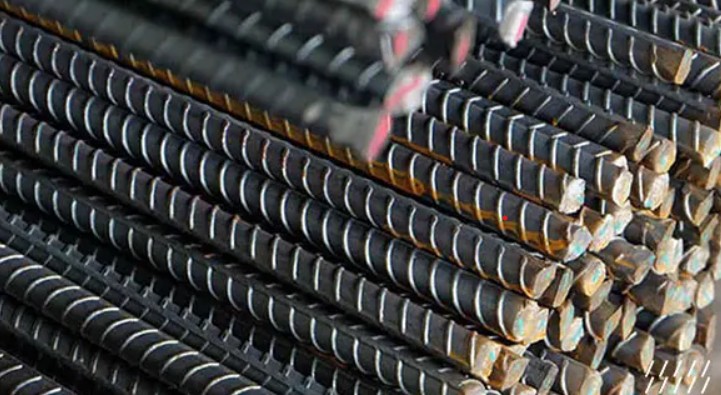

مقاومت کششی میلگرد چگونه محاسبه میشود؟ در ساخت و ساز، میلگرد به عنوان یکی از اجزای اصلی سازههای بتنی، نقش حیاتی در تحمل نیروهای کششی دارد. مقاومت کششی میلگرد یکی از مهمترین شاخصهای تعیینکننده استحکام و دوام سازه است. این پارامتر نه تنها در طراحی سازههای ایمن بلکه در بهینهسازی مصرف مصالح و کاهش هزینههای اجرایی نیز اهمیت بالایی دارد.
در این مقاله از کارآهن، به بررسی مقاومت کششی میلگرد، روشهای اندازهگیری آن، طبقهبندی میلگردها بر اساس مقاومت، و تاثیر آن در طراحی سازههای بتنی میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۶ دقیقه
چه چیزی مقاومت کششی میلگرد را تعیین میکند؟
مقاومت کششی میلگرد به میزان نیرویی گفته میشود که میلگرد میتواند در برابر کشش تحمل کند، بدون اینکه دچار گسیختگی یا شکست شود. این ویژگی یکی از مهمترین شاخصهای مکانیکی در ارزیابی کیفیت میلگرد است. میلگرد با مقاومت کششی بالا، توانایی جبران ضعف بتن در برابر نیروهای کششی را دارد و مانع از ایجاد ترک و آسیب در سازه میشود.
در سازههای بتنی، بتن در برابر فشار مقاومت میکند اما در برابر کشش ضعیف است. میلگرد با داشتن مقاومت کششی مناسب، این ضعف را جبران کرده و مانع از ترکخوردگی و شکست سازه میشود. به همین دلیل، بررسی مقاومت کششی میلگرد در فرایند طراحی و اجرای پروژههای عمرانی اهمیت بالایی دارد و به صورت مستقیم بر ایمنی و دوام سازه تاثیر میگذارد.
تاثیر مقاومت کششی بر طراحی سازه
مقاومت کششی میلگرد تاثیر مستقیم بر نحوه طراحی سازه و انتخاب نوع میلگرد دارد. مهندسان بر اساس این پارامتر، ایمنی سازه را تضمین میکنند. کنترل دقیق مقاومت کششی میلگرد نه تنها به بهینهسازی مصرف مصالح کمک میکند بلکه ریسک خرابیهای احتمالی در طول زمان را نیز به حداقل میرساند.
طبقهبندی میلگردها بر اساس مقاومت کششی
۱- استانداردهای ملی و بینالمللی
در ایران، میلگردها بر اساس مقاومت کششی به چند گروه طبقهبندی میشوند. به طور مثال میلگردهای S220، S300، S350، S400 و S550، هر کدام نشاندهنده حداقل مقاومت تسلیم میلگرد در مگاپاسکال است. این مقاومتها به عنوان یک شاخص اصلی در طراحی سازههای بتنی استفاده میشوند.
۲- انواع میلگرد بر اساس شکل ظاهری
در کشور ما، میلگردها از نظر شکل ظاهری به چهار دسته تقسیم میشوند: A1، A2، A3 و A4. میلگرد A1 صاف است و مقاومت کمتری دارد؛ در حالیکه میلگردهای A2، A3 و A4 آجدار هستند و مقاومت کششی بالاتری دارند. به طور مثال، میلگرد A3 با شکل جناغی یا هشتی، مقاومت تسلیم ۶۰۰۰ کیلوگرم بر سانتیمتر مکعب دارد.
۳- مقایسه با استانداردهای بینالمللی
در کشورهای دیگر، مانند کانادا و استرالیا، میلگردها نیز بر اساس مقاومت کششی طبقهبندی میشوند. در کانادا میلگردها در دو رده با تنش تسلیم ۴۰۰ و ۵۰۰ مگا پاسکال قرار میگیرند. از طرفی، در استرالیا نیز میلگردها به سه رده تقسیم میشوند و هر سه رده دارای تنش تسلیم ۵۰۰ مگاپاسکال هستند.
روشهای اندازهگیری مقاومت کششی میلگرد
۱- آزمایش کشش در آزمایشگاه
برای اندازهگیری مقاومت کششی میلگرد، نمونههایی از میلگرد در دستگاههای مخصوص تحت نیرو قرار میگیرند. طول نمونهها باید ۵ یا ۱۰ برابر قطر میلگرد باشد. سپس نمونه بین دو فک قرار گرفته و بهصورت گرادیال تحت کشش قرار میگیرد.
۲- ترسیم نمودار تنش-کرنش
در طول آزمایش، دستگاه دادههای نیرو و جابجایی را ثبت کرده و مهندس یا اپراتور نمودار تنش-کرنش را رسم میکند.
۳- محاسبه مقاومت کششی با استفاده از قانون هوک
برای بهدست آوردن مقاومت تسلیم میلگرد، از قانون هوک استفاده میشود. طبق این قانون، تنش تا لحظه رسیدن به تسلیم از رابطه زیر به دست میآید:
- σ=E×ε
- σ=E×ε
در این رابطه:
- •σ نشاندهنده تنش است.
- •E مدول الاستیسیته (مدول یانگ) میلگرد است.
- •ε نیز کرنش (نسبت تغییر طول به طول اولیه) میباشد.
با اندازهگیری این مقادیر، مهندسان میتوانند مقاومت تسلیم و کششی میلگرد را به دقت تعیین کنند.
درضمن، از طریق فرمول زیر میتوان ازدیاد طول و یا کرنش را به دست آورد؛
جداول مقاومت کششی میلگرد
۱- جدول مقاومت کششی بر اساس قطر میلگرد
در آزمایشگاهها، جداولی بر اساس قطر میلگرد و نیرویی که میلگرد تحت بار قرار میگیرد، تهیه میشود. این جداول به مهندسان کمک میکنند تا بفهمند میلگرد مورد استفاده چه میزان نیرو را میتواند تحمل کند.
۲- جدول تنش تسلیم میلگرد با استاندارد ASTM
استانداردهای بینالمللی مثل ASTM نیز جداولی را برای مقاومت کششی میلگردها ارائه میدهند. این جداول به خوبی مقاومت تسلیم میلگردها را در شرایط مختلف نشان میدهند.
۳- تاثیر دما بر مقاومت کششی میلگرد
دمای محیط نیز تاثیر مستقیم بر مقاومت کششی میلگرد دارد. در دمای ۲۰ درجه سانتیگراد، میلگرد با قطر ۱۶ میلیمتر مقاومت کششی بیشتری نسبت به دمای ۴۰ درجه سانتیگراد دارد. این موضوع در طراحی سازههایی که در محیطهای گرم قرار میگیرند، بسیار مهم است.
تاثیر مقاومت کششی میلگرد در بهینهسازی طراحی سازههای بتنی
در فرایند طراحی سازههای بتنی، شناخت دقیق ویژگیهای مکانیکی مصالح نقش تعیینکنندهای دارد. مهندسان با انتخاب میلگردهایی که مقاومت کششی مناسبی دارند، میتوانند توزیع مناسبی از نیروها را در اجزای سازه ایجاد کنند. هرچه مقاومت کششی میلگرد با نیازهای طراحی همخوانی بیشتری داشته باشد، امکان کاهش مصرف مصالح اضافی و درعینحال حفظ استحکام سازه فراهم میشود. این موضوع به بهینهسازی هزینههای اجرایی کمک میکند.
در نهایت، توجه به مقاومت کششی میلگرد در مراحل طراحی، باعث بهبود عملکرد سازه دربرابر بارهای مختلف از جمله بارهای دینامیکی و تنشهای محیطی میشود. این موضوع نه تنها به افزایش ایمنی سازه کمک میکند بلکه در بلندمدت موجب کاهش هزینههای نگهداری و افزایش دوام سازههای بتنی خواهد شد.
کلام آخر
مقاومت کششی میلگرد یکی از مهمترین پارامترهای تعیینکننده استحکام و دوام سازههای بتنی است. این ویژگی نه تنها در طراحی سازههای ایمن بلکه در بهینهسازی مصرف مصالح و کاهش هزینههای اجرایی نیز اهمیت بالایی دارد. با توجه به استانداردهای مختلف و روشهای اندازهگیری، مهندسان میتوانند میلگردهایی با کیفیت مناسب را انتخاب کنند و ایمنی و دوام سازهها را تضمین کنند.
سوالات متداول
مقاومت کششی میلگرد چیست؟
مقاومت کششی میلگرد به میزان نیرویی گفته میشود که میلگرد میتواند در برابر کشش تحمل کند، بدون اینکه دچار گسیختگی یا شکست شود. این ویژگی یکی از مهمترین شاخصهای مکانیکی در ارزیابی کیفیت میلگرد است.
چرا مقاومت کششی میلگرد مهم است؟
در سازههای بتنی، بتن در برابر کشش ضعیف است، اما میلگرد با داشتن مقاومت کششی مناسب، این ضعف را جبران کرده و مانع از ایجاد ترک و آسیب در سازه میشود. به همین دلیل، بررسی مقاومت کششی میلگرد در فرایند طراحی و اجرای پروژههای عمرانی اهمیت بالایی دارد.
چگونه مقاومت کششی میلگرد اندازهگیری میشود؟
برای اندازهگیری مقاومت کششی میلگرد، نمونههایی از میلگرد در دستگاههای مخصوص تحت نیرو قرار میگیرند. سپس نمودار تنش-کرنش رسم شده و مقاومت تسلیم میلگرد محاسبه میشود.
