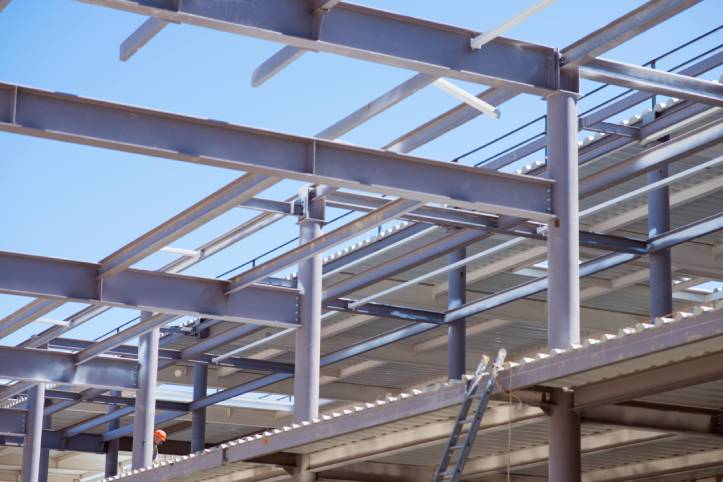

حداکثر طول تیرآهن در سقف چقدر است؟ تیرآهن فولادی در ساختارهای ساختمانی، به ویژه در بخش سقف، نقش اساسی در انتقال بارها و حفظ ایمنی کلی ساختمان دارند. طول هر تیر، نه تنها بر میزان بار قابل انتقال تاثیر مستقیم دارد بلکه بر طراحی حفرهها، اتصالها و حتی هزینه ساخت نیز اثر میگذارد. در این مقاله از کارآهن، به بررسی عواملی که حداکثر طول تیرآهن در سقف را تعیین میکنند، استانداردهای بینالمللی و ملی، محدودیتهای طراحی، روشهای محاسبه و نکات مهم سفارش و تولید تیرهای طولانی خواهیم پرداخت.
برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۸ دقیقه
اهمیت طول تیرآهن در سقف
در طراحی سقف، طول تیرآهن مشخص میکند که چه میزان بار از آن جابجا میشود و چه مسافتی میتوان بر روی آن از ستونهای اصلی یا حفرههای دیگری عبور داد. طول مناسب تیر، باعث میشود بارهای وزن، بارهای زندگی، بارهای برفی و بارهای باد به طور یکنواخت تقسیم شوند و احتمال بروز بیشپیمای بیشینه کاهش یابد.
همچنین، طول تیرآهن تعیینکننده است که اتصالات بین تیر و ستون یا بین دو تیر چگونه طراحی شوند. طول بیش از حد ممکن است باعث ایجاد نقاط ضعیف در اتصال و در نتیجه کاهش مقاومت کلی سازه گردد.
سازمانهای استاندارد و کدهای مهندسی (مانند Eurocode، AISC و کد ملی ایران) بر طول مناسب تیرهای فولادی تاکید دارند تا از ایمنی، عملکرد و اقتصادیبودن سازه اطمینان حاصل شود. عدم رعایت این نکات منجر به خطرات ناشی از شکست سازه و خسارتهای مالی خواهد شد.
استانداردهای طول تیرآهن در سقف ایران و جهان
در سطح بینالمللی، کدهای Eurocode و AISC برای تیرهای فولادی IPE، IPN و HSS طولبندیهای استانداردی را تعریف میکنند که در قالب بخشهای استاندارد بهصورت ۱.۵ متر، ۳ متر، ۵ متر و ۷ متر ارائه میشود. این طولها بر اساس آزمایشهای بارگذاری و محدودیتهای ساختاری تعیین شدهاند.
در ایران، استاندارد مشکلات سازههای فولادی (قانون سازههای فولادی) مشابه کدهای بینالمللی عمل میکند اما بر اساس شرایط اقلیمی و ساختمانی محلی، طولهای متفاوتی را توصیه مینماید. در این کد، طول ۴ تا ۷ متر برای تیرهای IPE در بازههای معمولی توصیه شده و برای طراحیهای خاص طول میتواند تا ۱۲ متر گسترش یابد.
تفاوت در طولهای استاندارد به دلیل عوامل مانند نوع بار، فاصله ستون، ضخامت تیر و ویژگیهای خاص منطقه جغرافیایی ناشی میشود. استفاده از طول استاندارد باعث تسهیل در تامین مواد، کاهش هزینه و تضمین کیفیت میگردد.
محدودیتهای طول تیرآهن در طراحی سازه
در ادامه بررسی حداکثر طول تیرآهن در سقف، از لحاظ فیزیکی، طول تیرآهن محدودیتهایی دارد؛ چرا که طول بیش از حد ممکن است باعث تغییر شکل غیرقابل بازگشت، شکست خمشی و یا انحنا در طول تیر شود. این اختلالات باعث میشود تیر به سرعت در معرض خرابی قرار گیرد.
علاوه بر این، محدودیتهای تولید و حمل و نقل نیز تاثیرگذار هستند؛ فراتر از ۱۲ متر طول تیر، ممکن است با مشکلاتی همچون محدودیتهای بارگیری در کارخانه، خطرات حمل و نقل و هزینههای اضافی برای برش و نصب مواجه شویم. بنابراین، برای طولهای طولانی، باید روشهای ویژهای مانند استفاده از تیرهای لولهای یا لانهزنبور بکار ببریم.
تیرآهن IPE: طول معمول و حداکثر قابل تولید
تیرآهن IPE با مقطع مربعی، در ساختارهای ساختمانی بهعنوان انتخابی اقتصادی و قدرتمند شناخته میشود. طولهای استاندارد IPE در رنج ۴ تا ۷ متر است و برای بازههای کوتاه و متوسط، به طور خاص مناسب هستند.
در پروژههای بلند، طول تیر IPE میتواند تا ۱۲ متر افزایش یابد؛ اما برای این طولها، ممکن است نیاز به استفاده از دو تیر موازی یا تقویت به وسیله جوینتهای قویتر باشد. اگر طول تیر بیش از ۱۲ متر شود، نیاز به طراحیهای ویژه و بررسی دقیق برآیندهای برشی و خمشی پیش از اجرا وجود دارد.
تولید IPE در طولهای بلندتر، بهخصوص بالای ۱۰ متر، به دلیل محدودیتهای ساختاری و حمل و نقل، کمتر رایج است؛ اما در صورت نیاز، میتوان از تکنیکهای خاص مانند استفاده از تیرآهن لایه چین بهره گرفت.
تیرآهن لانه زنبوری: طول سفارشی و مزایای بلند مدت
در ادامه بررسی حداکثر طول تیرآهن در سقف، تیرآهن لانه زنبوری، مقاومت بالا و وزن سبکتری نسبت به تیرهای فولادی سنتی دارند. این تیرها به صورت سفارشی، با طولهای ۱۵ تا ۲۰ متر، در بسیاری از پروژههای مسکونی و تجاری استفاده میشوند.
تولید تیرهای لانهزنبوری در طولهای بلند، به صورت خاص در خطوط تولید مدرن با تکنولوژیهای پیشرفته صورت میگیرد؛ این امر امکان تولید طولهای دلخواه و تطبیق دقیق با نیازهای ساختمانی را فراهم میکند.
مزایای این نوع تیرآهن شامل کاهش هزینههای حمل و نقل (بهدلیل وزن کمتر)، بهبود عملکرد حرارتی و جلوگیری از تشدید مشکلات ریزساختاری، و همچنین امکان استفاده در ساختارهای با بازههای بزرگ، است.
محاسبه طول تیرآهن بر اساس بارهای مختلف
برای محاسبه طول تیرآهن در پروژههای ساختمانی، ابتدا باید نوع بارهای اعمال شده بر تیر (وزن خود، بارهای زندگی، بار برفی و باد) مشخص شود. با توجه به این بارها، محاسبه حداکثر انحنا و انحراف تیر صورت میگیرد.
کدهای مهندسی مانند Eurocode و AISC برای تعیین معیارهای انحراف مجاز (به طور مثال L/250 یا L/300) استفاده میکنند. با توجه به طول تیر، میتوان حداکثر انحراف مجاز را محاسبه و در برابر بارهای واقعی مقایسه کرد.
بسیاری از مهندسان از نرمافزارهای محاسبهگر مثل SAP2000، ETABS و ANSYS بهره میبرند تا مدلهای ۳ بعدی تیرآهن را شبیهسازی کنند و مقادیر حداکثر انحراف، بارهای برشی و فشارهای دیواره را بدست آورند. این ابزارها به صورت دقیق، امکان تصمیمگیری در مورد طول و مقطع مناسب تیر را فراهم میآورند.
حداکثر عرض سقف بدون ستون و تاثیر بر طول تیرآهن
در ادامه بررسی حداکثر طول تیرآهن در سقف، پروژههای بدون ستون بازههای بزرگتری را بهصورت مستقیم پوشش میدهند؛ در این موارد، طول تیرآهن باید به گونهای باشد که بازهی بازتر (به طور مثال ۱۵ تا ۲۰ متر) را پوشش دهد. در کدهای ملی، طول تیرهای فولادی برای بازههای بزرگ به صورت ۵ متر، ۸ متر و ۱۰ متر استاندارد میشود؛ اما برای بازههای بیش از ۱۲ متر، نیاز به طراحیهای بهینه و استفاده از تیرهای لولهای یا تقویتگرهای خاص است.
اگر طول تیر آجر یا IPE را بهصورت کمتر از بازهی حداکثر قرار دهیم، میتواند باعث ایجاد نقاط نازک در اتصال شود که بهدلیل فشارهای بالای بار برشی، احتمال شکست تیر افزایش مییابد. این موضوع باعث میشود که مهندسان در پروژههای بدون ستون، با استفاده از تیرآهن لانهزنبوری یا تیرهای چندگانه، به صورت بهینه طول تیرآهن را تنظیم کنند.
انتخاب سایز تیرآهن مناسب برای بازههای مختلف
انتخاب مقطع مناسب تیر، بر اساس مقاومت برشی، انحراف و وزن نهایی، تعیین میشود. در طول بازههای کوتاه، مقطعهای IPE 200 تا ۳۰۰ مناسب هستند؛ در حالی که برای بازههای طولانیتر، مقاطع ۴۰۰ و ۶۰۰ یا تیرآهن لولهای به عنوان گزینه اول مطرح میشوند.
اگر طول تیر ۱۰ متر باشد و بار برشی ۵۰ nk باشد، مقطع ۴۰۰ (IPE) میتواند با رعایت انحراف L/250 مناسب بنظر برسد. در مقابل، اگر طول تیر ۱۸ متر باشد، به صورت معقول میتوان از دو تیر موازی IPE 400 استفاده کرد. توصیه میشود که در طراحی، با توجه به بازهی سقف و بارهای واقعی، از مقطع بزرگتر یا ترکیبی از چند تیر استفاده کنید تا از مقاومت و ایمنی بالای سازه اطمینان حاصل شود.
کلام آخر
حداکثر طول تیرآهن در سقف چقدر است؟ فرآیند سفارش تیرآهن در طولهای سفارشی به طور معمول شامل دو بخش اصلی میشود؛ ابتدا با تولیدکننده یا شرکت فنی در ارتباط باشید تا طول و مقطع مورد نیاز را مشخص کنید. سپس، شرکت تولیدی بر اساس استانداردهای بینالمللی و ملی، تیرآهن را تولید و در صورت لزوم، به صورت جوینتهای خاص یا تقویتهای ویژه مجهز میکند.
هزینههای تولید، بسته به طول و مقطع تیر، بهصورت خطی و بر اساس وزن نهایی تعیین میشود. برای تیرآهن با طول زیاد، هزینههای حمل، برش و نصب ممکن است بیشتر شود؛ اما به دلیل وزن سبکتر و بهینهسازی در طراحی، هزینه کل پروژه میتواند کاهش یابد.
در نهایت، پس از تامین تیر، زمان نصب، نصب جوینت و برسی دقیق کیفیت برش، برای اطمینان از عدم وجود نقص در طول تیرآهن، ضروری است. با رعایت دقیق این مراحل، میتوانید از ایمنی و عملکرد مطلوب سازه بهرهمند شوید.
سوالات متداول
آیا میتوان تیرآهن را بهصورت سفارشی بیش از ۱۲ متر تولید کرد؟
بله، اما در این حالت باید از تکنیکهای خاص تولید و بررسی دقیق برآیندهای برشی و خمشی پیش از اجرا استفاده کنید؛ تا از ایمنی سازه اطمینان حاصل شود.
چه زمانی بهتر است از تیرآهن لانهزنبوری به جای تیرآهن معمولی استفاده شود؟
تیرآهن لانهزنبوری به ویژه در پروژههای مسکونی و تجاری با بازههای بزرگ و وزن سبکتر مناسب است؛ در پروژههای ساختمانی که بهدنبال کاهش هزینه حمل و نقل و بهبود عملکرد حرارتی هستند، گزینهی بهتری به حساب میآید.
چه معیاری برای انحراف مجاز طول تیر استفاده میشود؟
به طور معمول کدهای مهندسی (Eurocode، AISC و استاندارد ملی ایران) معیارهای انحراف مجاز L/250 یا L/300 را برای تیرآهن فولادی تعیین میکنند؛ در نهایت بسته به نوع پروژه و بازه پوشش میتواند تغییر نماید.
