برش لوله استیل یکی از حساسترین مراحل در تولید، ساخت و نصب تجهیزات صنعتی است. کیفیت این عملیات نه تنها بر ظاهر قطعه بلکه بر سرعت مونتاژ، میزان ضایعات و حتی عملکرد نهایی سازه تاثیر مستقیم دارد. لولههای استیل به دلیل مقاومت بالا در برابر خوردگی، استحکام مناسب و ظاهر زیبا، در صنایع غذایی، نفت و گاز، ساختمانسازی، تجهیزات پزشکی و خطوط انتقال سیالات کاربرد گستردهای دارند.
با این حال، انتخاب روش اشتباه برش میتواند هزینه تولید را افزایش داده و کیفیت نهایی را کاهش دهد. در این مقاله از کارآهن، به بررسی ۷ روش اصلی برش لوله استیل (لیزر، واترجت، پلاسما، اره نواری، CNC، قیچی دستی و وایرکاتینگ) میپردازیم.
برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه
نحوه برش لوله استیل + چالشها
فرایند برش لوله استیل به مجموعه عملیاتی گفته میشود که طی آن لوله با اندازه، زاویه و شکل مورد نظر برای استفاده یا مونتاژ آماده میشود. این کار بسته به ضخامت، قطر، نوع آلیاژ (۳۰۴، ۳۱۶، ۴۳۰ و …) و میزان دقت مورد نیاز با روشهای مختلف انجام میشود.
چالشهای اصلی برش لوله استیل عبارتند از:
- سختی و چقرمگی بالا: استیل نسبت به فولاد معمولی سختتر است و ابزارهای معمولی سریع کند میشوند.
- هدایت حرارتی کم: حرارت در نقطه برش متمرکز میشود و خطر تغییر رنگ، اکسیداسیون و تابیدگی افزایش مییابد.
- حساسیت به کاربیدزایی: در برخی گریدها، حرارت بالا میتواند ترکیب شیمیایی را تغییر دهد و مقاومت به خوردگی را کاهش دهد.
- نیاز به لبه برش تمیز: در صنایع غذایی و دارویی، هرگونه پلیسه یا ناصافی محل تجمع باکتری است.
۷ روش برش لوله استیل
در ادامه، هر روش را با جزییات فنی و کاربردی بررسی میکنیم.

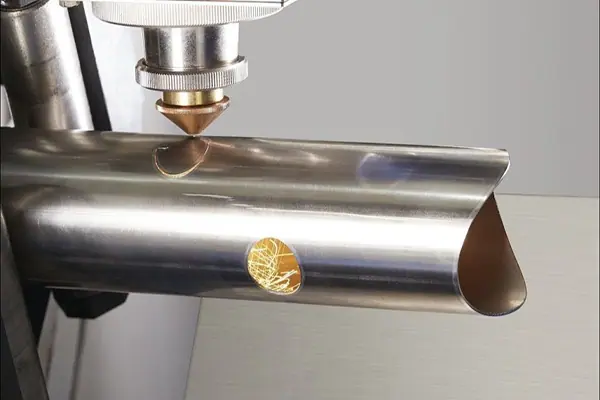

۱- برش لیزری
نحوه عملکرد: پرتو لیزر با انرژی بالا روی نقطه مشخصی از لوله متمرکز شده و فلز را ذوب و تبخیر میکند. کنترل کامپیوتری (CNC) دقت زیر ۰.۱ میلیمتر را ممکن میسازد.
| مزایا | معایب |
| دقت بسیار بالا (مناسب برای قطعات ظریف و پزشکی) | هزینه تجهیزات و نگهداری بالا |
| لبه برش صاف و بدون پلیسه (نیاز به پرداخت تکمیلی ندارد) | محدودیت در ضخامت (بهترین عملکرد تا ۱۲ میلیمتر) |
| توانایی برش اشکال پیچیده و زوایای دلخواه | ایجاد منطقه متاثر از حرارت (HAZ) در ضخامتهای بالا |
| سرعت مناسب برای ضخامتهای نازک و متوسط | قیمت تمامشده بالا برای تیراژ کم |
| بهترین کاربرد | صنایع پزشکی، تجهیزات غذایی، ساخت قالب، قطعات دقیق صنعتی، دکوراسیون فلزی لوکس. |
۲- برش واترجت
برش لوله استیل چگونه است؟ نحوه عملکرد شامل آب با فشار بسیار بالا (تا ۶۰۰۰ بار) همراه با مواد ساینده (مانند گارنت) از نازل خارج شده و فلز را سایش میدهد و هیچ حرارتی تولید نمیشود.
| مزایا | معایب |
| بدون حرارت (تغییری در ریزساختار و خواص استیل ایجاد نمیشود) | سرعت پایینتر نسبت به لیزر و پلاسما |
| مناسب برای هر ضخامتی (تا ۱۰۰ میلیمتر) | مصرف بالای مواد ساینده و آب |
| لبه برش تمیز و بدون پلیسه (برش استیل بدون پلیسه) | هزینه عملیاتی بالا |
| عدم ایجاد ترک و تابیدگی حرارتی | نیاز به فضای زیاد و سیستم تصفیه آب |
| بهترین کاربرد | قطعاتی که نباید حرارت ببینند (مانند تجهیزات دارویی، هوافضا)، ضخامتهای بالا، آلیاژهای حساس به حرارت. |
۳- برش پلاسما
نحوه عملکرد شامل گاز یونیزه شده (پلاسما) با دمای بیش از ۲۰,۰۰۰ درجه سانتیگراد، فلز را ذوب کرده و جریان گاز آن را خارج میکند.
| مزایا | معایب |
| سرعت بسیار بالا (مناسب خطوط تولید انبوه) | کیفیت لبه برش متوسط (نیاز به سنگ زنی یا پرداخت) |
| قابلیت برش ضخامتهای بالا (تا ۵۰ میلیمتر) | منطقه متاثر از حرارت نسبتا وسیع |
| هزینه تجهیزات متوسط (در مقایسه با لیزر) | احتمال تغییر رنگ در لبه (اکسیداسیون) |
| امکان اتوماسیون با CNC | صدای زیاد و تولید دود |
| بهترین کاربرد | مخازن صنعتی، سازههای فلزی سنگین، خطوط لوله نفت و گاز، پروژههایی که سرعت اولویت اول است |
۴- برش با اره نواری یا تیغه گرد
نحوه عملکرد این نوع برش لوله استیل شامل تیغه فولادی با دندانههای کاربید یا بیمتال با حرکت دورانی یا رفت و برگشتی است که لوله را برش میدهد.
| مزایا | معایب |
| هزینه تجهیزات پایین (مناسب کارگاههای کوچک) | سرعت پایین نسبت به روشهای حرارتی |
| عدم ایجاد حرارت (خواص فلز حفظ میشود) | ایجاد پلیسه و براده (نیاز به پرداخت) |
| قابلیت برش دستهای (چند لوله همزمان) | سایش تیغه و نیاز به تعویض مکرر |
| سادگی و عدم نیاز به تخصص بالا | دقت کمتر نسبت به CNC (خطای انسانی) |
| بهترین کاربرد | کارگاههای کوچک، برشهای مستقیم و ساده، آمادهسازی اولیه لولهها، تولید با تیراژ متوسط. |
۵- برش با ماشین فرز (CNC)
ابزار برشی چرخان با حرکت کنترل شده توسط کامپیوتر، مسیر برش را روی لوله ایجاد میکند. اغلب برای عملیات همزمان برش، شیارزنی و سوراخکاری استفاده میشود.
| مزایا | معایب |
| دقت بالا (تلرانس ۰.۰۱ میلیمتر) | هزینه تجهیزات و نرمافزار بالا |
| امکان انجام چندین عملیات در یک چرخه | نیاز به برنامهنویس و اپراتور ماهر |
| سطح نهایی قابل قبول | زمان آمادهسازی اولیه طولانی |
| تکرارپذیری عالی در تیراژ بالا | سرعت پایینتر از پلاسما |
| بهترین کاربرد | قطعات صنعتی با جزئیات فنی زیاد، شیارها و سوراخهای دقیق، تولید تیراژ متوسط تا بالا. |
۶- برش قیچی دست
ابزار دستی شبیه قیچی بزرگ که با نیروی دست یا اهرم مکانیکی فلز نازک را برش میدهد.
| مزایا | معایب |
| بسیار ارزان و قابل حمل | فقط برای ضخامت زیر ۱ میلیمتر قابل استفاده |
| عدم نیاز به برق یا تجهیزات خاص | دقت پایین (وابسته به مهارت اپراتور) |
| مناسب برای تعمیرات اضطراری | لبه برش خشن و دارای پلیسه زیاد |
| بهترین کاربرد | تعمیرات در محل، لولههای نازک استیل (ضخامت زیر ۱ میلیمتر)، پروژههای آموزشی. |
۷- برش وایرکاتینگ
برش لوله استیل چگونه است؟ سیم مسی یا برنجی بسیار نازک (۰.۱ تا ۰.۳ میلیمتر) همراه با تخلیه الکتریکی کنترل شده، فلز را با دقت میکرونی برش میدهد.
| مزایا | معایب |
| دقت فوقالعاده بالا (تا ۰.۰۰۵ میلیمتر) | سرعت بسیار پایین (میلیمتر در دقیقه) |
| عدم تماس مستقیم ابزار (بدون تنش مکانیکی) | هزینه تجهیزات و مصرفی (سیم، دیالکتریک) بسیار بالا |
| توانایی برش اشکال فوقپیچیده | محدودیت در ضخامت (بهینه زیر ۱۵۰ میلیمتر) |
| کیفیت سطح عالی (بدون پلیسه) | نیاز به اپراتور فوق تخصصی |
| بهترین کاربرد | قالبسازی دقیق، قطعات هوافضا، ابزارآلات پزشکی، پروژههای تحقیقاتی با تلرانس میکرون |
جدول مقایسه روشهای برش لوله استیل
| روش برش | دقت | سرعت | کیفیت لبه | هزینه نسبی | بهترین کاربردها |
| لیزر | بسیار بالا | بالا | صاف و تمیز | بالا | قطعات ظریف، پزشکی و دکوراسیون |
| واترجت | بسیار بالا | متوسط | بدون حرارت و عالی | بالا | ضخامت بالا و حساس به حرارت |
| پلاسما | متوسط | بسیار بالا | نیاز به پرداخت | متوسط | مخازن و سازههای سنگین |
| اره نواری | متوسط | متوسط | قابل قبول | پایین | کارگاهها و برش مستقیم |
| CNC | بالا | متوسط | دقیق | بالا | قطعات صنعتی با جزئیات فنی |
| قیچی دستی | پایین | بالا | خشن | بسیار پایین | لوله نازک و تعمیرات |
| وایرکات | فوقالعاده | بسیار پایین | فوق دقیق | بسیار بالا | قالبسازی و هوافضا |
بهترین روش انتخاب برش لوله استیل
برای انتخاب بهترین روش، به سوالات زیر پاسخ دهید:
۱- ضخامت لوله چقدر است؟
- زیر ۲ میلیمتر (نازک): لیزر، قیچی دستی و اره نواری ظریف
- ۲ تا ۱۰ میلیمتر (متوسط): لیزر، واترجت، پلاسما (تنظیم دقیق) و اره نواری
- ۱۰ تا ۵۰ میلیمتر (ضخیم): واترجت، پلاسما و اره نواری صنعتی
- بالای ۵۰ میلیمتر: واترجت (بهترین گزینه)، پلاسما با توان بالا
۲- دقت ابعادی مورد نیاز چقدر است؟
- تلرانس زیر ۰.۱ میلیمتر: لیزر، واترجت و وایرکات
- تلرانس ۰.۱ تا ۰.۵ میلیمتر: CNC و اره نواری دقیق
- تلرانس بالای ۰.۵ میلیمتر: پلاسما و قیچی دستی
۳- آیا حساسیت به حرارت دارید؟
- بله (محصولات دارویی و غذایی): واترجت (بدون حرارت) و اره نواری (مکانیکی)
- خیر: لیزر، پلاسما (ایجاد HAZ محدود)
۴- حجم تولید چقدر است؟
- تک قطعه یا نمونه: قیچی دستی، اره نواری دستی و واترجت
- تیراژ متوسط (۱۰۰ تا ۱۰۰۰ قطعه): اره نواری اتوماتیک و پلاسما CNC
- تیراژ بالا (انبوه): لیزر فایبر (برای ضخامت کم) و پلاسما CNC (برای ضخامت زیاد)
۵- بودجه شما چقدر است؟
- سرمایه محدود (زیر ۵۰ میلیون): قیچی دستی و اره نواری ساده
- سرمایه متوسط (۵۰ تا ۵۰۰ میلیون): اره نواری صنعتی و پلاسما
- سرمایه بالا (بیش از ۵۰۰ میلیون): لیزر، واترجت و وایرکات
۶- آیا به لبه برش بدون پلیسه نیاز دارید؟
- بله (صنایع حساس): لیزر، واترجت و وایرکات (بدون پلیسه)
- خیر (سازههای سنگین): پلاسما (پلیسه سبک قابل قبول)
کلام آخر
برش لوله استیل یک فرایند چندبعدی است که انتخاب بهترین روش به ضخامت، دقت، حجم تولید، حساسیت به حرارت و بودجه بستگی دارد. اگر دقت حداکثری و لبه بدون پلیسه اولویت دارد، لیزر یا واترجت بهترین گزینهها هستند. همچنین اگر سرعت و هزینه مناسب هدف است، پلاسما برای ضخامتهای بالا و اره نواری برای کارگاههای کوچک جوابگو خواهد بود.
برای عملیات ترکیبی (برش و سوراخکاری)، CNC انتخاب منطقی است. و برای قطعات فوق دقیق و تلرانس میکرون، وایرکاتینگ رقیب ندارد. پیش از تصمیمگیری، یک قطعه تست با روش مورد نظر اجرا کنید و خروجی را از نظر کیفیت لبه، تغییرات ابعادی و هزینه بررسی نمایید.
سوالات متداول
کدام روش برش لوله استیل دقیقتر است؟
وایرکاتینگ و پس از آن برش لیزری و واترجت بیشترین دقت را دارند. وایرکات تا تلرانس ۰.۰۰۵ میلیمتر، لیزر تا ۰.۱ میلیمتر و واترجت تا ۰.۱۵ میلیمتر دقت ارائه میدهند.
بهترین روش برای برش لوله استیل نازک (زیر ۲ میلیمتر) چیست؟
لیزر فایبر به دلیل دقت بالا و عدم تغییر شکل لبه بهترین گزینه است. در بودجه محدود، اره نواری ظریف یا قیچی دستی حرفهای نیز کار میکند.
آیا برش پلاسما برای استیل ضد زنگ مناسب است؟
بله، پلاسما برای ضخامتهای بالا (بیش از ۶ میلیمتر) بسیار مناسب است. فقط باید از گاز محافظ (نیتروژن یا آرگون-هیدروژن) استفاده کرد تا اکسیداسیون لبه به حداقل برسد.
تفاوت اصلی برش لیزر و واترجت در چیست؟
لیزر سریعتر و دقیقتر است اما منطقه متأثر از حرارت ایجاد میکند. واترجت بدون حرارت است (مناسب برای قطعات حساس) اما کندتر و هزینه عملیاتی بالاتری دارد.
آیا میتوان لوله استیل را با اره نواری معمولی برش داد؟
بله، به شرط استفاده از تیغه بیمتال یا کاربید مخصوص استیل، روانکاری مناسب (کولانت) و سرعت پایین برش. تیغه معمولی فولاد سریعاً کند میشود.
کدام روش کمترین پلیسه را ایجاد میکند؟
واترجت، لیزر و وایرکاتینگ (به ترتیب) کمترین پلیسه را دارند. پلاسما و اره نواری پلیسه بیشتری ایجاد میکنند و نیاز به سنگزنی دارند.
هزینه برش لوله استیل با لیزر چقدر است؟
بسته به ضخامت، طول برش و منطقه جغرافیایی، بین ۵۰۰ تا ۵۰۰۰ تومان به ازای هر میلیمتر ضخامت برای هر متر طول برش متغیر است.
