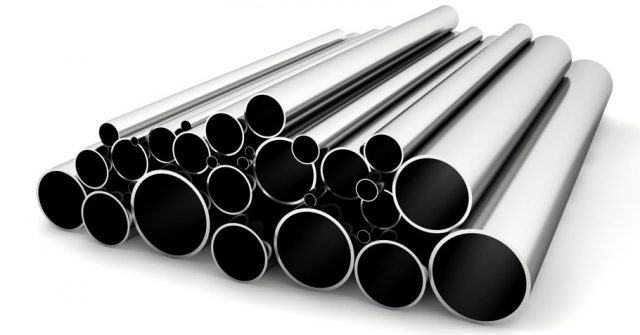

لوله مانیسمان رده ۴۰ یکی از پرکاربردترین و شناختهشدهترین انواع لولههای فولادی در صنایع مختلف است. این لوله که اغلب به صورت مانیسمان (بدون درز) تولید میشود، به دلیل تعادل مناسب بین ضخامت دیواره، وزن و استحکام، انتخابی ایدهآل برای خطوط انتقال نفت، گاز، پتروشیمی، مخازن تحت فشار و سیستمهای آتشنشانی محسوب میگردد.
در این مقاله از کارآهن، به بررسی مشخصات فنی، ابعاد، کاربردها و مزایای لوله مانیسمان رده ۴۰ میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۶ دقیقه
لوله مانیسمان رده ۴۰ چیست؟
لوله رده ۴۰ بر اساس استاندارد ASME/ANSI B36.10 تعریف میشود. عدد ۴۰ در این ردهبندی، نشاندهنده ضخامت دیواره لوله است. در سیستم ردهبندی لولهها، هرچه عدد رده بزرگتر باشد، ضخامت دیواره و در نتیجه تحمل فشار لوله بیشتر میشود. رده ۴۰ در مقایسه با رده ۱۰ (نازک) ضخامت بیشتری دارد اما نسبت به رده ۸۰ (ضخیمتر) سبکتر و اقتصادیتر است.
رده ۴۰ به صورت بدون درز (مانیسمان) تولید میشود؛ یعنی فرایند تولید آن به گونهای است که هیچ درز جوشی در بدنه لوله وجود ندارد. این ویژگی، مقاومت لوله را در برابر فشارهای داخلی و خارجی به شدت افزایش میدهد و آن را برای کاربردهای حساس و پرخطر ایدهآل میسازد.
مشخصات فنی لوله مانیسمان رده ۴۰
مشخصات لوله رده ۴۰ بسته به قطر اسمی متفاوت است. در جدول زیر مهمترین ابعاد و وزن این نوع لوله را مشاهده میکنید:
| قطر اسمی (اینچ) | قطر خارجی (میلیمتر) | ضخامت دیواره (میلیمتر) | وزن تقریبی (کیلوگرم بر متر) |
| ۱ | ۳۳.۴ | ۳.۳۸ | ۲.۵۰ |
| ۲ | ۶۰.۳ | ۳.۹۱ | ۵.۴۴ |
| ۳ | ۸۸.۹ | ۵.۴۹ | ۱۱.۲۹ |
| ۴ | ۱۱۴.۳ | ۶.۰۲ | ۱۶.۰۷ |
| ۶ | ۱۶۸.۳ | ۷.۱۱ | ۲۸.۲۶ |
| ۸ | ۲۱۹.۱ | ۸.۱۸ | ۴۲.۵۵ |
| ۱۰ | ۲۷۳.۰ | ۹.۲۷ | ۶۰.۳۱ |
| ۱۲ | ۳۲۳.۸ | ۹.۵۲ | ۷۳.۶۹ |
لوله رده ۴۰ در محدوده قطر ۱ تا ۱۲ اینچ رایجترین کاربرد را دارد. ضخامت دیواره آن در این محدوده بین ۲ تا ۱۰ میلیمتر (بسته به قطر) متغیر است و وزن هر شاخه (به طور معمول ۶ متری) میتواند تا حدود ۵۰۰ کیلوگرم برسد.
ویژگیهای فنی لوله مانیسمان رده ۴۰ عبارتند از:
- نوع تولید: بدون درز مانیسمان
- استاندارد ردهبندی: ASME B36.10، API 5L، ASTM A53
- محدوده ضخامت: ۲ تا ۱۰ میلیمتر
- محدوده قطر: ۱ تا ۱۲ اینچ (و گاهی بالاتر)
- جنس (گرید): ASTM A106 Gr. B (برای دما و فشار بالا) یا API 5L Gr. B (برای خطوط انتقال نفت و گاز)
انواع لوله مانیسمان رده ۴۰ از نظر جنس و استاندارد
لوله رده ۴۰ بسته به کاربرد و محیط مصرف، از جنسهای مختلفی تولید میشود:
۱- لوله رده ۴۰ فولاد کربنی
- رایجترین نوع. مناسب برای انتقال آب، نفت، گاز و بخار در فشارها و دمای متوسط.
- استانداردهای متداول شامل ASTM A53 Gr. B و ASTM A106 Gr. B.
۲- لوله رده ۴۰ استنلس استیل
- برای محیطهای خورنده (صنایع شیمیایی، غذایی، دارویی).
- استانداردهای شامل ASTM A312 (304/304L, 316/316L).
۳- لوله رده ۴۰ گالوانیزه
- پوشش روی برای جلوگیری از زنگزدگی در خطوط آب و سیستمهای آتشنشانی.
کاربردهای لوله مانیسمان رده ۴۰
به دلیل تعادل عالی بین استحکام، وزن و هزینه، لوله رده ۴۰ در طیف گستردهای از صنایع استفاده میشود:
۱- خطوط انتقال نفت، گاز و پتروشیمی
- انتقال سیالات هیدروکربنی با فشار متوسط
- خطوط جمعآوری گاز در پالایشگاهها
- خطوط فرآیندی در پتروشیمی
۲- مخازن تحت فشار
- ساخت مخازن ذخیره سیالات با فشار داخلی نسبتا بالا (با رعایت استانداردهای طراحی مانند ASME Section VIII)
۳- سیستمهای آتشنشانی
- لولههای رده ۴۰ گالوانیزه یا سیاه، به عنوان رایزر (Riser) و شبکه لولهکشی اسپرینکلر در ساختمانها و کارخانجات استفاده میشوند.
۴- صنایع نفت، گاز و پالایشگاهی
- خطوط انتقال نفت خام و فرآوردههای نفتی
- خطوط آب خنککننده
۵- صنایع ساختمانی و تاسیسات
- لولهکشی آب تحت فشار (آب شهری و آب آتشنشانی)
- لولهکشی گاز طبیعی در کارخانجات
- داربستهای صنعتی سنگین
۶- نیروگاهها
- سیستمهای آب تغذیه بویلر
- خطوط بخار کمکی
مزایا و معایب لوله مانیسمان رده ۴۰
| ویژگی | لوله رده ۴۰ | لوله رده ۱۰ (نازک) | لوله رده ۸۰ (ضخیم) |
| ضخامت دیواره | متوسط | نازک | ضخیم |
| تحمل فشار | خوب (مناسب فشارهای متوسط) | پایین (مناسب فشار کم) | عالی (مناسب فشار بالا) |
| وزن | متوسط | سبک | سنگین |
| نسبتا آسان | آسان | دشوار (به دلیل ضخامت) | |
| جوشکاری و نصب کاربرد | خطوط نفت، گاز، بخار و آتشنشانی | آبیاری، تهویه و خطوط کم فشار | پالایشگاه و فشار فوق بالا |
| قیمت | متوسط | پایین | بالا |
مزایا عبارتند از:
- تعادل عالی بین استحکام و وزن
- موجودی گسترده در بازار
- مناسب برای طیف وسیعی از سیالات (نفت، گاز، آب و بخار)
- قابلیت جوشکاری و نصب مناسب
معایب عبارتند از:
- برای فشارهای بالای ۱۰۰ بار مناسب نیست (رده ۸۰ یا XXS توصیه میشود)
- وزن آن نسبت به رده ۱۰ بالاتر است (هزینه حمل بیشتر)
نکات مهم هنگام خرید لوله مانیسمان رده ۴۰
برای خرید لوله رده ۴۰ با کیفیت و مناسب پروژه خود، به نکات زیر توجه کنید:
- استاندارد و گرید: مشخص کنید به کدام استاندارد نیاز دارید (ASTM A53 برای مصارف عمومی، ASTM A106 برای دما و فشار بالا، API 5L برای خطوط نفت و گاز).
- جنس لوله: فولاد کربنی، استنلس استیل یا گالوانیزه؛ بر اساس نوع سیال و شرایط محیطی.
- نوع تولید: بدون درز (مانیسمان) یا درزدار (جوشی). برای کاربردهای حساس (نفت، گاز و بخار)، بدون درز الزامی است.
- تاییدیه کارخانه (MTC): حتما گواهی تست کارخانه (Mill Test Certificate) را درخواست کنید که ترکیب شیمیایی و خواص مکانیکی را تایید کند.
- بازرسی ظاهری: لوله باید عاری از ترک، زنگزدگی عمیق، تابیدگی و لایهشدگی (Lamination) باشد.
کلام آخر
لوله مانیسمان رده ۴۰ یکی از پرمصرفترین و قابل اعتمادترین گزینهها در صنایع نفت، گاز، پتروشیمی، آتشنشانی و تاسیسات صنعتی است. این لوله با ضخامت دیواره ۲ تا ۱۰ میلیمتر و قطر ۱ تا ۱۲ اینچ، تعادل ایدهآلی بین استحکام، وزن و هزینه ارائه میدهد.
هنگام خرید، حتما به استاندارد (ASTM A106 Gr. B یا API 5L Gr. B)، نوع بدون درز بودن و گواهی کارخانه توجه کنید. برای مشاوره بیشتر با کارشناسان متخصص کارآهن به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
