انتخاب گسکت مناسب برای فلنجهای فولادی یکی از حیاتیترین تصمیمات در طراحی، ساخت و نگهداری سیستمهای لولهکشی صنعتی است. گسکت (واشر آببندی) وظیفه ایجاد آببندی مطمئن بین دو فلنج را بر عهده دارد و کوچکترین خطا در انتخاب آن میتواند به نشتی، افت فشار، خوردگی فلنج، توقف خط تولید و حتی حوادث جبرانناپذیر منجر شود.
در این مقاله از کارآهن، به بررسی ۹ نوع گسکت برای فلنجهای فولادی شامل اسپیرال وند، گرافیتی، تفلون، کلینگریت، فلزی، رینگی (RTJ)، لاستیکی، بدون آزبست و سرامیکی نسوز میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه

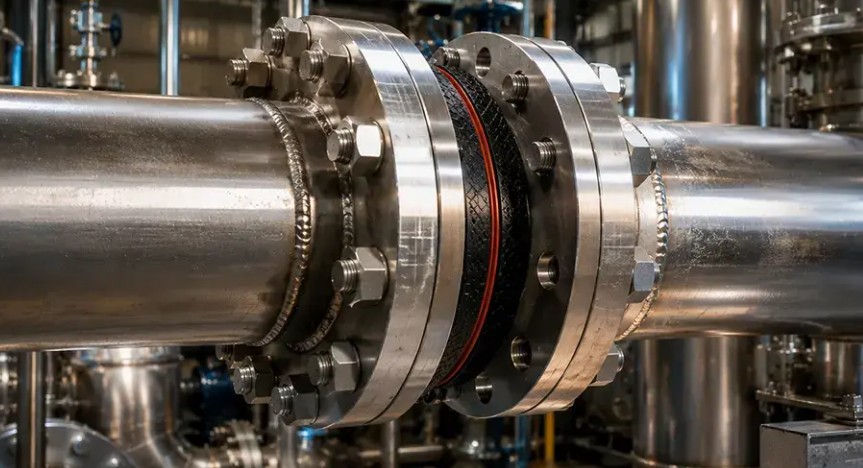

گسکت فلنج فولادی چیست؟
گسکت یک قطعه مکانیکی است که بین دو سطح فلنج قرار میگیرد و با اعمال نیروی فشاری (از طریق پیچها)، ناهمواریهای سطح را پر کرده و از نشت سیال (مایع یا گاز) جلوگیری میکند. در فلنجهای فولادی که در خطوط نفت، گاز، بخار، پتروشیمی، نیروگاهی و آب استفاده میشوند.
انتخاب نادرست گسکت میتواند عواقب زیر را به همراه داشته باشد:
- نشتی سیال و آلودگی محیط زیست
- کاهش فشار و راندمان سیستم
- خوردگی سطوح فلنج در اثر تماس با سیال نشتیافته
- خطر آتشسوزی یا انفجار (در خطوط گاز و مواد قابل اشتعال)
- توقف تولید و هزینههای بالای تعمیر و تعویض
انواع گسکت برای فلنجهای فولادی
۱- گسکت اسپیرال وند
دارای ساختار لایههای فلزی مارپیچی (به طور معمول استیل ۳۰۴ یا ۳۱۶) و مواد پرکننده (گرافیت، تفلون یا ورمیکولیت) است.
| مزایا | معایب |
| مقاومت عالی در برابر فشار و دمای بالا (تا ۴۰۰ درجه سانتیگراد و ۲۵۰ بار) | نیاز به نصب دقیق و گشتاور صحیح پیچها |
| ترکیب استحکام فلزی و انعطاف پرکننده | قیمت متوسط به بالا |
| مناسب برای طیف وسیعی از سیالات (نفت، گاز، بخار، مواد شیمیایی) | در صورت شل شدن پیچها، عملکرد کاهش مییابد |
| عمر طولانی و قابلیت استفاده مجدد (در صورت سالم بودن) | – |
| بهترین کاربرد: خطوط بخار، نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها؛ پرکاربردترین گسکت در صنعت | – |
۲- گسکت گرافیتی
دارای ساختار گرافیت خالص یا تقویت شده با لایه فلزی (فویل استیل) است.
| مزایا | معایب |
| تحمل دمای فوقالعاده بالا (تا ۵۰۰ درجه سانتیگراد در محیط اکسیدان و تا ۳۰۰۰ درجه در خلاء) | مقاومت مکانیکی کمتر از گسکت فلزی خالص |
| مقاومت شیمیایی عالی در برابر بیشتر اسیدها و بازها | حساس به اکسیداسیون در دمای بسیار بالا (بالای ۵۰۰ درجه) |
| انعطافپذیری بالا و قابلیت تطابق با ناهمواری سطح | قیمت نسبتا بالا |
| بدون نیاز به چسب یا مواد افزودنی | – |
| بهترین کاربرد: خطوط بخار فوق داغ، کورهها، صنایع شیمیایی با دمای بالا، اگزاست سیستمها | – |
۳- گسکت تفلون
دارای ساختار پلی تترافلوئورواتیلن (PTFE) خالص یا تقویت شده با پرکننده است.
| مزایا | معایب |
| مقاومت شیمیایی فوقالعاده در برابر اسیدها، بازها، حلالها و مواد خورنده | محدودیت دمایی (تا ۲۶۰ درجه سانتیگراد) |
| سطح لغزنده و عدم چسبندگی به فلنج | محدودیت فشار (مناسب فشارهای متوسط) |
| مناسب برای صنایع غذایی، دارویی و شیمیایی حساس | خزش و تغییر شکل پلاستیک در فشار بالا |
| عایق الکتریکی خوب | قیمت متوسط |
| بهترین کاربرد: خطوط اسید، مواد شیمیایی خورنده، صنایع غذایی و دارویی، تجهیزات آزمایشگاهی |
۴- گسکت کلینگریت
دارای ساختار الیاف فشرده (آرامید، شیشه و کربن) و مواد مقاوم به حرارت و روغن است.
| مزایا | معایب |
| قیمت مناسب و اقتصادی | محدودیت در فشار و دمای بسیار بالا (مناسب برای شرایط متوسط) |
| نصب آسان و قابلیت برش با ابزار ساده | عمر کوتاهتر نسبت به گسکتهای فلزی |
| تنوع در ضخامت و ابعاد | مناسب نبودن برای سیالات بسیار خورنده |
| عملکرد قابل قبول در آب، روغن، هوا و گاز طبیعی | – |
| بهترین کاربرد: خطوط آب صنعتی، روغن هیدرولیک، هوای فشرده، کاربردهای عمومی با فشار و دمای متوسط | – |
۵- گسکت فلزی
دارای ساختار فولاد نرم، استیل ۳۰۴، ۳۱۶، اینکونل، مونل یا برنج (با یا بدون پوشش نرم) است.
| مزایا | معایب |
| استحکام مکانیکی بسیار بالا | قیمت بالا |
| تحمل فشار و دمای فوقالعاده زیاد (تا ۹۰۰ درجه و ۳۰۰۰+ بار) | نیاز به سطح فلنج بسیار صاف و دقیق (Ra ≤ ۱.۶μm) |
| عمر طولانی و عدم تخریب در محیطهای سخت | انعطاف کم، نیاز به گشتاور بسیار دقیق پیچها |
| مقاومت عالی به خوردگی (در آلیاژهای مناسب) | یکبار مصرف (پس از فشرده شدن و قابل استفاده مجدد نیست) |
| بهترین کاربرد: خطوط فشار فوق بالا (هیدرولیک صنعتی)، راکتورهای شیمیایی و کمپرسورهای فشار قوی | – |
۶- گسکت رینگی
دارای ساختار حلقه فلزی ماشینکاری شده با دقت بالا (بیضوی، هشت گوش و مستطیلی) از جنس فولاد نرم، استیل و اینکونل است.
| مزایا | معایب |
| آببندی فوقالعاده مطمئن در فشارهای بالا (تا ۱۵۰۰۰ psi) | نیاز به فلنج دارای شیار مخصوص RTJ (فلنج معمولی کار نمیکند) |
| تحمل دما و فشار بسیار بالا | هزینه تولید و نصب بالا |
| عدم تغییر شکل در طول زمان | نصب نیازمند تخصص و گشتاور دقیق |
| مناسب برای سرویسهای حاوی هیدروژن سولفید (ترش) و هلیوم | یکبار مصرف |
| جلوگیری از نشت در لرزش و تنشهای حرارتی | – |
| بهترین کاربرد: پالایشگاهها، خطوط گاز ترش (حاوی H₂S)، خطوط هلیوم، صنایع دریایی (سکوهای نفتی) و شیرآلات فشار قوی |
۷- گسکت لاستیکی
دارای ساختار لاستیکهای مصنوعی-EPDM (آب و بخار سبک)، NBR (روغن و سوخت)، Neoprene (ازن و هوا) و Silicone (دمای بالا و پایین) است.
| مزایا | معایب |
| انعطاف بسیار بالا و پوشش ناهمواریهای سطح | محدودیت دمایی (۴۰ تا ۱۵۰ درجه بسته به نوع لاستیک) |
| قیمت پایین و نصب آسان | مقاومت شیمیایی محدود (بسته به نوع لاستیک) |
| آببندی عالی برای سیالات سبک (آب، هوا و روغن سبک) | عمر کوتاه در برابر UV و ازن (به جز EPDM) |
| قابلیت استفاده مجدد | مناسب فشار و دمای بالا نیست |
| بهترین کاربرد: خطوط آب سرد و گرم، سیستمهای تهویه، لولهکشی ساختمان، خطوط روغن سبک (NBR) و هوای فشرده | – |
۸- گسکت بدون آزبست
دارای ساختار الیاف مصنوعی و معدنی (آرامید، شیشه، کربن)، چسبهای مقاوم به حرارت و کاملا بدون آزبست است.
| مزایا | معایب |
| ایمن برای سلامت (عدم وجود الیاف آزبست سرطانزا) | مقاومت دمایی نسبت به گسکت فلزی کمتر (تا ۳۵۰ درجه) |
| عملکرد قابل قبول در فشار و دمای متوسط تا نسبتا بالا | برای فشارهای بالای ۱۰۰ بار توصیه نمیشود |
| قیمت مناسب (ارزانتر از اسپیرال وند) | ممکن است در سیالات فوق خورنده تخریب شود |
| جایگزین مستقیم گسکتهای قدیمی آزبستی | – |
| بهترین کاربرد: خطوط بخار با دمای متوسط (تا ۱۸۰ درجه)، آب گرم، روغن داغ و جایگزینی گسکتهای آزبستی در کارخانههای قدیمی | – |
۹- گسکت سرامیکی نسوز
دارای ساختار الیاف سرامیکی آلومینا-سیلیکا و اغلب با پوشش مقاوم یا چسب سیلیکونی است.
| مزایا | معایب |
| تحمل دمای بسیار بالا (تا ۱۲۶۰ درجه سانتیگراد) | انعطاف بسیار کم و شکنندگی |
| عایق حرارتی عالی | مقاومت مکانیکی ضعیف (در برابر فشار حساس است) |
| سبک وزن و مقاوم به شوک حرارتی | نیاز به نصب بسیار دقیق و گشتاور کم |
| مقاوم به بیشتر مواد شیمیایی (به جز اسیدهای قوی و قلیاها) | یکبار مصرف و قیمت نسبتا بالا |
| بهترین کاربرد: کورههای صنعتی، کوره آجرپزی، خطوط گازهای داغ، اگزاست کوره، بوسترهای حرارتی و خشک کنهای صنعتی |
معیارهای انتخاب بهترین گسکت برای فلنج فولادی
برای انتخاب گسکت مناسب، به ترتیب به سوالات زیر پاسخ دهید:
گام ۱: فشار کاری سیستم چقدر است؟
- فشار پایین (زیر ۱۰ بار): لاستیکی، کلینگریت و تفلون نرم
- فشار متوسط (۱۰ تا ۱۰۰ بار): اسپیرال وند، بدون آزبست و کلینگریت ضخیم
- فشار بالا (۱۰۰ تا ۵۰۰ بار): اسپیرال وند تقویت شده، گرافیتی فلزی و فلزی خالص
- فشار فوق بالا (بیش از ۵۰۰ بار): RTJ و فلزی جامد
گام ۲: دمای کاری چقدر است؟
- دمای زیر صفر (تا منفی ۴۰ درجه): تفلون، لاستیک سیلیکونی و استیل ۳۱۶ (فلزی)
- دمای محیط تا ۱۵۰ درجه: لاستیکی EPDM، کلینگریت و تفلون
- دمای ۱۵۰ تا ۳۵۰ درجه: بدون آزبست، اسپیرال وند و گرافیتی سبک
- دمای ۳۵۰ تا ۵۵۰ درجه: اسپیرال وند گرافیتی، فلزی (استیل) و RTJ (استیل)
- دمای بالای ۵۵۰ درجه: فلزی (اینکونل، مونل)، RTJ (آلیاژ) و سرامیکی نسوز
گام ۳: نوع سیال (خورنده، اسیدی، روغنی و گازی) چیست؟
- سیالات خورنده (اسید، باز، مواد شیمیایی): تفلون (PTFE)، گرافیتی خالص و ویتون (لاستیکی)
- سیالات هیدروکربنی (نفت، گاز، بنزین): NBR (لاستیکی نیتریل)، اسپیرال وند و فلزی
- بخار و آب داغ: EPDM، اسپیرال وند گرافیتی و گرافیتی
- گازهای قابل اشتعال و سمی: RTJ و فلزی (نشتی صفر)
گام ۴: طراحی و نوع فلنج چیست؟
- فلنج تخت: گسکت مسطح و ورقهای (کلینگریت، بدون آزبست، تفلون)
- فلنج برجسته: اسپیرال وند (مناسبترین) و کلینگریت
- فلنج دارای شیار: فقط گسکت رینگی؛ سایر گسکتها کار نمیکنند
گام ۵: بودجه و هزینههای نگهداری
- اولویت هزینه پایین: کلینگریت، لاستیکی و بدون آزبست
- تعادل هزینه و کیفیت: اسپیرال وند (بهترین ارزش خرید در صنایع فرایندی)
- اولویت ایمنی مطلق و عمر طولانی: RTJ، فلزی و گرافیتی با تقویت فلزی

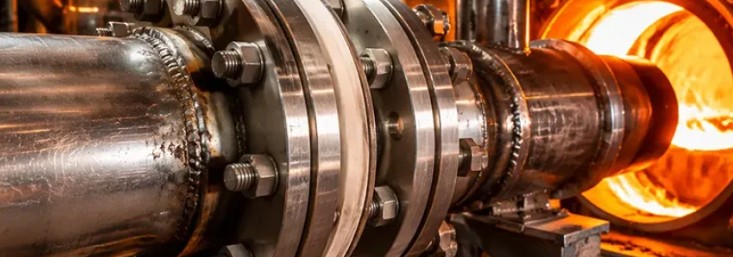

گام ۶: آیا احتمال لرزش یا تنش حرارتی وجود دارد؟
- لرزش زیاد: اسپیرال وند (جذب ارتعاش) و لاستیکی
- تنش حرارتی بالا (سرد و گرم شدن مکرر): گرافیتی، اسپیرال وند و فلزی نرم
کلام آخر
بهترین گسکت برای فلنجهای فولادی کدام است؟ به فشار، دما، نوع سیال، طراحی فلنج و بودجه پروژه بستگی دارد. در صنایع نفت، گاز و پتروشیمی با فشار و دمای بالا، گسکت اسپیرال وند (Spiral Wound) محبوبترین و متداولترین انتخاب است.
همچنین در خطوط بسیار حساس با فشار فوق العاده و سیالات سمی، گسکت رینگی بیرقابت است. در محیطهای خورنده شیمیایی، تفلون عملکرد عالی دارد و در کاربردهای عمومی و اقتصادی، کلینگریت یا بدون آزبست گزینههای مناسبی هستند.
سوالات متداول
بهترین گسکت برای فلنج فولادی در خطوط بخار فشار بالا چیست؟
گسکت اسپیرال وند با پرکننده گرافیت، به دلیل تحمل دمای بالا (تا ۴۰۰ درجه) و مقاومت در برابر سیکلهای حرارتی، بهترین گزینه است. برای فشارهای بالای ۱۰۰ بار، گسکت گرافیتی تقویت شده با فویل فلزی نیز عملکرد عالی دارد.
تفاوت گسکت اسپیرال وند و گسکت رینگی در چیست؟
اسپیرال وند برای فلنجهای برجسته استفاده میشود و از ترکیب فلز و مواد پرکننده ساخته میشود. RTJ برای فلنجهای دارای شیار مخصوص استفاده میشود و یک حلقه فلزی جامد است که با تغییر شکل پلاستیک، آببندی فلز به فلز ایجاد میکند. RTJ فشارهای بالاتری (تا ۱۵۰۰۰ psi) را تحمل میکند و نشتی نزدیک به صفر دارد.
آیا گسکت تفلون برای خطوط بخار مناسب است؟
خیر. تفلون دمای کاری محدودی (حداکثر ۲۶۰ درجه سانتیگراد) دارد و در دمای بخار زنده (بیش از ۱۸۰ درجه) به مرور تخریب میشود. برای بخار از اسپیرال وند گرافیتی یا گسکت گرافیتی استفاده کنید.
