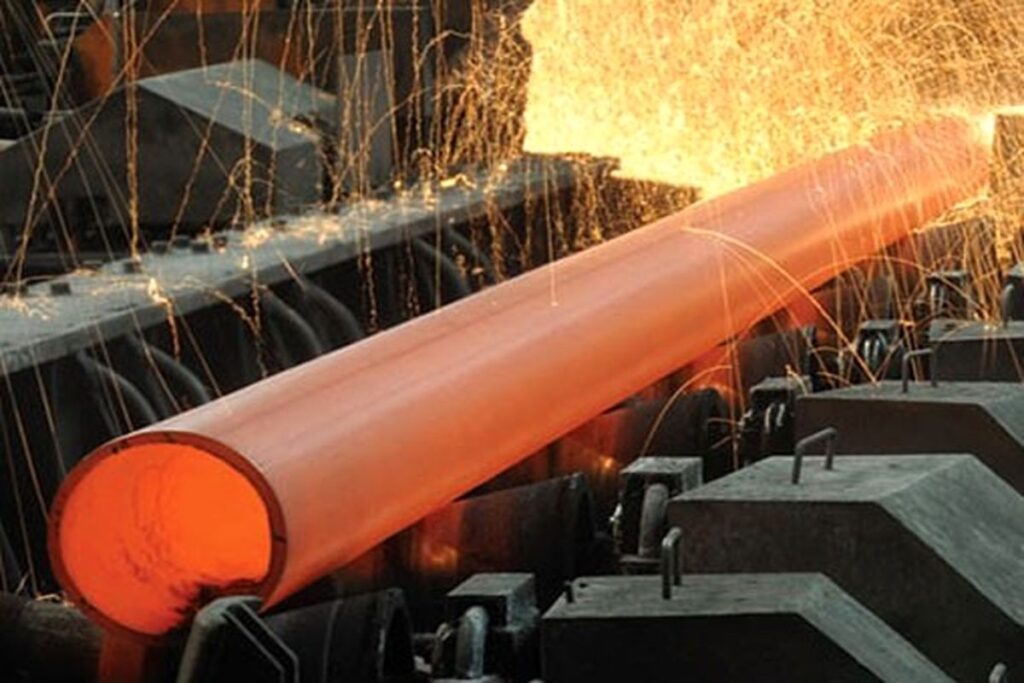

روش تولید لوله ERW چگونه است؟ این نوع محصولات، یکی از پرکاربردترین انواع لولههای فولادی در صنایع نفت، گاز، آب، ساختمانسازی و تاسیسات صنعتی هستند. فرایند تولید این نوع لولهها به دلیل سرعت بالا، دقت ابعادی مناسب و هزینه اقتصادی، به یکی از رایجترین روشهای تولید لوله در جهان تبدیل شده است.
در این مقاله از کارآهن، به بررسی کامل روش تولید لوله ERW، تجهیزات خط تولید، مواد اولیه و عوامل موثر بر کیفیت این محصول میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۷ دقیقه
مواد اولیه تولید لوله ERW
مواد اولیه مورد استفاده در تولید این محصول، شامل ورقهای فولادی نورد گرم یا نورد سرد هستند که بر اساس نوع کاربرد انتخاب میشوند.
قیمت روز انواع لوله فولادی
قیمت لوله مانیسمان، گازی، صنعتی، داربستی و درزدار را در سایت کارآهن به همراه جدول وزن، مشخصات فنی و مشاوره خرید رایگان مشاهده کنید.
مشاهده قیمت لوله فولادی →ویژگیهای ورق با کیفیت عبارتند از:
- ترکیب شیمیایی کنترل شده (میزان مشخص کربن، منگنز و عناصر آلیاژی)
- عدم وجود ترک، زنگزدگی یا ناهماهنگی سطحی
- ضخامت یکنواخت
- قابلیت جوشکاری مناسب
روش تولید لوله ERW
در فرایند تولید لوله به روش جوشکاری مقاومت الکتریکی، ورق فولادی به صورت پیوسته وارد خط تولید شده و پس از فرم دهی، لبههای آن با استفاده از جریان الکتریکی و فشار به یکدیگر جوش داده میشوند. تفاوت اصلی این روش با روشهای سنتی در این است که برای اتصال لبههای ورق، از فلز پرکننده استفاده نمیشود و اتصال از طریق حرارت ناشی از مقاومت الکتریکی شکل میگیرد.
مراحل تولید عبارتند از:
- آمادهسازی ورق فولادی
- فرمدهی و تبدیل ورق به لوله
- جوشکاری مقاومت الکتریکی
- خنککاری و سایزینگ
- برش و بستهبندی نهایی
در ادامه به معرفی کامل مراحل تولید این محصول اشاره میکنیم:
۱- آمادهسازی ورق فولادی
نخستین مرحله در فرایند تولید، آمادهسازی ورق فولادی است. کلافهای فولادی پس از ورود به خط تولید باز شده و تحت عملیات صافکاری قرار میگیرند تا هرگونه موج، خمشدگی یا تنش سطحی از بین برود.
نکات کلیدی در این مرحله عبارتند از:
- کیفیت ورق تاثیر مستقیمی بر استحکام نهایی لوله دارد
- از ورقهای فولادی با ترکیب شیمیایی کنترل شده استفاده میشود
- ضخامت و عرض ورق بر اساس سایز نهایی لوله تنظیم میگردد
- لبههای ورق برای ورود به بخش فرمینگ آمادهسازی میشوند
۲- فرمدهی ورق و تبدیل به لوله
پس از آمادهسازی، مرحله فرمدهی آغاز میشود. ورق فولادی از میان مجموعهای از غلتکها عبور میکند تا به تدریج از حالت تخت به شکل استوانهای تبدیل گردد. مهمترین ویژگیهای فرمدهی اصولی شامل انجام تغییر شکل به صورت تدریجی برای جلوگیری از تنش اضافی، استفاده از غلتکهای چند مرحلهای با دقت بالا، کنترل دیجیتال فشار و موقعیت غلتکها در خطوط پیشرفته و ایجاد هماهنگی کامل لبههای ورق برای جوشکاری بعدی میشود.
در ضمن فراموش نکنید که کیفیت فرمدهی، تاثیر مستقیم بر یکنواختی قطر لوله، ضخامت دیواره و استحکام نهایی محصول دارد. هرگونه انحراف در این مرحله میتواند زمینه ضعف در محل جوش را به وجود آورد.
۳- جوشکاری مقاومت الکتریکی (ERW)
مهمترین مرحله در روش تولید لوله ERW، جوشکاری مقاومت الکتریکی است. در این روش، باید نکات زیر مورد توجه قرار گیرد:
- لبههای ورق تحت تاثیر جریان الکتریکی با فرکانس بالا قرار میگیرند
- مقاومت الکتریکی در محل اتصال باعث تولید حرارت میشود
- لبههای ورق به حالت خمیری درمیآیند
- با اعمال فشار، اتصال نهایی شکل میگیرد
| ویژگی | توضیح |
| نوع جوش | مقاومت الکتریکی |
| نیاز به فلز پرکننده | ندارد |
| سرعت تولید | بالا |
| دقت ابعادی | بسیار مناسب |
| کیفیت سطح | یکنواخت |
۴- خنککاری و سایزینگ لوله
پس از جوشکاری، لوله وارد مرحله خنککاری میشود. در این بخش، باید به موارد زیر توجه کنید:
- دمای محل جوش و سطح لوله کاهش مییابد
- ساختار فلز به پایداری لازم میرسد
- کنترل سرعت خنک کاری برای جلوگیری از تنش داخلی ضروری است
بعد از خنک کاری، لوله وارد بخش سایزینگ میشود. غلتکهای مخصوص وظیفه تنظیم دقیق موارد زیر را بر عهده دارند:
- قطر لوله
- ضخامت دیواره
- گردی لوله
۵- برش و بستهبندی نهایی
در پایان روش تولید لوله ERW ، لولهها بر اساس طول مورد نیاز برش داده میشوند که عبارتند از:
- سیستمهای برش اتوماتیک هماهنگ با سرعت خط تولید
- برش بدون توقف برای افزایش بهرهوری
- بررسی ظاهری و ابعادی پس از برش
تستهای نهایی قبل از بستهبندی شامل موارد زیر است:
- تست فشار هیدرواستاتیک
- تست جوش (اولتراسونیک یا جریان گردابی)
- بازرسی چشمی و ابعادی
پس از تایید نهایی، لولهها بستهبندی شده و برای حمل به پروژههای مختلف آماده میشوند. نوع بستهبندی بر اساس سایز، وزن و نوع کاربرد لوله تعیین خواهد شد.
تجهیزات خط تولید لوله ERW
| تجهیزات | کاربرد |
| دستگاه فرمینگ | تبدیل ورق تخت به شکل استوانهای با عبور از غلتکهای چند مرحلهای |
| سیستم جوشکاری ERW | تولید جریان فرکانس بالا، الکترودها، غلتکهای فشار و کنترل حرارت |
| دستگاه سایزینگ | تنظیم قطر، ضخامت و گردی لوله با غلتکهای مخصوص |
| دستگاه برش اتوماتیک | برش لوله با طول مشخص بدون توقف خط تولید |
| تجهیزات تست غیرمخرب | کنترل کیفیت جوش با اولتراسونیک و جریان گردابی |
در ضمن، استفاده از تجهیزات پیشرفته باعث میشود کنترل فرایند تولید با دقت بیشتری انجام شود و احتمال ایجاد خطا کاهش پیدا کند. همچنین ماشینآلات مدرن، سرعت تولید را افزایش داده و هزینههای عملیاتی را کاهش میدهند.
عوامل موثر بر کیفیت لوله ERW
کیفیت نهایی لوله تحت تاثیر عوامل مختلفی قرار دارد که در جدول زیر میتوانید موارد فوق را مشاهده نمایید:
| عامل | چگونگی تاثیر بر کیفیت |
| کیفیت ورق فولادی | تاثیر مستقیم بر استحکام جوش و عدم وجود نقص ساختاری |
| تنظیم دقیق تجهیزات فرمینگ | همراستایی درست لبههای ورق برای جوشکاری |
| کنترل پارامترهای جوشکاری | جلوگیری از سوختگی یا ضعف جوش |
| سرعت خط تولید | تاثیر بر کیفیت جوش و یکنواختی ابعادی |
| نحوه خنککاری | جلوگیری از تنش داخلی و تغییر خواص مکانیکی |
| تستهای کنترل کیفیت | شناسایی عیوب احتمالی قبل از خروج محصول |
کلام آخر
تولید لوله ERW یکی از مهمترین و پرکاربردترین روشهای تولید لولههای فولادی در صنایع مختلف است. در این فرایند، ورق فولادی پس از عبور از مراحل فرمدهی، جوشکاری مقاومت الکتریکی، خنککاری و سایزینگ به لولهای با ابعاد دقیق و کیفیت مناسب تبدیل میشود.
مزایای این روش شامل سرعت بالای تولید، یکنواختی سطح، هزینه اقتصادی، امکان تولید در سایزهای متنوع و عدم نیاز به فلز پرکننده در جوش است. همچنین کیفیت نهایی این محصولات به عواملی مانند نوع ورق فولادی، دقت تجهیزات خط تولید، کنترل کیفیت جوش و استانداردهای تولید بستگی دارد.
سوالات متداول
در تولید لوله به روش ERW از چه نوع ورقی استفاده میشود؟
در این روش از ورقهای فولادی نورد گرم و نورد سرد استفاده میشود. انتخاب نوع ورق به عواملی مانند ضخامت، فشار کاری و شرایط محیطی بستگی دارد. کیفیت ورق مصرفی تاثیر مستقیم بر استحکام، دوام و کیفیت جوش لوله خواهد داشت.
مهمترین مرحله در تولید لوله ERW چیست؟
جوشکاری مقاومت الکتریکی مهمترین مرحله در فرایند تولید این محصول است. در این بخش، لبههای ورق با استفاده از جریان الکتریکی و فشار به یکدیگر متصل میشوند.
آیا در تولید لوله به روش ERW از فلز پرکننده استفاده میشود؟
خیر؛ در روش تولید این محصول، از فلز پرکننده استفاده نمیشود. اتصال لبههای ورق تنها با حرارت ناشی از مقاومت الکتریکی و اعمال فشار انجام میگیرد. این موضوع باعث افزایش سرعت تولید و یکنواختی بیشتر ساختار جوش میشود.
تفاوت لوله ERW با لوله بدون درز (مانیسمان) چیست؟
این محصول دارای جوش طولی است و با فرمدهی و جوشکاری ورق فولادی تولید میشود. در حالی که لوله بدون درز (مانیسمان) فاقد هرگونه جوش بوده و از بیلت فولادی توپر تولید میگردد. همچنین لولههای بدون درز برای فشارهای بسیار بالا و کاربردهای حساس (نفت و گاز) مناسبتر هستند؛ اما لولههای ERW برای فشارهای متوسط و کاربردهای عمومی (آب، گاز شهری و ساختمان) مورد استفاده قرار میگیرند.
کاربرد لوله ERW چیست؟
این نوع محصولات در خطوط انتقال آب، گاز و انواع سیالات صنعتی کاربرد گستردهای دارند. همچنین در صنایع ساختمانی (داربستها و سازههای فلزی)، نفت و گاز، تاسیسات گرمایشی، سرمایشی و صنایع خودروسازی (شاسی به همراه اگزوز) نیز استفاده میشوند.
