میلگرد S500 به عنوان یکی از مقاومترین محصولات فولادی در صنعت ساختمان، به دلیل تحمل تنشهای بسیار بالا و چسبندگی عالی با بتن، گزینهای ایدهآل برای پروژههای بزرگ و حساس تبدیل شده است.
در این مقاله از کارآهن، به مشخصات فنی میلگرد S500 و کاربردهای آن میپردازیم. همچنین به این موضوع اشاره خواهیم کرد که این محصول چه تفاوتی با سایر ردههای میلگرد مانند A3 و A4 دارد. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۸ دقیقه

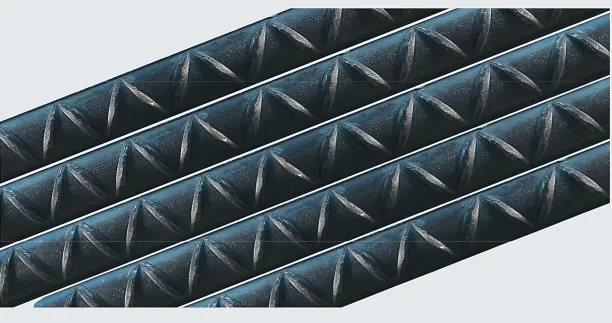

میلگرد S500 چیست؟
میلگرد S500 عضوی از خانواده میلگردهای آجدار با استحکام بالا است. عدد ۵۰۰ در نام این محصول، حداقل مقاومت تسلیم (تنش تسلیم) ۵۰۰ مگاپاسکال را نشان میدهد. به عبارت دیگر، این نوع محصول فولادی میتواند تنشی معادل ۵۰۰ مگاپاسکال را قبل از تغییر شکل دائمی تحمل کند که آن را به یکی از مقاومترین گزینهها برای اسکلت بتنی ساختمانهای بلند، پلها و سازههای صنعتی تبدیل کرده است.
ساختار آجدار این محصول باعث افزایش اصطکاک و چسبندگی با بتن شده و انتقال نیرو بین این دو ماده را به حداکثر میرساند. به دلیل استحکام بالا، استفاده از این محصول در بسیاری از پروژهها میتواند باعث کاهش تعداد و قطر میلگردهای مصرفی شود که در نهایت به کاهش وزن نهایی سازه و صرفهجویی در هزینهها منجر میگردد.
مشخصات فنی میلگرد S500
مهمترین ویژگیهای مکانیکی و شیمیایی این محصول عبارتند از:
| مشخصه | مقدار/توضیح |
| مقاومت تسلیم | حداقل ۵۰۰ مگاپاسکال |
| مقاومت کششی نهایی | بین ۵۵۰ تا ۶۵۰ مگاپاسکال |
| نسبت مقاومت نهایی به تسلیم | حداقل ۱.۲۵ (مهم برای شکلپذیری لرزهای) |
| ازدیاد طول | حداقل ۱۲ تا ۱۴ درصد (نشاندهنده شکلپذیری) |
| ترکیب شیمیایی (عناصر کلیدی) | کربن حداکثر ۰.۲۲ درصد، منگنز ۰.۶۰ تا ۱ درصد، فسفر و گوگرد حداکثر ۰.۰۴۵ درصد |
۱- نوع سطح آجدار (با ارتفاع و فاصله آج استاندارد)
| سایزهای رایج | ۸ تا ۴۰ میلیمتر |
| استاندارد تولید | ISIRI 3132، DIN 488 و ASTM A615 (گرید ۷۵) |
۲- مقاومت تسلیم بالا
با مقاومت تسلیم ۵۰۰ مگاپاسکال، این محصول قادر به تحمل نیروهای کششی و فشاری بسیار بالا بدون تغییر شکل دائمی است. این ویژگی برای سازههایی که در معرض بارهای سنگین (مانند پلها، سدها و ساختمانهای بلند) هستند، حیاتی بنظر میرسد.
۳- مقاومت کششی نهایی
این مشخصه نشاندهنده حداکثر تنشی است که محصول قبل از گسیختگی میتواند تحمل کند. همچنین این مقدار بین ۵۵۰ تا ۶۵۰ مگاپاسکال است که تضمین میکند سازه قبل از شکست، علائم هشداردهنده (تغییر شکل) از خود نشان دهد.
۴- شکلپذیری مناسب (ازدیاد طول)
با وجود استحکام بالا، این محصول همچنان شکلپذیری قابل قبولی (حداقل ۱۲ تا ۱۴ درصد ازدیاد طول) دارد. این ویژگی در مناطق زلزلهخیز اهمیت ویژهای دارد؛ زیرا سازه میتواند انرژی ناشی از زلزله را جذب کرده و بدون فروپاشی ناگهانی تغییر شکل دهد.
۵- ترکیب شیمیایی کنترل شده
عناصر شیمیایی مانند کربن و منگنز به دقت کنترل میشوند تا تعادل مناسبی بین استحکام و انعطافپذیری به وجود آید. همچنین میزان عناصر مضر مانند فسفر و گوگرد به حداقل میرسد تا از شکنندگی و ترک خوردگی جلوگیری شود.
کاربردهای میلگرد S500
به دلیل مقاومت فوقالعاده و عملکرد مطمئن، این محصول در پروژههای زیر کاربرد دارد:
- ساختمانهای بلند و برجها: کاهش تعداد میلگردهای مصرفی در ستونها و تیرهای اصلی
- پلهای بزرگ (جاده و راه آهن): تحمل بارهای دینامیکی ناشی از عبور وسایل نقلیه سنگین
- تونلها و سدها: مقاومت در برابر فشار هیدرواستاتیک و زمینشناسی نامناسب
- سازههای صنعتی و نیروگاهی: فونداسیون ماشینآلات سنگین و سکوهای تحمل بار
- سازههای دریایی و بندری: مقاومت در برابر خوردگی و بارهای ضربهای (با پوششهای خاص)
- مناطق با خطر لرزهخیزی بالا: جذب انرژی زلزله و جلوگیری از فروپاشی ناگهانی
تفاوت میلگرد S500 با میلگرد A3 و A4
در بازار ایران، میلگردها اغلب با نامهای تجاری A2، A3 و A4 نیز شناخته میشوند. در ادامه به مقایسه این سه رده میپردازیم:
| ویژگی | میلگرد S500 (معادل A4) | میلگرد A3 | میلگرد A2 |
| مقاومت تسلیم | حدود ۵۰۰ مگاپاسکال | حدود ۴۰۰ مگاپاسکال | حدود ۳۴۰ مگاپاسکال |
| شکلپذیری | متوسط | بالا | بسیار بالا |
| کاربرد | سازههای سنگین و خاص (پل، برج، سد) | ساختمانهای معمولی (۳ تا ۱۰ طبقه) | سازههای سبک و موقت |
| میزان مصرف فولاد | کمتر (به دلیل مقاومت بالا) | بیشتر | بیشترین مقدار |
| قیمت نسبی | بالاتر | اقتصادی | ارزانترین |
| عملکرد لرزهای | خوب (با رعایت جزئیات) | متوسط | ضعیف (مناسب مناطق کم خطر) |
| جوشکاری | نیازمند الکترود | خاص و پیش گرمایش | معمولی (با احتیاط) آسان |
مزایا و معایب میلگرد S500
مزایا
- افزایش ایمنی سازه در برابر بارهای سنگین و زلزله
- کاهش مصرف فولاد (به دلیل استحکام بالا و نیاز به تعداد میلگرد کمتر)
- کاهش وزن نهایی سازه (مناسب برای طبقات بالای برجها)
- عملکرد مناسب در شرایط محیطی سخت (با پوششهای ضد خوردگی)
- افزایش طول عمر سازه و کاهش هزینههای نگهداری
- بهینهسازی فضای اشغال شده توسط میلگردها (سهولت بتنریزی)
معایب
- قیمت بالاتر نسبت به میلگردهای S400 و A3 (تاثیر مستقیم بر بودجه پروژه)
- نیاز به دقت بیشتر در طراحی و اجرا (به دلیل استحکام بالا، تغییر شکلهای کشسان کمتر است)
- محدودیت نسبی در جوشکاری (بسته به ترکیب شیمیایی و نیاز به الکترود کم هیدروژن)
- حساسیت بیشتر در فرایند خمکاری (در سایزهای بزرگ ممکن است نیاز به شعاع خم بیشتری باشد)
- نیاز به نیروی متخصص برای استفاده صحیح و بهینه
نکات مهم در خرید میلگرد S500
برای خرید این محصول با کیفیت و مناسب پروژه، به موارد زیر توجه کنید:
۱- درخواست گواهی کارخانه (MTC)
حتما برگه تست کارخانه را بررسی کنید که مقاومت تسلیم، مقاومت کششی و ترکیب شیمیایی را تایید نماید. این گواهی مطابقت محصول با استاندارد (مانند ISIRI 3132) را نشان میدهد.
۲- بررسی ظاهری آجها
آجهای میلگرد باید دارای ارتفاع و فاصله منظم و سطح آن باید عاری از ترک، پوسته پوسته و زنگزدگی عمیق باشد.
۳- تطابق سایز و وزن با جدول اشتال
وزن واقعی میلگرد را با وزن استاندارد (بر اساس جدول اشتال) مقایسه کنید. انحراف مجاز بین ۳ تا ۵ درصد است.
۴- انتخاب برند معتبر
برندهای سرشناس تولیدکننده این محصول شامل فولاد مبارکه، ذوب آهن اصفهان، فولاد کاویان، فولاد خراسان (نیشابور)، ظفربناب و ابرکوه میشود.
۵- مقایسه قیمت در بازار
به دلیل نوسانات ارز و قیمت آهن، قبل از خرید از چند تامینکننده استعلام بگیرید. قیمت غیرعادی پایین نشانه کیفیت نامرغوب یا محصول تقلبی است.
۶- مشاوره با مهندس محاسب
قبل از خرید، مطمئن شوید که مشخصات این محصول (مقاومت و شکلپذیری) با نیازهای طراحی سازه (بارگذاری و خطر لرزهخیزی) هماهنگ است.
جدول وزن و ابعاد میلگرد S500 (بر اساس استاندارد)
| سایز (میلیمتر) | سطح مقطع (سانتیمتر مربع) | وزن هر متر (کیلوگرم) | وزن هر شاخه ۱۲ متری (کیلوگرم) |
| ۸ | ۰.۵۰ | ۰.۳۹۵ | ۴.۷۴ |
| ۱۰ | ۰.۷۸ | ۰.۶۱۷ | ۷.۴۰ |
| ۱۲ | ۱.۱۳ | ۰.۸۸۸ | ۱۰.۶۶ |
| ۱۴ | ۱.۵۴ | ۱.۲۰۸ | ۱۴.۵۰ |
| ۱۶ | ۲.۰۱ | ۱.۵۷۸ | ۱۸.۹۴ |
| ۱۸ | ۲.۵۴ | ۱.۹۹۸ | ۲۳.۹۸ |
| ۲۰ | ۳.۱۴ | ۲.۴۶۶ | ۲۹.۵۹ |
| ۲۲ | ۳.۸۰ | ۲.۹۸۰ | ۳۵.۷۶ |
| ۲۵ | ۴.۹۱ | ۳.۸۵۰ | ۴۶.۲۰ |
نتیجهگیری
میلگرد S500 (معادل A4) یکی از مقاومترین و پیشرفتهترین محصولات فولادی در صنعت ساختمان ایران است که با مقاومت تسلیم ۵۰۰ مگاپاسکال، برای پروژههای سنگین و حساس مانند پلها، سدها، برجها و مناطق زلزلهخیز طراحی شده است. استفاده از این محصول میتواند باعث کاهش تعداد میلگردهای مصرفی، کاهش وزن سازه و صرفهجویی در هزینههای کلی پروژه شود، هرچند که قیمت اولیه آن نسبت به ردههای پایینتر (S400 و A3) بالاتر است.
هنگام خرید، حتما به گواهی کارخانه (MTC)، ظاهر آجها و برند معتبر توجه کنید. انتخاب بین S500 و سایر ردهها باید توسط مهندس محاسب و بر اساس نوع بارگذاری، شرایط لرزهخیزی و بودجه پروژه انجام شود.
سوالات متداول
فرق میلگرد S500 با میلگرد A4 چیست؟
از نظر مشخصات فنی، تفاوتی ندارند. میلگرد S500 بر اساس استاندارد اروپایی (DIN) و میلگرد A4 بر اساس استاندارد قدیمی ایران (ISIRI) نامگذاری میشود. هر دو دارای مقاومت تسلیم حدود ۵۰۰ مگاپاسکال هستند. در بازار ایران، این دو نام به جای یکدیگر مورد استفاده قرار میگیرند.
آیا میلگرد S500 برای مناطق زلزله خیز مناسب است؟
بله اما با رعایت جزئیات خاص. شکلپذیری این محصول (ازدیاد طول حدود ۱۲ تا ۱۴ درصد) برای جذب انرژی زلزله کافی است. از طرفی به دلیل استحکام بالا، مهندسان باید طراحی لرزهای دقیقتری انجام دهند. در برخی آییننامهها، استفاده از میلگرد S500 در نواحی با خطر نسبی بالا مجاز است اما با محدودیتهایی همراه میشود.
آیا میتوان میلگرد S500 را جوش داد؟
بله اما با رعایت شرایط خاص. به دلیل کربن معادل نسبتا بالا (CEV)، جوشکاری باید با الکترود کم هیدروژن (مانند E7018)، پیش گرمایش (۱۵۰ تا ۲۰۰ درجه) و در صورت نیاز عملیات حرارتی پس از جوش (PWHT) انجام شود. در نواحی بحرانی لرزهای، جوشکاری توصیه نمیشود و بهتر است از وصلههای مکانیکی (کوپلینگ) استفاده گردد.
مقاومت تسلیم میلگرد S500 چند مگاپاسکال است؟
حداقل ۵۰۰ مگاپاسکال. در برخی محصولات با کیفیت بالا، این مقدار میتواند تا ۵۲۰-۵۵۰ مگاپاسکال نیز برسد. با این حال، برای طراحی سازه، مقدار حداقل (۵۰۰ مگاپاسکال) ملاک قرار میگیرد.
قیمت میلگرد S500 نسبت به S400 چقدر بیشتر است؟
به طور معمول، ۱۰ تا ۲۰ درصد گرانتر از میلگرد S400 است. با این حال، با توجه به اینکه مصرف فولاد در سازههای سنگین با S500 کاهش مییابد، ممکن است هزینه نهایی پروژه تفاوت چندانی نداشته باشد یا حتی مقرون به صرفهتر گردد. قیمت دقیق به نرخ ارز، برند و شرایط بازار بستگی دارد.
