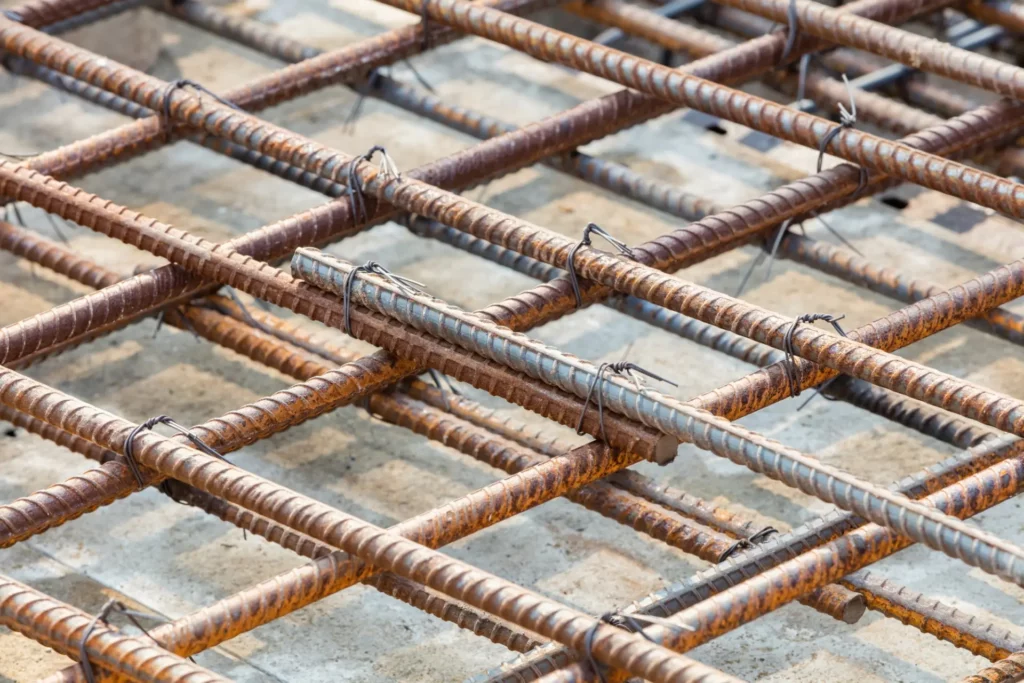

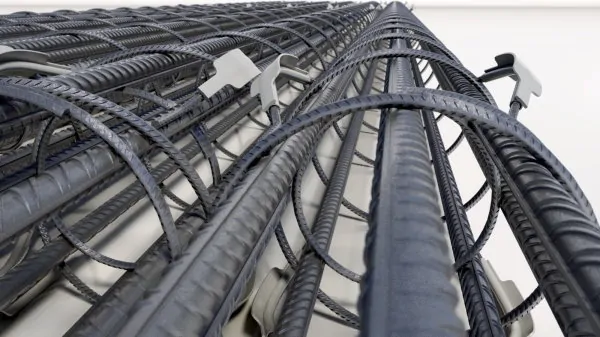

تفاوت میلگرد لنگر مثبت و منفی چیست؟ این دو نوع میلگرد، اگرچه هر دو بخشی از آرماتورهای اصلی یک تیر یا دال هستند اما جهت پیچش، محل قرارگیری در سازه و نوع نیرویی که با آن مقابله میکنند، کاملا متفاوت است. اشتباه در جایگذاری آنها میتواند منجر به ترکخوردگی شدید، افتادگی سقف و حتی فروپاشی سازه شود.
در این مقاله از کارآهن، سه تفاوت اساسی این دو نوع میلگرد را بررسی میکنیم و میآموزیم که کجا و چگونه باید از هر کدام استفاده کرد. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۸ دقیقه
تفاوت میلگرد لنگر مثبت و منفی
میلگرد لنگر مثبت؛ پیچش به سمت راست
یکی از تفاوتهای فیزیکی و قابل مشاهده بین میلگرد لنگر مثبت و منفی، جهت پیچش (جهت آجهای مارپیچ) روی سطح میلگرد است. میلگردهای لنگر مثبت به صورت راست پیچ تولید میشوند؛ یعنی اگر از انتها به میلگرد نگاه کنید، آجها به سمت راست چرخیدهاند. این ویژگی ظاهری، اگرچه مستقیما بر مقاومت محصول تاثیر نمیگذارد اما به کارگران و مجریان کمک میکند تا در کارگاه، این نوع میلگرد را از نوع منفی تشخیص دهند.
میلگردهای لنگر مثبت در مناطقی از سازه قرار میگیرند که تحت نیروی فشاری ناشی از خمش هستند؛ برای مثال، در قسمت پایینی یک تیر ساده که تحت بار قائم قرار دارد، الیاف پایینی تیر دچار فشار میشوند و میلگرد مثبت در آن ناحیه کار میکند.
میلگرد لنگر منفی؛ پیچش به سمت چپ
میلگردهای لنگر منفی دارای پیچش به سمت چپ (چپ پیچ) هستند. یعنی اگر میلگرد را از یک سمت نگاه کنید، آجها در جهت خلاف عقربههای ساعت چرخیدهاند. این نوع میلگرد برای مقابله با نیروهای کششی ناشی از لنگر منفی طراحی شده است. لنگر منفی در نواحی بالایی تیرها و دالها، به ویژه در محل تکیهگاهها (اتصال تیر به ستون یا دال روی تیر) ایجاد میشود. در این نواحی، الیاف بالایی عضو تحت کشش قرار میگیرند و برای جلوگیری از ترک و گسیختگی، نیاز به میلگرد منفی با پیچش چپ دارند.
آیا جهت پیچش یک قانون جهانی و ثابت است؟
توجه به این نکته ضروری است که گرایش به استفاده از راست پیچ برای میلگرد مثبت و چپ پیچ برای میلگرد منفی، بیشتر یک قرارداد رایج کارگاهی در ایران و برخی کشورهای دیگر است، نه یک الزام فیزیکی یا آییننامهای تغییرناپذیر.
در بسیاری از کارخانهها، میلگردهای آجدار بدون تمایز جهت پیچش و صرفا بر اساس استاندارد (A2، A3 و A4) تولید میشوند و جهت پیچش میتواند در طول کارخانه یکسان باشد. بنابراین، اتکا صرف به جهت پیچش برای تشخیص نوع میلگرد اشتباه است.
مهمترین معیار، نقشه اجرایی و محل قرارگیری میلگرد در قالب است. با این حال، آشنایی با این قرارداد سنتی میتواند در بازرسی سریع کارگاهی مفید باشد.
میلگرد لنگر مثبت؛ نقاط تحت فشار (پایین دالها و تیرها)
مهمترین تفاوت میلگرد لنگر مثبت و منفی، محل قرارگیری آنها در مقطع عرضی تیر یا دال است. میلگردهای لنگر مثبت به طور معمول در قسمتهایی از سازه قرار میگیرند که تحت فشار ناشی از خمش هستند. در یک تیر ساده با دو تکیهگاه ساده، وقتی بار از بالا به تیر وارد میشود، تیر در وسط دهانه خمیده خواهد شد. این خمیدگی باعث میشود الیاف پایینی تیر کشیده شده و الیاف بالایی فشرده گردند.
اما حالت معکوس در لنگر مثبت نیز درست است: در واقع در لنگر مثبت، قسمت پایینی تیر تحت کشش و قسمت بالایی تحت فشار است. در نتیجه، لنگر مثبت باعث کشش در الیاف پایینی میشود، نه فشار. بنابراین میلگرد مثبت در ناحیه کششی پایینی کار میکند.
لازم به یادآوری است که در دال یک طرفه ساده، میلگرد مثبت در قسمت پایین دال (نزدیک به کف قالب) قرار میگیرد تا نیروی کششی ناشی از خمش را تحمل کند.
میلگرد لنگر منفی؛ نقاط تحت کشش (بالای تیرها و نزدیک تکیهگاهها)
میلگردهای لنگر منفی در قسمتهایی از سازه قرار میگیرند که تحت نیروی کششی ناشی از لنگر منفی هستند. لنگر منفی در نواحی نزدیک تکیهگاههای گیردار (اتصال تیر به ستون) یا در دهانههای پیوسته (تیرهای چند دهانه) اتفاق میافتد. در این نواحی، قسمت بالایی تیر یا دال تحت کشش قرار میگیرد و قسمت پایینی تحت فشار. بنابراین میلگرد منفی در قسمت بالایی عضو، نزدیک به سطح فوقانی، جایگذاری میشود.
به طور مثال، در یک تیر دو دهانه که روی سه ستون قرار دارد، بالای تیر در محل ستون میانی تحت کشش شدید است و وجود میلگرد منفی در آن ناحیه یک ضرورت به حساب میآید. همچنین در دالهای کنسولی (بالکنها)، کل نیروی خمشی توسط میلگرد منفی در قسمت بالایی دال نزدیک دیوار تحمل میشود.
اگر قوانین زیر را به خاطر داشته باشید، هرگز در جایگذاری آرماتور اصلی تیر و دال اشتباه نخواهید کرد. درنتیجه همیشه نقشه اجرایی را ملاک اصلی قرار دهید.
- میلگرد مثبت مساوی پایین عضو (نزدیک کف قالب) در دهانههای میانی.
- میلگرد منفی مساوی بالای عضو (نزدیک سطح قالب فوقانی) در محل تکیهگاهها و کنسولها.
نقش میلگرد لنگر مثبت
در طراحی سازههای بتنی، هر نوع میلگرد وظیفه مشخصی در برابر بارهای وارده دارد. میلگرد لنگر مثبت عمدتا برای مقابله با نیروهای خمشی و کششی ناشی از لنگر مثبت در قسمتهای میانی دهانهها به کار میرود. وقتی شما روی یک دال یا تیر راه میروید، مبلمان میگذارید یا بار برف مینشیند، لنگر مثبت ایجاد میشود که تمایل دارد سطح زیرین عضو را باز (کشش) کند.
میلگرد مثبت که در پایین قرار دارد، این کشش را جذب کرده و از ترک خوردن بتن جلوگیری میکند. بدون میلگرد مثبت کافی، دال بتنی در وسط دهانه از پایین ترک خورده و در نهایت شکسته میشود.
نقش میلگرد لنگر منفی
تفاوت میلگرد لنگر مثبت و منفی چیست؟ میلگرد لنگر منفی برای مقابله با نیروهای کششی ناشی از لنگر منفی در نواحی نزدیک تکیهگاهها و بالای تیرها طراحی شده است. لنگر منفی زمانی ایجاد میشود که عضو بتنی در دو انتها گیردار باشد یا در یک تیر پیوسته، قسمت بالایی بالای ستون میانی تحت کشش قرار گیرد. میلگرد منفی با قرارگیری در قسمت بالایی عضو، از ترکخوردگی بالای تیر یا دال در مجاورت ستونها جلوگیری میکند.
اگر این میلگردها کافی نباشند، ترکهایی به صورت عمودی از بالا به پایین در نزدیکی تکیهگاه ظاهر میشوند که در نهایت منجر به گسیختگی برشی یا خمشی میگردند.
ضرورت وجود میلگرد مثبت و منفی
یک سازه بتنی مسلح خوب، به هر دو نوع میلگرد نیاز دارد. در یک تیر پیوسته سه دهانه، میلگرد مثبت در پایین هر سه دهانه و میلگرد منفی در بالای دو ستون داخلی (و همچنین در بالای ستونهای انتهایی اگر گیردار باشند) کار میکند. در برخی از مقاطع (بالای ستون میانی)، هم میلگرد منفی و هم میلگرد مثبت ممکن است با طولهای مختلف و در ارتفاعات متفاوت قرار گیرند. طراح سازه با استفاده از نمودارهای لنگر خمشی، تعداد و طول دقیق هر دو نوع میلگرد را تعیین میکند. درک این نکته که هر دو میلگرد در برابر نیروهای خمشی کار میکنند اما در نواحی مختلف عضو، کلید فهم طراحی تیر و دال است.
کلام آخر
در این مقاله به تفاوت میلگرد لنگر مثبت و منفی پرداختیم. با این حال، مهمترین نکتهای که باید همیشه در ذهن داشته باشید این است که هرگز برای تشخیص میلگرد مثبت از منفی صرفا به جهت پیچش (راست یا چپ) اکتفا نکنید. بسیاری از کارخانهها همه میلگردها را با یک جهت پیچش ثابت تولید میکنند. تنها راه مطمئن، نقشه اجرایی و محل قرارگیری میلگرد در قالب است. مجریان حرفهای قبل از بستن آرماتورها، با دقت نقشه را میخوانند و خمهای انتهایی و طول میلگردها را کنترل مینمایند.
به خاطر داشته باشید: یک میلگرد مثبت که اشتباها در بالای تیر نصب شود، نه تنها کمکی نمیکند بلکه با گرفتن فضای میلگرد منفی، اتصال را خطرناک و ضعیف میسازد.
سوالات متداول
آیا میتوان از میلگرد لنگر مثبت به جای منفی استفاده کرد؟
خیر. محل قرارگیری آنها در عضو متفاوت است (پایین در مقابل بالا). جابجایی آنها باعث میشود آرماتور در ناحیه فشاری (نه کششی) قرار گیرد که هم بیفایده است و هم میتواند باعث کمانش زودرس گردد.
چگونه در کارگاه میلگرد لنگر مثبت را از منفی تشخیص دهیم؟
بهترین روش، خواندن نقشه و کنترل موقعیت در قالب. همچنین طول خم انتهایی (قلاب) و نشانهگذاری با رنگ (در برخی پروژهها) میتواند کمک کند. هرگز به جهت پیچش اکتفا نکنید.
آیا میلگرد لنگر منفی همیشه در بالای تیر است؟
در اکثر تیرهای معمولی و دالهای یک طرفه، بله. اما در تیرهای با ارتفاع زیاد و شرایط تکیهگاهی خاص، ممکن است هم میلگرد مثبت و هم منفی در یک تراز قرار گیرند یا میلگرد منفی اضافی در پایین نیز نیاز شود.
لنگر مثبت و منفی چه ربطی به طبقات تحت فشار و کشش دارد؟
اشتباه رایج این است که میلگرد مثبت در ناحیه فشاری و منفی در ناحیه کششی قرار میگیرد. در واقع، میلگردها همیشه در ناحیه کششی ناشی از لنگر قرار میگیرند. لنگر مثبت باعث کشش در پایین میشود (میلگرد مثبت در پایین) و لنگر منفی باعث کشش در بالا میشود (میلگرد منفی در بالا).
آیا در دالهای دوطرفه نیز همین قاعده برقرار است؟
بله، اما پیچیدهتر. در دالهای دوطرفه، میلگرد مثبت در هر دو جهت (در پایین دال) و میلگرد منفی در هر دو جهت (در بالای دال نزدیک تکیهگاهها) قرار میگیرد. همچنان قاعده مثبت پایین، منفی بالا صادق است.
