اجرای آرماتوربندی، قلب تپنده سازههای بتنی است. اگر بتن وظیفه مقاومت در برابر فشار را بر عهده دارد، آرماتورها (میلگردها) هستند که نیروهای کششی و برشی را تحمل کرده و از ترکخوردگی و فروپاشی ناگهانی سازه جلوگیری میکنند. یک آرماتوربندی اصولی نه تنها عمر مفید ساختمان را افزایش میدهد بلکه جان انسانها را در برابر زلزله و سایر بلایای طبیعی حفظ میکند.
با این حال، اجرای اصولی آرماتوربندی نیازمند دانش فنی، دقت در جزئیات و رعایت استانداردهای ملی و بینالمللی است. در این مقاله از کارآهن، به مهمترین نکات کاربردی و طلایی از برش و خم کردن میلگرد گرفته تا فاصله خاموتها و انتخاب استاندارد مناسب میپردازیم.
برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه

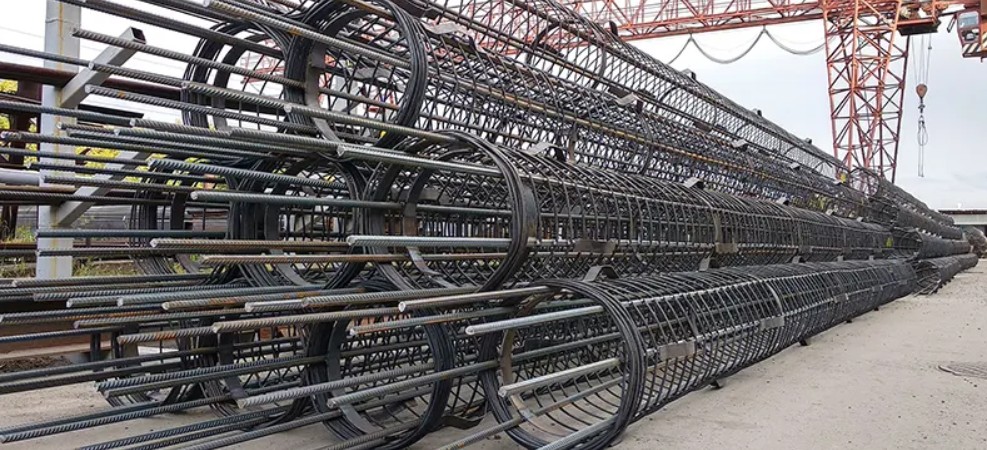

نکات طلایی حین اجرای آرماتوربندی
۱- خم کردن در دمای مناسب
یکی از مهمترین مراحل در اجرای آرماتوربندی، خم کردن میلگردها برای ساخت خاموت، کلاف یا خم های انتهایی ستونها و تیرهاست. اما آیا میدانستید که دمای محیط در این فرآیند نقشی حیاتی دارد؟ چون میلگردها در دمای پایین شکنندهتر میشوند، بهتر است عملیات خم کردن آرماتور در دمای بالای ۵ درجه سانتیگراد انجام شود.
در دماهای پایینتر، احتمال ترکخوردگی سطحی یا حتی شکست کامل میلگرد در محل خم افزایش مییابد. اگر مجبور به خم کردن در سرمای شدید هستید، بهتر است میلگردها را کمی گرم کنید (نه تا حد داغ شدن) و سپس خم را انجام دهید. همچنین شعاع خم نباید از حداقل مقدار استاندارد (۴ تا ۶ برابر قطر میلگرد برای خاموتها) کمتر باشد.
۲- استفاده از قیچی مخصوص
برش آرماتورها فقط با قیچی مخصوص برش میلگرد (گیربکس یا دستگاه برش هیدرولیک) انجام شود. این قیچیها طراحی شدهاند تا بدون ایجاد سایش و تغییر شکل در مقطع، میلگرد را تمیز و عمود بر محور برش دهند. استفاده از دستگاه جوش و گرم کردن برای برش (که متاسفانه در برخی کارگاهها دیده میشود) ممنوع است؛ زیرا حرارت ناشی از جوش، ساختار متالورژیکی میلگرد را تغییر داده و آن را در ناحیه برش شکننده میکند.
چرا برش با دستگاه هوا یا جوش اشتباه است؟
جمله کلیدی برش آرماتور با دستگاه هوا اشتباه ا، یعنی هرگز از دستگاه برش پلاسما یا برش اکسی استیلنی (هواگاز) برای کوتاه کردن میلگرد استفاده نکنید. حرارت بسیار زیاد این روشها (بیش از ۸۰۰ درجه) باعث تشکیل فازهای شکننده (مارتنزیت) در محل برش میشود. همچنین لبه برش ناهموار و ذوب شده، چسبندگی میلگرد به بتن را در ناحیه وصله یا خم کاهش میدهد. صرفا از قیچی مکانیکی یا هیدرولیک و در موارد خاص (برای قطرهای بسیار بالا) از اره نواری مخصوص فولاد استفاده کنید.
انتخاب استاندارد و نوع میلگرد (A1،A2 ،A3 و A4)
در ایران، میلگردها بر اساس استاندارد ملی به چهار دسته اصلی تقسیم میشوند: میلگرد ساده با استاندارد A1 و میلگردهای آجدار با استانداردهای A2، A3 و A4. میلگرد A1 ساده (بدون آج) است و کاربرد محدودی در سازههای بتنی اصلی دارد (بیشتر برای خاموتهای ساده، کلافهای افقی و قطعات غیرسازهای).
میلگرد A2 اولین رده آجدار با استحکام تسلیم متوسط، میلگرد A3 با استحکام بالاتر و شکلپذیری خوب (مناسب مناطق زلزله خیز) و میلگرد A4 با بالاترین استحکام اما شکلپذیری کمتر (برای سازههای خاص و پرمصرف). نکته مهم اینجاست که هر چه شماره استاندارد بالاتر رود، مقاومت تسلیم میلگرد افزایش مییابد اما ممکن است از جوشپذیری و شکلپذیری آن کاسته شود.
ضوابط آییننامه برای ستونها و تیرها
پیرامون بررسی نکات طلایی حین اجرای آرماتوربندی، طبق مبحث نهم مقررات ملی ساختمان ایران (ویرایش ۱۴۰۰)، در اعضاء اصلی سازههای بتن مسلح مانند ستونها، تیرها و دیوارهای برشی، حتما باید از میلگرد با استاندارد A3 استفاده شود. دلیل این الزام، ترکیب بهینه استحکام بالا (با تنش تسلیم حداقل ۴۰۰ مگاپاسکال) و شکلپذیری کافی برای جذب انرژی در هنگام زلزله است.
میلگرد A4 اگرچه قویتر است اما در نواحی تشکیل مفاصل پلاستیک (نقاط حیاتی در زلزله) ممکن است به دلیل شکلپذیری کمتر، شکننده عمل کند. همچنین میلگرد A2 نیز عمدتا برای اعضاء ثانویه و سازههای غیر زلزله خیز مجاز است.
کاربرد اصولی میلگرد A2 در خاموتها و پیوندهای عرضی
جالب است بدانید که بر اساس قانون مبحث نهم، برای ساخت پیوندهای عرضی (خاموتها) و سایر آرماتورهای برشی، استفاده از میلگرد با استاندارد A2 مجاز و حتی توصیه میشود. دلیل آن ساده است؛ خاموتها عمدتا در برابر نیروی برشی کار میکنند و نیاز به استحکام فوقالعاده ندارند. استفاده از میلگرد A3 برای خاموتها هم غیراقتصادی است و هم به دلیل آج بلندتر، عملا جاگذاری در قالب را دشوار میکند. بنابراین ترکیب متداول و اصولی شامل میلگرد طولی A3 + خاموت A2 میشود.

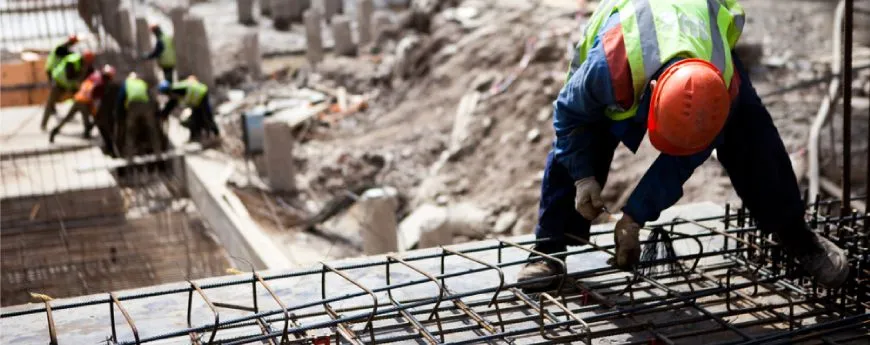

فاصله از قالب، پوشش بتنی و نقش آن در جلوگیری از خوردگی
یکی از مهمترین نکات در اجرای آرماتوربندی، رعایت فاصله بین آرماتور تا سطح قالب (و در نهایت سطح خارجی بتن) است. طبق مقررات ملی ساختمان، این فاصله (که به آن پوشش بتنی گفته میشود) نباید از ۵/۲ سانتیمتر (۲۵ میلیمتر) کمتر باشد. این حداقل مقدار برای اغلب اعضاء داخلی در شرایط معمولی است.
در محیطهای خورنده (نزدیک دریا و صنایع شیمیایی) یا برای اعضاء در تماس با خاک، این مقدار باید به ۵ تا ۷ سانتیمتر افزایش یابد. دلیل اصلی این قانون کوتاه و واضح است؛ فاصله آرماتور تا سطح قالب از زنگ زدگی و خوردگی آرماتور جلوگیری میکند.
مکانیسم محافظت و لایه قلیایی بتن
بتن به دلیل داشتن محیط قلیایی (PH حدود ۱۲ تا ۱۳) روی سطح میلگرد یک لایه غیرفعال (پسیو) ایجاد میکند که از زنگزدگی جلوگیری مینماید. اما اگر پوشش بتنی نازک باشد، دی اکسید کربن هوا یا کلریدها (به طور نمونه از نمکهای یخزدا یا آب دریا) به تدریج به عمق بتن نفوذ کرده و قلیاییت را خنثی میکنند (فرآیند کربوناسیون).
همچنین ترکهای سطحی میتوانند خیلی زود به لایه آرماتور برسند. با پوشش ۵/۲ سانتیمتری، زمان لازم برای رسیدن جبهه خوردگی به میلگرد به میزان قابل توجهی افزایش مییابد.
نحوه تضمین پوشش مناسب (استفاده از نبشی و کلافی)
در ادامه بررسی نکات طلایی حین اجرای آرماتوربندی، برای اطمینان از رعایت فاصله استاندارد، از پلاستیکهای نگهدارنده (قفسه یا پوشه) یا نبشیهای فلزی (با پوشش ضد زنگ) استفاده میشود. این ابزارها بین آرماتور و قالب قرار میگیرند و از جابجایی میلگرد در هنگام بتنریزی جلوگیری بعمل میآورند.
درنتیجه، هرگز از قطعات آجر یا سنگ به عنوان جایگزین استفاده نکنید؛ زیرا ممکن است جابجا شوند یا با بتن چسبندگی خوبی نداشته باشند. بازرسی پوشش بتنی قبل از بتنریزی، یکی از مهمترین گامهای کنترل کیفیت در هر پروژه است.
خاموتها؛ فاصله، نحوه بستن + وظیفه ضد کمانش
یکی از پارامترهای کلیدی در اجرای آرماتوربندی تیرها و ستونها، فاصله بین خاموتها است. در شرایط عادی و بر اساس مقررات ملی، فاصله خاموتها در کنار هم (یعنی فاصله مرکز تا مرکز دو خاموت متوالی) بین ۱۸ تا ۲۲ سانتیمتر تعیین میشود. این مقدار برای تیرهای با ارتفاع معمولی (۳۰ تا ۶۰ سانتیمتر) مناسب است.
هر چه بار برشی وارده بیشتر باشد یا عضو بتنی در ناحیه بحرانی (نزدیک تکیهگاه) قرار گیرد، فاصله خاموتها کاهش مییابد (تا ۱۰ تا ۱۵ سانتیمتر). در مناطق با خطر زلزله بالا، در دو انتهای تیرها و ستونها (به اندازه یک ششم دهانه یا ارتفاع مقطع) باید خاموتهای با فاصله متراکم (اغلب ۵ تا ۱۰ سانتیمتر) اجرا شود.
روش صحیح بستن خاموت به آرماتور طولی
با استفاده از سیم آرماتوربندی (سیم نرم شماره ۱۸ تا ۲۲)، خاموتها را به آرماتورهای طولی میبندند. این کار دو هدف دارد، ابتدا خاموتها را در موقعیت صحیح خود (عمود بر طول عضو) ثابت میکند تا در هنگام بتنریزی جابهجا نشوند. دوم اینکه اتصال خاموت به آرماتور طولی باعث ایجاد یک قفس مقاوم در برابر کمانش میشود. بستن باید محکم باشد اما نه آنقدر سفت که به آج میلگرد آسیب بزند. الگوی بستن به صورت ضربدری یا یک در میان انجام میشود.
خاموتها چگونه از آرماتورهای طولی محافظت میکنند؟
یکی از وظایف حیاتی خاموتها در حین اجرای آرماتوربندی که اغلب نادیده گرفته میشود، محافظت از آرماتورهای طولی در برابر کمانش است. وقتی یک ستون تحت فشار زیاد قرار میگیرد، میلگردهای طولی تمایل دارند مانند یک ستون باریک به سمت بیرون خمیده شده و کمانش کنند. خاموتها (یا مارپیچها) با قرار گرفتن در فواصل منظم، از این کمانش جلوگیری کرده و مانع از جدا شدن میلگردها از مسیر خود میشوند.
به عبارت دقیقتر، وظیفه دیگر آرماتورها (خاموتها) این است که از کمانش آرماتورهای طولی در برابر فشار محافظت میکنند. بدون خاموت کافی، حتی با بتن خوب، ستون در بار فشاری بسیار کمتر از ظرفیت اسمی خود فرو میریزد.
کلام آخر
اجرای آرماتوربندی حرفهای، شبیه اسکلتبندی یک ساختمان است؛ هرگز دیده نمیشود اما همه چیز به آن بستگی دارد. از دمای خم کردن میلگرد (بالای ۵ درجه) و برش صحیح با قیچی مخصوص، تا انتخاب استاندارد درست (A3 برای عضو اصلی و A2 برای خاموت) به همراه رعایت پوشش بتنی ۵/۲ سانتیمتری برای جلوگیری از خوردگی، همه و همه جزئیاتی هستند که تفاوت بین یک سازه ۵۰ ساله و یک سازه ۱۰ ساله را رقم میزنند.
به خاطر داشته باشید که خاموتها با فاصله ۱۸ تا ۲۲ سانتیمتر و بسته شدن محکم به آرماتور طولی، نه تنها نیروی برشی را تحمل کرده بلکه از کمانش مرگبار میلگردهای طولی نیز جلوگیری میکنند. اگر مجری یا مهندس هستید، قبل از بتنریزی، یک بار دیگر تمام این نکات را با چک لیست بازبینی کنید. در آرماتوربندی، هیچ اشتباهی کوچک نیست؛ زیرا بتن که بریزد، دیگر راه بازگشتی وجود ندارد.
سوالات متداول
آیا میتوان میلگرد را در دمای زیر صفر خم کرد؟
توصیه نمیشود. در دمای زیر ۵ درجه، میلگرد شکننده میشود و احتمال ترکخوردگی در ناحیه خم زیاد است. اگر ناچارید، میلگرد را با گرمای ملایم (نه تا حد داغ شدن سرخ) گرم کنید.
چرا نمیتوان از دستگاه جوش برای برش میلگرد استفاده کرد؟
زیرا حرارت جوش ساختار کریستالی فولاد را تغییر داده و ناحیه برش را شکننده میکند. همچنین لبه برش ناصاف، چسبندگی به بتن را کاهش میدهد.
آیا میتوان در یک ستون هم از میلگرد A3 و هم از A4 استفاده کرد؟
به طور کلی خیر، مگر با محاسبات دقیق و رعایت جزئیات خاص. ترکیب میلگردهای با استحکام متفاوت در یک عضو میتواند باعث تمرکز تنش و رفتار غیر یکنواخت شود.
اگر پوشش بتنی کمتر از ۵/۲ سانتیمتر باشد، چه مشکلی ایجاد میشود؟
خوردگی زودرس میلگرد، ترکخوردگی پوسته بتنی در امتداد آرماتورها، کاهش چسبندگی و در نهایت کاهش عمر مفید سازه تا نصف مقدار طراحی شده.
آیا فاصله خاموتها در کل طول تیر یکسان است؟
خیر. در دو انتهای تیر (نزدیک تکیهگاهها) به دلیل نیروی برشی بیشتر، فاصله خاموتها کاهش مییابد (متراکم میشود). در وسط دهانه فاصله بیشتر است.
