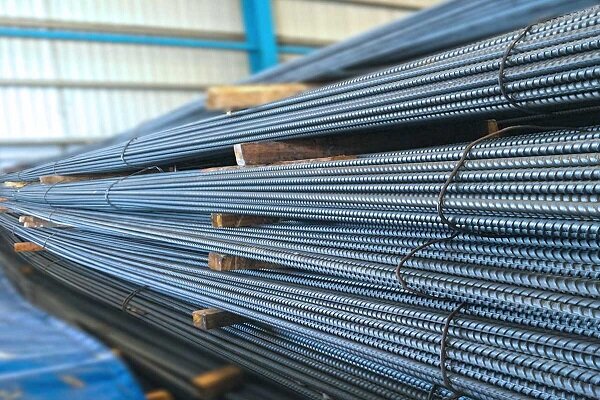

تبدیل نمره میلگرد به چه معناست؟ در هر پروژه ساختمانی یا صنعتی، مهندسان در مرحله طراحی سازه تعیین میکنند که چه نوع مقاطع فولادی و در چه ابعادی باید استفاده شود. اما در برخی شرایط ممکن است سایز یا نوع میلگرد موردنظر در بازار موجود نباشد، در حالیکه سایزهای دیگری از میلگرد قابل دسترس هستند. در چنین مواقعی این سوال مطرح میشود که آیا میتوان از سایزهای جایگزین استفاده کرد یا خیر؟ پاسخ مثبت است اما تنها در صورتی که اصول معادلسازی میلگرد بهدرستی رعایت شود.
در این مقاله از کارآهن، به روشهای اصولی تبدیل نمره میلگرد و نکات مهم در انتخاب سایزهای جایگزین میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۹ دقیقه
منظور از تبدیل نمره میلگرد چیست؟
تبدیل نمره میلگرد یعنی استفاده از میلگردهای موجود به جای میلگردهای موردنیاز. به طور مثال اگر مهندس تعیین کرده است که برای پروژه از مقاطع سایز ۲۰ استفاده شود، آیا میتوان از سایز ۱۶ استفاده کرد؟ هرکدام از این محصولات مشخصات فنی منحصر به فردی دارند و تنها در صورتی قابل جایگزینی هستند که مهندسان محاسبات دقیق برای معادلسازی را انجام دهند و مجوز انجام این کار را صادر کنند.
در فرایند تبدیل نمره میلگرد، مهندسان باید مطمئن شوند استفاده از میلگرد جایگزین اختلالی در نقشه طراحیشده ایجاد نمیکند و به سازه آسیب نمیرساند. این کار نیازمند دانش فنی، دقت در محاسبات و آگاهی از استانداردهای مربوطه است.
معادلسازی گاهی به یک ضرورت تبدیل میشود و گاهی اوقات هم برای اینکه پروژه متوقف نشود، مورد استفاده قرار میگیرد. این روش همچنین از هدر رفت فولاد پیشگیری میکند و در صرفه جویی هزینههای پروژه موثر است.
دلایل اصلی معادلسازی میلگرد عبارتند از:
- عدم دسترسی به سایز مورد نظر: گاهی سایز تعیین شده در نقشه در بازار موجود نیست و برای جلوگیری از توقف پروژه، باید از سایز جایگزین استفاده کرد.
- صرفهجویی در هزینه: در برخی موارد، قیمت میلگرد در سایزهای مختلف با هم تفاوت دارد و میتوان با معادلسازی، مقاطع ارزانتر را جایگزین کرد.
- کاهش هدر رفت فولاد: اگر سایز دیگری از مقاطع فولادی در پروژه موجود است که در جای دیگری بهکار نمیرود، میتوان با تبدیل نمره از آن استفاده کرد.
- تسهیل در اجرا: در پروژههایی که نیاز به خمکاری میلگرد دارند، معادلسازی امکان استفاده از سایزهای کوچکتر با خمکاری سادهتر را فراهم میکند.
- کاهش تراکم میلگرد: گاهی برای جلوگیری از تراکم بیش از حد میلگرد و احتمال ترک خوردن بتن، از مقاطع سایز بزرگتر در تعداد کمتر استفاده میشود.
پیشنیازها و ابزارهای لازم برای معادلسازی میلگرد
مهندسان باید توجه داشته باشند که در تغییراتی که انجام میدهند، مقدار فولاد مورد نیاز برای پروژه کم یا زیاد نشود و فقط جایگزینی صورت گیرد. آنها باید براساس سطح مقطع، فاصله مقاطع، پوشش بتن، طول مهاری و محدودیتهای آییننامهای فرایند تبدیل نمره میلگرد را انجام دهند.
دادههای پیشنیاز برای معادلسازی عبارتند از:
- مشخصات فنی میلگرد اولیه (آنچه در نقشه اولیه تعیین شده است)
- مشخصات فنی میلگرد جایگزین (آنچه در دسترس است)
- سطح مقطع فولاد موردنیاز برای بتن
- دادههای مربوط به آییننامهها و محدودیتهای ساختمان مانند حداقل و حداکثر فاصله مجاز بین میلگردها
ابزارهای مورد نیاز عبارتند از:
- جدول اشتال میلگرد
- فرمولهای محاسباتی سطح مقطع
- نرمافزارهای تخصصی یا اکسل برای محاسبات سریع
محاسبه سطح مقطع میلگرد
برای جایگزین کردن میلگردها باید از تغییر سطح مقطع میلگرد موجود در بتن پیشگیری کنید؛ یعنی سطح مقطع میلگردهای جایگزین به اندازه مقطع میلگردهای اولیه باشد. در حالت کلی برای حفظ این تعادل، اگر مقاطع جایگزین کوچکتر هستند، باید در تعداد بیشتر مورداستفاده قرار گیرند. همچنین اگر مقاطع اولیه کوچکتر هستند، تعداد میلگردهای جایگزین باید کمتر باشد.
برای محاسبه سطح مقطع دو روش وجود دارد که عبارتند از:
روش اول: فرمول محاسبه سطح مقطع میلگرد
- A = π × (d² / ۴)
در این فرمول A سطح مقطع میلگرد و d قطر اسمی (سایز) محصول است که هر دو با واحد میلیمتر مربع در فرمول جای میگیرند. با این فرمول باید محاسبه کنید سطح مقطع میلگرد اولیه چقدر است و سپس برآورد کنید که چند شاخه از میلگرد جایگزین، همین سطح مقطع را فراهم میکند.
روش دوم: استفاده از جدول اشتال میلگرد
در این جدول پیرامون تبدیل نمره میلگرد، روبروی هر سایز از میلگرد، وزن و سطح مقطع آن درج شده است و دیگر به محاسبات فرمولی نیاز ندارد. فقط کافی است که تعداد میلگرد اولیه را در معادله قرار دهید و تعداد میلگردهای جایگزین را به دست آورید. استفاده از جدول اشتال میلگرد ممکن است به اندازه فرمول دقیق نباشد اما جوابی با دقت بالا و استاندارد به شما میدهد که نیاز شما را برای پروژههای کارگاهی برآورده میسازد.
جدول اشتال میلگرد با قطر استاندارد
| قطر (میلیمتر) | سطح مقطع (سانتیمتر مربع) | وزن یک متر (کیلوگرم بر متر) |
| ۸ | ۰٫۵۰ | ۰٫۰۹۸ |
| ۱۰ | ۰٫۷۸۵ | ۰٫۱۷۰ |
| ۱۲ | ۱٫۱۳ | ۰٫۲۱۶ |
| ۱۴ | ۱٫۵۴ | ۰٫۲۶۹ |
| ۱۶ | ۲ | ۰٫۴۰۲ |
| ۱۸ | ۲٫۵۴ | ۰٫۵۷۳ |
| ۲۰ | ۳٫۱۴ | ۰٫۷۸۵ |
| ۲۲ | ۳٫۸۰ | ۱٫۰۵۶ |
| ۲۴ | ۴٫۵۲ | ۱٫۳۶۷ |
| ۲۵ | ۴٫۹۱ | ۱٫۵۳۷ |
| ۲۸ | ۶٫۱۶ | ۲٫۱۶۸ |
| ۳۰ | ۷٫۰۷ | ۲٫۶۵۹ |
| ۳۲ | ۸٫۰۴ | ۳٫۲۲۱ |
| ۳۵ | ۹٫۶۲ | ۴٫۲۱۱ |
| ۳۸ | ۱۲٫۶ | ۵٫۳۹۱ |
| ۴۰ | ۱۵٫۹ | ۶٫۲۸۱ |
تبدیل نمره میلگرد بر اساس تعداد مقاطع
در این روش، تعداد مقاطع مبنای محاسبه قرار میگیرد. بعد از محاسبه سطح مقطع با فرمول یا جدول اشتال میلگرد، باید تعداد را بهدست آورید. با این فرمول میتوان حساب کرد که چه تعداد از میلگرد جایگزین میتواند سطح مقطعی بهاندازه میلگرد اولیه داشته باشد.
فرمول تبدیل میلگرد معادل بر اساس تعداد عبارت است از:
- n1 × A1 = n2 × A2
در این فرمول n1 تعداد میلگردهای اولیه است که در نقشه مشخص شده و n2 تعداد میلگردهای جایگزین موردنیاز است.
تصور کنید در بخشی از پروژه به ۲ میلگرد سایز ۲۰ نیاز داریم، اما مقاطع سایز ۱۶ در دسترس هستند. با قرار دادن مقادیر در فرمول متوجه میشویم که سطح مقطع دو میلگرد سایز ۲۰ برابر با ۶۲۸٫۳۲ میلیمتر مربع است. از طرف دیگر سطح مقطع هر میلگرد ۱۶ برابر با ۲۰۱ میلیمتر مربع است.
با قرار دادن این مقادیر در فرمول دوم، مشخص میشود که به ۳٫۱۲۵ شاخه میلگرد ۱۶ به عنوان جایگزین نیاز داریم. از آنجایی که امکان استفاده از کسر میلگرد وجود ندارد، عدد را رو به بالا رند میکنیم. بنابراین به ۴ شاخه میلگرد ۱۶ بهعنوان جایگزین ۲ مقطع سایز ۲۰ نیاز خواهیم داشت.
تبدیل نمره میلگرد بر اساس فاصله و نیروی کششی
روش دوم معادلسازی میلگرد پیشرفتهتر است و براساس فاصله میلگرد و تعیین میزان نیروی کششی یا برشی که مقاطع تحمل میکنند، تبدیل نمره را انجام میدهد. از آنجایی که محاسبات این روش پیچیده است، از جدولهای معادلسازی برای آن استفاده میکنند. این جدولها براساس مشخصات فنی میزان تنش تسلیم، سایز و نوع میلگرد، تعداد مقاطع موردنیاز را نشان میدهند.
در مثال قبلی اگر از فرمول محاسبه براساس فاصله و میزان نیروی کششی و برشی استفاده کنیم، میتوانیم بهجای ۴ میلگرد ۱۶، از ۳ میلگرد ۱۶ با فاصله بیشتر استفاده کنیم که این روش هم از نظر اقتصادی و هم از نظر فنی بهینهتر است.
مزایای استفاده از جدول معادلسازی میلگرد
محاسبات نتیجه دقیقی برای تبدیل نمره ارائه میدهند، اما در پروژههایی که دفعات معادلسازی زیاد است، زمان طولانی برای انجام این محاسبات تلف میشود. استفاده از جدول معادلسازی میلگرد یک روش ساده و آماده است که خیلی سریع نتیجه تبدیل نمره را ارائه میدهد.
مزایای جدول معادلسازی عبارتند از:
- سرعت بالا: تبدیل نمره در کسری از ثانیه انجام میشود
- کاهش خطا: احتمال اشتباه در محاسبات به حداقل میرسد
- صرفهجویی اقتصادی: امکان انتخاب مقاطع ارزانتر با حفظ مقاومت
- کاربرد آسان: نیازی به دانش ریاضی پیچیده نیست
آییننامهها و ضوابط اجرایی تبدیل نمره میلگرد
مهمترین نکتهای که در آییننامهها تأکید میشود، این است که در تغییرات مقاطع فولادی، مقاومت سازه حفظ شود یا افزایش پیدا کند و روی عملکرد کلی سازه تاثیر منفی نداشته باشد.
ضوابط مبحث نهم مقررات ملی ساختمان
مبحث نهم مقررات ملی ساختمان با موضوع طرح و اجرای ساختمانهای بتن آرمه به موضوع میلگرد و مسلحسازی بتن میپردازد. در این مبحث اشاره مستقیم به معادلسازی انجام نشده است، اما بهجز رعایت فاصله استاندارد بین مقاطع (حداکثر ۲۵ سانتیمتر)، محدودیت دیگری برای معادلسازی تعریف نشده است.
نکات طلایی برای حفظ مقاومت سازه در تبدیل نمره میلگرد
| نکته | توضیح |
| حفظ سطح مقطع | محاسبات دقیق با فرمول برای جلوگیری از کاهش یا افزایش ناخواسته مقاومت |
| توزیع مناسب میلگردها | حفظ فاصله استاندارد بین مقاطع (حداکثر ۲۵ سانتیمتر) |
| پوشش بتنی استاندارد | رعایت ضخامت پوشش بتن بین مقاطع برای جلوگیری از خوردگی |
| وصلهها و خمها | رعایت استانداردها در محل وصلههای پوششی، خمها و قلابها |
| نقش مهندس طراح | معادلسازی باید با تایید مهندس طراح انجام شود |
کلام آخر
تبدیل نمره میلگرد یک فرآیند تخصصی و حساس است که نیازمند دانش فنی، دقت در محاسبات و رعایت استانداردهای مربوطه است. با استفاده از روشهای صحیح معادلسازی میتوانید در زمان و هزینه پروژه صرفهجویی کنید، از هدر رفت فولاد جلوگیری کنید و در عین حال مقاومت سازه را حفظ نمایید. همیشه به یاد داشته باشید که معادلسازی میلگرد باید با تایید مهندس طراح و بر اساس محاسبات دقیق انجام شود.
سوالات متداول
آیا میتوان هر سایز میلگرد را با سایز دیگر جایگزین کرد؟
خیر، جایگزینی فقط در صورتی مجاز است که محاسبات دقیق نشان دهد مقاومت سازه حفظ میشود و سطح مقطع فولاد تغییر نمیکند.
فرق روش اول و دوم معادلسازی چیست؟
روش اول بر اساس تعداد مقاطع و سطح مقطع محاسبه میشود؛ اما روش دوم بر اساس فاصله میلگردها و نیروی کششی و برشی که دقیقتر و پیشرفتهتر است.
آیا استفاده از جدول اشتال بهاندازه فرمول دقیق است؟
استفاده از جدول اشتال ممکن است بهاندازه فرمول دقیق نباشد اما برای پروژههای کارگاهی دقت کافی را دارد و به طور معمول نتایج مشابهی ارائه میدهد.
نقش مهندس طراح در معادلسازی چیست؟
مهندس طراح مسئول تایید نهایی تبدیل نمره میلگرد است و باید اطمینان حاصل کند که تغییرات انجامشده به سازه آسیبی نمیرساند.
