نقشه خوانی میلگرد یکی از حیاتیترین مهارتهایی است که هر مهندس عمران، تکنسین اجرا، آرماتوربند، کارفرما و حتی دانشجوی رشته ساختمان باید به آن مسلط باشد. یک اشتباه کوچک در خواندن نقشه آرماتوربندی میتواند منجر به مصرف بیرویه میلگرد، کاهش مقاومت سازه، ترک خوردگی بتن و زلزله، خطر ریزش ساختمان شود.
در این مقاله از کارآهن، به صورت گام به گام، اصول نقشه خوانی میلگرد را از پایه تا پیشرفته آموزش میدهیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۱۰ دقیقه
نقشه خوانی میلگرد چیست؟
نقشه خوانی میلگرد فرایند استخراج اطلاعاتی نظیر نوع میلگرد، قطر (سایز)، تعداد، فاصله، محل دقیق قرارگیری، طول خم، وصلهها و پوشش بتن از روی نقشههای اجرایی سازه است. این مهارت پلی بین مهندس طراح (که نقشه را میکشد) و تیم اجرایی (که میلگردها را در کارگاه میبندد) محسوب میشود.
چرا بدون نقشه خوانی اصولی، سازه در خطر است؟
- خطا در تعداد یا قطر میلگردها: کاهش ظرفیت باربری.
- اشتباه در محل وصله و طول مهاری: گسیختگی ناگهانی در زلزله.
- عدم رعایت فاصله میلگردها: اختلال در بتنریزی و کاهش چسبندگی.
- اجرای نادرست خاموتها: ضعف در برابر نیروی برشی.
علائم و نشانههای طلایی در نقشه خوانی میلگرد
اولین مرحله در آموزش نقشه خوانی میلگرد، شناخت زبان مشترک نقشههای سازهای است.
در جدول زیر مهمترین علائم را معرفی میکنیم:
| علامت | معنی | مثال | توضیح |
| Φ | قطر میلگرد | Φ۱۶ | میلگرد با قطر ۱۶ میلیمتر |
| @ | فاصله (گام) میلگردها | Φ۱۲@۲۰ | میلگرد ۱۲ میلیمتر و هر ۲۰ سانتیمتر یک عدد |
| T | Top؛ میلگرد بالا (ناحیه کششی بالای تیر یا دال) | ۲Φ۱۸ T | دو عدد میلگرد ۱۸ در ردیف بالا |
| B | Bottom؛ میلگرد پایین (ناحیه کششی پایین تیر یا دال) | ۳Φ۲۰ B | سه عدد میلگرد ۲۰ در ردیف پایین |
| St | خاموت | St Φ۱۰@۱۵ | خاموت با قطر ۱۰ و هر ۱۵ سانتیمتر |
| C/C | فاصله مرکز تا مرکز | ۲۰ C/C | فاصله ۲۰ سانتیمتر از مرکز یک میلگرد تا مرکز بعدی |
| L | Length؛ طول میلگرد | L=350 cm | طول میلگرد ۳۵۰ سانتیمتر |
| N | Number؛ تعداد میلگرد | N=4 | تعداد ۴ عدد |
| H | Hook؛ قلاب انتهایی | H=10 cm | طول قلاب ۱۰ سانتیمتر |
| خط پیوسته (──) | میلگرد قابل مشاهده در مقطع (در جلو) | – | – |
| خط چین (—) | میلگرد پنهان (در پشت) | – | – |
| علاوه بر این، در برخی نقشهها از اختصارات انگلیسی مانند E.F. (Extra Far؛ فاصله بیشتر) یا E.C. (Extra Close؛ فاصله کمتر) نیز استفاده میشود. | |||
آموزش نقشه خوانی میلگرد به زبان ساده
برای خواندن یک نقشه آرماتوربندی، این مراحل را به ترتیب دنبال کنید:
مرحله ۱: شناخت کلی نقشه
- عنوان نقشه: مشخص کنید این نقشه مربوط به فونداسیون است، ستون، تیر یا سقف؟
- مقیاس نقشه: مقیاس ۱:۵۰، ۱:۱۰۰ یا ۱:۲۰؟ (برای اندازه واقعی باید اعداد را در مقیاس ضرب کنید).
- جهت شمال: برای جانمایی درست.
مرحله ۲: خواندن پلان آرماتوربندی
پلان، نمای بالا از سازه است. در آن عبارتند از:
- محل قرارگیری میلگردهای اصلی و فرعی (به صورت خطوط موازی یا شبکه).
- فاصله بین میلگردها (مشخص شده با علامت @).
- میلگردهای تقویتی در اطراف بازشوها یا زیر ستونها.
مرحله ۳: خواندن مقطع
مقطع، نمای برش خورده از عضو سازهای است (مانند برش از تیر یا ستون).
در مقطع نکات زیر مشخص میشود:
- تعداد و قطر میلگردهای طولی (بالا و پایین).
- نوع و فاصله خاموتها (مشخص شده با خطوط زیگزاگی).
- پوشش بتن- فاصله میلگرد تا سطح خارجی بتن.
مرحله ۴: استفاده از جدول میلگردها
بسیاری از نقشههای حرفهای دارای جدول میلگرد هستند که اطلاعات زیر را به صورت منظم ارائه میدهد:
- شماره
- قطر
- تعداد
- طول هر شاخه
- شکل خم شده
- محل مصرف
مرحله ۵: بررسی جزئیات اجرایی (Detailing)
محل وصلهها، طول مهاری، قلابهای انتهایی و خمهای خاص (مانند خم ۱۳۵ درجه در خاموتهای لرزهای).
نقشه خوانی میلگرد فونداسیون (پی و شناژ)
فونداسیون پایه اصلی ساختمان است. اشتباه در آرماتوربندی فونداسیون، کل سازه را تحت تاثیر قرار میدهد.
اطلاعات موجود در نقشه فونداسیون عبارتند از:
- ابعاد پی (عرض و ارتفاع)
- میلگردهای شبکهای (بالا و پایین) به صورت دو لایه عمود بر هم.
- خاموتها یا میلگردهای ایستاده در شناژها.
- میلگردهای انتظار برای اتصال ستون به فونداسیون.

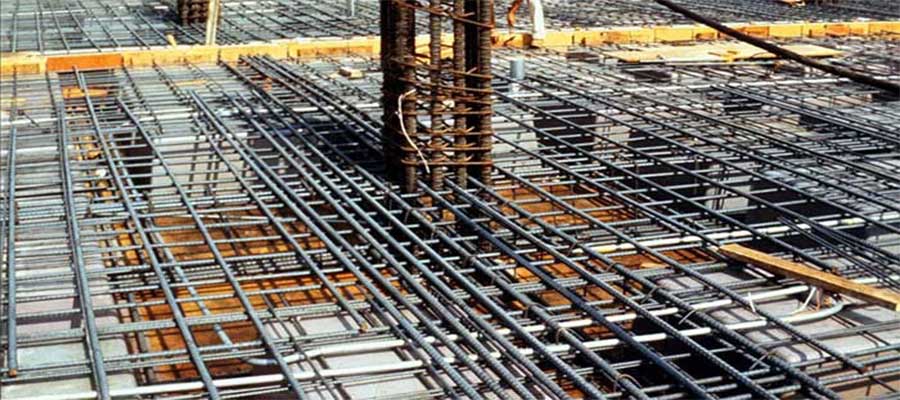

نکات کلیدی در نقشه خوانی فونداسیون
- فاصله میلگردها ۱۵ تا ۲۰ سانتیمتر است.
- میلگردهای تقویتی در زیر محل ستونها و در گوشههای پی نواری.
- پوشش بتن در فونداسیون حداقل ۵ تا ۷ سانتیمتر (به دلیل تماس با خاک).
نحوه خواندن مقطع فونداسیون عبارتند از:
در مقطع عرضی فونداسیون، میبینید که میلگردهای پایین روی تکیهگاهها (مانند بلوکهای بتنی) قرار گرفته و میلگردهای بالا توسط میلگردهای خرک مهار شدهاند.
نقشه خوانی میلگرد ستون
ستونها بارهای عمودی (وزن طبقات) و افقی (زلزله و باد) را تحمل میکنند. نقشه ستون شامل مقطع عرضی و جدول میلگردها است.
اطلاعات موجود در نقشه ستون عبارتند از:
- ابعاد ستون (مانند ۴۰×۴۰ سانتیمتر).
- تعداد و قطر میلگردهای طولی (اغلب در گوشهها و بین آنها). در بالای ستون و پایین آن (نواحی بحرانی) فاصله کمتر است.
مثال از نقشه ستون شاخل مورد زیر است:
نوشته شده: ۸Φ۱۶ + St Φ۱۰@۱۰/۱۵
یعنی: هشت عدد میلگرد طولی به قطر ۱۶ میلیمتر، خاموت با قطر ۱۰ میلیمتر با فاصله ۱۰ سانتیمتر در نواحی بحرانی و ۱۵ سانتیمتر در نواحی میانی.
نکات مهم عبارتند از:
- محل وصله میلگردهای طولی باید در یکسوم میانی ارتفاع ستون باشد (ناحیه با کمترین لنگر).
- خاموتها باید دارای قلاب ۱۳۵ درجه در مناطق لرزهخیز باشند.
- از نقشه خوانی میلگرد تقویتی ستون غافل نشوید؛ گاهی در طبقات پایین، میلگردهای اضافی (مانند گوشهها) پیشبینی میشود.
نقشه خوانی میلگرد تیر
تیرها بار سقف را به ستونها منتقل میکنند. آرماتوربندی تیر از حساسترین بخشهای نقشه خوانی است.
اجزای اصلی نقشه تیر عبراتند از:
- میلگردهای بالا: در دهانه تیر، بالای تیر تحت فشار است اما روی تکیهگاه (روی ستون) تحت کشش شدید قرار میگیرد (میلگرد منفی).
- میلگردهای پایین: در دهانه تیر تحت کشش هستند.
- میلگردهای منفی: میلگردهای اضافی که در بالای تیر نزدیک ستونها قرار میگیرند.
- خاموتها: مقاومت در برابر نیروی برشی.
نمونه خواندن نقشه تیر عبارتند از:
نوشته شده در نقشه تیر (با دهانه ۵ متری):
- Top: 2Φ۱۶ + ۱Φ۱۲ (در دهانه) و Top: 3Φ۱۶ (روی تکیهگاه چپ و راست)
- Bottom: 2Φ۱۸
- Stirrup: Φ۱۰@۱۰/۱۵
در بالای تیر (به ویژه در دهانه) دو عدد ۱۶ و یک عدد ۱۲؛ روی تکیهگاه (نزدیک ستون) سه عدد ۱۶. پایین تیر دو عدد ۱۸. خاموت ۱۰ میلیمتر با فاصله ۱۰ سانتیمتر در نواحی نزدیک ستون و ۱۵ سانتیمتر در میانه دهانه.
نکات ویژه عبارتند از:
- طول میلگردهای منفی یک چهارم تا یک سوم دهانه تیر است.
- وصله میلگردهای بالا و پایین باید خارج از ناحیه بحرانی (نزدیک ستون) باشد.
نقشه خوانی میلگرد سقف و دال بتنی
سقفهای بتنی (دال یک طرفه، دو طرفه، وافل و…) نقشههای آرماتوربندی مخصوص خود را دارند.
اجزای اصلی نقشه سقف عبارتند از:
- میلگردهای اصلی: در جهت کوتاهتر دهانه (تحت بیشترین تنش).
- میلگردهای فرعی: در جهت عمود بر اصلی (برای پخش بار و جلوگیری از ترک حرارتی).
- میلگردهای افت و حرارت: در دالهای بزرگ.
- میلگردهای تقویتی اطراف بازشوها (مانند دور تاسیسات).
نمونه خواندن نقشه سقف عبارت است از:
Φ۱۴@۱۵ main + Φ۱۲@۲۰ secondary
یعنی میلگرد اصلی ۱۴ میلیمتر هر ۱۵ سانتیمتر و میلگرد فرعی ۱۲ میلیمتر هر ۲۰ سانتیمتر.
نکات کلیدی عبارتند از:
- در سقف یک طرفه، میلگرد اصلی در جهت کوتاه و میلگرد فرعی در جهت بلند قرار میگیرد.
- در سقف دو طرفه، هر دو لایه (بالا و پایین) در هر دو جهت اصلی هستند.
- پوشش بتن روی میلگردهای بالایی سقف حداقل ۲ سانتیمتر (برای جلوگیری از آتشسوزی و خوردگی).

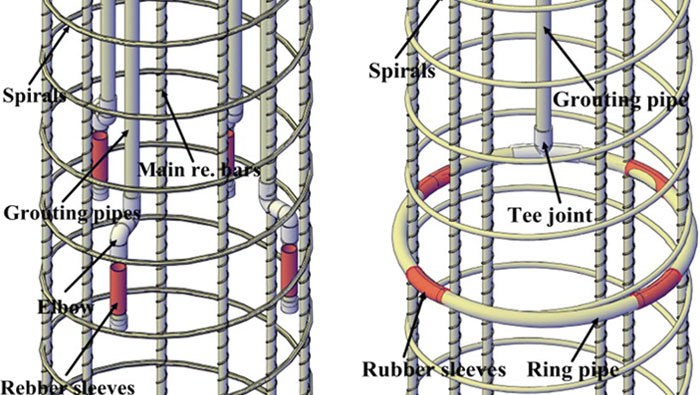

نقشه خوانی میلگرد دیوار برشی
دیوار برشی یکی از اعضای کلیدی مقاوم در برابر زلزله است. نقشه آن شامل میلگردهای عمودی و افقی است.
اطلاعات موجود در نقشه دیوار برشی عبارتند از:
- ضخامت دیوار (۲۰ تا ۴۰ سانتیمتر).
- میلگردهای عمودی و افقی با فاصله مشخص (مانند Φ۱۲@۲۰ در هر دو جهت).
- میلگردهای تقویتی در لبهها که ضخیمتر و با فاصله کمتر هستند.
- میلگردهای اطراف بازشوها (در و پنجره).
نمونه خواندن نقشه دیوار برشی عبارتند از:
- نوشته شده: V: Φ۱۴@۱۵, H: Φ۱۲@۲۰
- یعنی میلگردهای عمودی ۱۴ میلیمتر هر ۱۵ سانتیمتر، میلگردهای افقی ۱۲ میلیمتر هر ۲۰ سانتیمتر.
نکات ویژه عبارتند از:
- وصله میلگردهای عمودی و افقی باید به صورت پلهای باشد (هم تراز نباشند).
- طول وصله در دیوار برشی ۵۰ تا ۶۰ برابر قطر میلگرد است.
- پوشش بتن در دیوار برشی حداقل ۲.۵ سانتیمتر.
اشتباهات رایج در نقشه خوانی میلگرد
| اشتباه | پیامد | راهکار |
| اشتباه گرفتن قطر میلگرد (مانند ۱۶ با ۱۸) | کاهش مقاومت و تغییر در ظرفیت باربری | از کولیس برای اندازهگیری استفاده کنید و جدول اشتال را چک کنید. |
| نادیده گرفتن میلگردهای تقویتی (در گوشهها، زیر ستونها و اطراف بازشوها) | تمرکز تنش و ترک خوردگی موضعی | محل دقیق میلگردهای تقویتی را در نقشه با دقت پیدا کنید. |
| اجرای وصله در ناحیه بحرانی (نزدیک ستون یا وسط دهانه) | گسیختگی در زلزله | وصله را در یک سوم میانی اعضا انجام دهید. |
| عدم رعایت پوشش بتن (استفاده از اسپیسر کم یا بدون اسپیسر) | زنگ زدگی میلگرد و کاهش چسبندگی | از اسپیسرهای پلاستیکی یا بتنی با ضخامت استاندارد استفاده کنید. |
| خواندن غلط مقیاس نقشه | جابجایی چند متری میلگردها | همیشه مقیاس نقشه را با خط کش اسکیل کنترل کنید. |
کلام آخر
نقشه خوانی میلگرد یک مهارت ضروری برای تمام دستاندرکاران صنعت ساختمان است. با شناخت علائم (Φ، @، T، B و St)، تمرین روی نقشههای ساده و سپس پیچیده (فونداسیون، ستون، تیر، سقف و دیوار برشی) میتوانید به تدریج به یک حرفه ای در این زمینه تبدیل شوید.
هیچوقت تنها بر اساس تجربه قبلی و بدون مطالعه نقشه، آرماتوربندی نکنید. هر پروژه مشخصات منحصر به فرد خود را دارد. همیشه پیش از بتنریزی، توسط مهندس ناظر، تطابق اجرا با نقشه را کنترل نمایید.
سوالات متداول
آموزش نقشه خوانی میلگرد را از کجا شروع کنیم؟
ابتدا با علائم پایه (Φ و @، T، B) و مقیاس نقشه آشنا شوید. سپس از نقشههای ساده فونداسیون (شناژ) شروع کنید و بعد به سراغ ستون، تیر، سقف و دیوار برشی بروید. تمرین عملی روی نقشههای واقعی بهترین روش یادگیری است.
چگونه از روی نقشه جدول مزایا و معایب مقدار میلگرد مورد نیاز را محاسبه کنیم (متره و برآورد)؟
با استخراج تعداد، قطر و طول هر میلگرد از روی جدول و پلان، طول کل را محاسبه کرده و سپس با استفاده از جدول وزن میلگرد (مانند وزن هر متر میلگرد ۱۶ حدود ۱.۵۸ کیلوگرم)، وزن کل را به دست آورید. پرتیهای میلگرد (۵ تا ۱۰ درصد) نیز به آن اضافه کنید.
تفاوت نقشه خوانی میلگرد فونداسیون و تیر چیست؟
در فونداسیون، آرماتوربندی به صورت شبکه دو لایه (بالا و پایین) است و میلگردهای انتظار برای ستون دیده میشود. در تیرها، میلگردهای بالا، پایین، خاموت و میلگردهای منفی در نواحی تکیهگاه اهمیت بیشتری دارند.
چگونه بفهمیم نقشه میلگرد درست اجرا شده است؟
قبل از بتنریزی، موارد زیر را با نقشه مطابقت دهید: تعداد و قطر میلگردها، فاصله بین آنها (با متر یا شابلون)، محل وصله و طول مهاری، پوشش بتن (با اسپیسر)، بستن محکم سیم آرماتوربندی. در صورت وجود اختلاف، قبل از بتنریزی اصلاح کنید.
چه کسانی باید نقشه خوانی میلگرد را یاد بگیرند؟
مهندسان عمران (طراح و ناظر)، تکنسینهای اجرا، آرماتوربندان (کارگران ماهر)، کارفرمایان پروژههای ساختمانی، دانشجویان رشته عمران، معماری و حتی خریداران میلگرد (برای کنترل تطابق سفارش با نقشه).
