نکات اجرایی اورلب میلگرد چیست؟ در ساخت سازههای بتنی، یکی از چالشهای همیشگی مهندسان و مجریان، محدودیت طول میلگردهای موجود در بازار است. میلگردها در شاخههای ۶، ۱۲ و گاهی ۱۸ متری تولید میشوند اما در بسیاری از پروژهها (مانند ستونهای بلند، فونداسیونهای گسترده یا دیوارهای برشی) نیاز به طول بیشتری داریم، راه حل چیست؟
اورلب میلگرد یا همان همپوشانی میلگردها روشی استاندارد و رایج برای افزایش طول موثر میلگردها و انتقال نیرو از یک میلگرد به میلگرد دیگر است. اما اگر این اتصال به درستی طراحی و اجرا نشود، نه تنها نیرو منتقل نمیشود بلکه سازه در معرض خطر فروپاشی قرار میگیرد.
در این مقاله از کارآهن، ضمن تعریف دقیق اورلب میلگرد، به انواع روشهای اتصال، فرمولهای محاسبه طول همپوشانی، نکات اجرایی برای فونداسیون و ستون، و جدول طول اورلب برای سایزهای رایج میپردازیم. برای اطلاع از قیمت روز آهن میتوانید به سایت کارآهن مراجعه کنید یا با کارشناسان مجموعه به شماره ۶۷۱۴۵-۰۲۱ تماس بگیرید.
زمان خواندن: ۷ دقیقه
اورلب میلگرد چیست؟
اورلب میلگرد به قرار گرفتن دو میلگرد در کنار یا روی هم با طول مشخص گفته میشود تا نیروهای کششی و فشاری از یک میلگرد به میلگرد دیگر منتقل گردد. این روش زمانی استفاده میشود که طول میلگرد موجود برای رسیدن به ارتفاع یا طول مورد نظر کافی نباشد.
چرا نمیتوان میلگرد را به هر طول دلخواه تولید کرد؟
- محدودیت در فرآیند نورد و تولید
- افزایش هزینه حملونقل و انبارداری
- خطر خمیدگی و آسیب در جابجایی
به همین دلیل، استانداردهای جهانی (مانند آییننامه بتن ایران-مبحث نهم) استفاده از اورلب را با رعایت طول همپوشانی مناسب مجاز میدانند. اگر طول اورلب کمتر از حد استاندارد باشد، بتن نمیتواند نیرو را بین دو میلگرد منتقل کند و اتصال در اولین بارگذاری جدی (مانند زلزله) از کار میافتد.
انواع روشهای اورلب میلگرد
نکات اجرایی اورلب میلگرد چیست؟ چهار روش اصلی برای ایجاد اورلب وجود دارد. انتخاب هر کدام به شرایط پروژه، قطر میلگرد و نوع بارگذاری بستگی دارد.
۱- اورلب با سیم (اتصال غیرمستقیم)
رایجترین و ارزانترین روش. دو میلگرد در کنار هم قرار گرفته و با سیم آرماتوربندی به یکدیگر بسته میشوند. مزیت اصلی آن انعطافپذیری است (قابل تغییر تا قبل از بتنریزی). این روش برای بیشتر پروژههای معمولی مناسب است.
۲- اورلب با جوشکاری
در نقاطی که احتمال جابجایی میلگردها در حین بتنریزی زیاد است (مانند قفس ستونهای پل یا دیوارهای حائل)، از جوشکاری استفاده میشود. جوش باید با الکترود کم هیدروژن و رعایت پیشگرمایش انجام شود. عیب آن نیاز به نیروی ماهر و احتمال تردی در ناحیه جوش است.
۳- جوشکاری انتها
در این روش، دو سر میلگردها با استفاده از دستگاه مخصوص جوش الکتریکی مقاومتی به هم جوش میخورند. این روش بسیار اقتصادی و مناسب برای تراکم بالای میلگرد (مانند پایه پلهای سنگین) است. میلگردها پیش از نصب در کارگاه آماده میشوند.

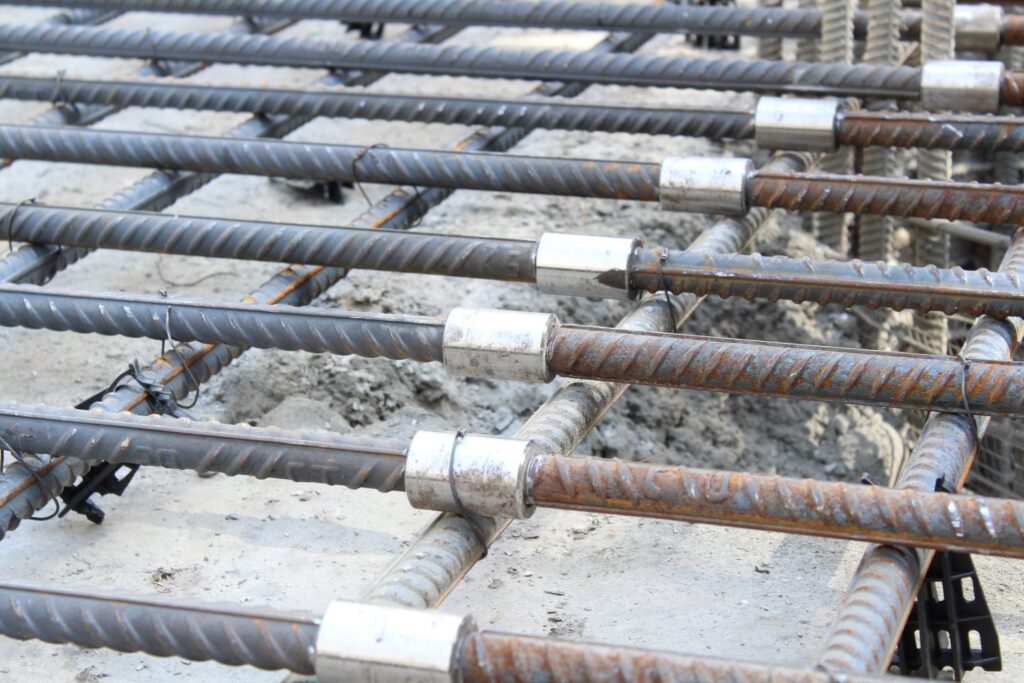

۴- اتصال مکانیکی (کوپلینگ)
روش مدرن که برای میلگردهای با قطر بالای ۲۰ میلیمتر توصیه میشود. با استفاده از بوشنهای رزوهدار (کوپلینگ)، دو میلگرد به یکدیگر پیچ میشوند. عدم نیاز به طول همپوشانی اضافی، صرفهجویی در میلگرد و عملکرد عالی در بارهای دینامیکی، جزور مزیتهای این روش به حساب میآید. تنها نقطه ضعف آن هزینه بالاتر است.
روش محاسبه طول اورلب میلگرد
طول اورلب به عوامل زیر بستگی دارد:
- قطر میلگرد (Ф)
- رده مقاومتی بتن (C20، C25، C30 و …)
- نوع تنش (کششی یا فشاری)
- نوع میلگرد (S340، S400 و S500)
برای بتن با عیار متوسط (C25) و میلگرد S400، طول اورلب کششی ۴۰ تا ۶۰ برابر قطر میلگرد در نظر گرفته میشود.
به مثال زیر توجه کنید:
- میلگرد ۱۴ میلیمتر: ۵۶ تا ۸۴ سانتیمتر
- میلگرد ۱۶ میلیمتر: ۶۴ تا ۹۶ سانتیمتر
جدول اورلب میلگرد برای بتن C25 و میلگرد S400
نکات اجرایی اورلب میلگرد چیست؟ در ادامه به جدول زیر توجه کنید:
| قطر میلگرد (میلیمتر) | طول اورلب در تیر و فونداسیون (ناحیه کششی) | طول اورلب در ستون (ناحیه فشاری) |
| ۸ | ۴۰۰ | ۳۰۰ |
| ۱۰ | ۵۰۰ | ۴۰۰ |
| ۱۲ | ۶۰۰ | ۴۸۰ |
| ۱۴ | ۷۰۰ | ۵۶۰ |
| ۱۶ | ۸۰۰ | ۶۴۰ |
| ۱۸ | ۹۰۰ | ۷۲۰ |
| ۲۰ | ۱۰۰۰ | ۸۰۰ |
| ۲۲ | ۱۱۰۰ | ۸۸۰ |
| ۲۵ | ۱۲۵۰ | ۱۰۰۰ |
| ۲۸ | ۱۴۰۰ | ۱۱۲۰ |
| ۳۲ | ۱۶۰۰ | ۱۲۸۰ |
| این مقادیر برای بتن C25 است. برای بتن مقاومتر (C30) طول اورلب حدود ۱۰ درصد کاهش مییابد | ||
نکات اجرایی اورلب میلگرد ستون و فونداسیون
۱- محل اورلب در ستون
بهترین مکان برای اجرای اورلب میلگردهای طولی ستون، یکسوم میانی ارتفاع ستون است (ناحیه با کمترین لنگر خمشی). از اجرای اورلب در ناحیه اتصال تیر به ستون (منطقه بحرانی) خودداری کنید.
۲- فاصله میلگردها در اورلب
در روش اورلب با سیم، فاصله آزاد بین دو میلگرد همپوشانی شده نباید بیشتر از ۴ برابر قطر میلگرد و نه کمتر از ۲ سانتیمتر باشد. این فضا برای نفوذ بتن و چسبندگی مناسب ضروری است.
۳- میلگرد انتظار چیست؟
میلگرد انتظار میلگردهای کوتاهی هستند که از فونداسیون بیرون زده و در ادامه به میلگردهای ستون اورلب میشوند. طول آنها ۴۰ تا ۵۰ برابر قطر میلگرد است. این میلگردها باید کاملا عمودی و با اسپیسر مهار شوند.
۴- اورلب در فونداسیون
در فونداسیونهای نواری یا منفرد، اورلب میلگردها در بخش میانی (دور از لبهها و گوشهها) انجام میشود. طول همپوشانی باید مطابق جدول رعایت شود.
۵- اورلب در دیوار برشی
برای دیوارهای برشی بتن مسلح، طول اورلب میلگردهای قائم (عمودی) ۴۵ تا ۵۰ برابر قطر است و محل وصله باید در ارتفاع یکسان نباشد (به صورت پلهای).
محاسبه طول اورلب برای سایزهای پرکاربرد
نکات اجرایی اورلب میلگرد چیست؟ در ادامه به محاسبه طول اورلب اشاره میکنیم:
۱- اورلب میلگرد ۱۲
- طول استاندارد: ۴۸ تا ۶۰ سانتیمتر
- کاربرد: فونداسیون سبک، تیرچههای سقف
۲- اورلب میلگرد ۱۴
- طول استاندارد: ۵۶ تا ۷۰ سانتیمتر
- کاربرد: تیر و ستون در ساختمانهای ۳ تا ۵ طبقه
۳- اورلب میلگرد ۱۶
- طول استاندارد: ۶۴ تا ۸۰ سانتیمتر
- کاربرد: ستونهای اصلی ساختمانهای میان مرتبه
۴- اورلب میلگرد ۱۸
- طول استاندارد: ۷۲ تا ۹۰ سانتیمتر
- کاربرد: ستونهای سنگین و دیوار برشی
۵- اورلب میلگرد ۲۰
- طول استاندارد: ۸۰ تا ۱۰۰ سانتیمتر
- کاربرد: فونداسیونهای عمیق، سازههای صنعتی
۶- اورلب میلگرد ۲۲ و ۲۵
- طول استاندارد: ۸۸ تا ۱۲۵ سانتیمتر
- کاربرد: سازههای بلندمرتبه و پلها
برای قطرهای بالای ۲۵ میلیمتر، استفاده از اتصال مکانیکی (کوپلینگ) به جای اورلب سنتی توصیه میشود تا طول همپوشانی زیاد حذف شود.
اشتباهات رایج در اجرای اورلب میلگرد
- کوتاه زدن طول همپوشانی: موجب شکست اتصال و عدم انتقال نیرو.
- انجام اورلب در ناحیه بحرانی (نزدیک تکیهگاه تیر یا بالای ستون).
- عدم بستن کافی با سیم: جابجایی میلگردها در حین بتنریزی.
- تماس مستقیم دو میلگرد بدون فاصله: بتن نمیتواند اطراف را بپوشاند.
- استفاده از جوش غیراصولی برای میلگردهای آجدار بدون مجوز مهندس.
کلام آخر
نکات اجرایی اورلب میلگرد چیست؟ اورلب میلگرد یک راهحل ضروری در اجرای سازههای بتنی است اما اجرای نادرست آن میتواند فاجعهآفرین باشد. با رعایت طول همپوشانی استاندارد (با استفاده از جدول اورلب)، انتخاب محل مناسب (دور از نواحی پرتنش) و استفاده از روش اتصال صحیح (سیم، جوش یا کوپلینگ)، میتوانید انتقال نیرو را به درستی تضمین کنید. همیشه پیش از بتنریزی، اورلبها را توسط ناظر فنی بازرسی کنید. به یاد داشته باشید: اتصالی که در بتن پنهان میشود، باید تا عمر سازه دوام آورد.
سوالات متداول
فرق بین اورلب میلگرد در ستون و فونداسیون چیست؟
در ستون، اورلب عمدتا تحت تنش فشاری است و طول همپوشانی کمی کوتاهتر از حالت کششی در تیرها و فونداسیون مجاز است (حدود ۲۰ درصد کمتر). همچنین محل اورلب در ستون باید در یکسوم میانی ارتفاع باشد؛ در حالی که در فونداسیون در بخش میانی ضخامت پی انجام میشود.
آیا میتوان از اورلب با جوش به جای سیم استفاده کرد؟
بله، اما تنها با مجوز مهندس طراح و رعایت دقیق روش جوش (الکترود کم هیدروژن، پیش گرمایش و کنترل حرارت). جوشکاری بدون استاندارد باعث ترد شدن میلگرد و شکست ناگهانی میشود.
طول اورلب برای میلگرد S400 با بتن C30 چقدر است؟
در بتن با مقاومت بالاتر (C30)، طول اورلب حدود ۱۰ تا ۱۵ درصد کمتر از بتن C25 است. به طور مثال برای میلگرد ۱۶ از ۷۰ سانتیمتر به حدود ۶۰ سانتیمتر کاهش مییابد.
آیا میتوان دو میلگرد با قطر مختلف را اورلب کرد؟
بله، در این صورت طول همپوشانی باید بر اساس قطر بزرگتر محاسبه شود. همچنین باید از سیم یا جوش مناسب استفاده کرد.
حداقل فاصله بین دو اورلب مجاور در یک عضو چقدر است؟
برای جلوگیری از تمرکز تنش، فاصله مرکز تا مرکز دو اورلب (در طول عضو) نباید کمتر از ۵ برابر قطر میلگرد باشد و ترجیحا وصلهها به صورت پلهای (در یک امتداد نباشند) اجرا شوند.
